Disjoncteur Ouvert HW4 120kA 4000A 4P Débrochable pour TU sentinel Energy HW4P440DE
EAN
3250613221249
VPE
1 pc.
Groupe de rabais
32
Prix*
26 034,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
Accessoires optionnels
-
alimentation DC 1 produit(s) disponible(s) -
Calibreur 70 produit(s) disponible(s) -
commande motorisée 20 produit(s) disponible(s) -
bobine à émission 10 produit(s) disponible(s) -
Bobine à fermeture 10 produit(s) disponible(s) -
Voir plus 84 autre(s) produit(s) disponible(s)
Complétez votre système
-
HTG911H
Alimentation 230VAC/24VDC 2,5A à 70°C
240.00 CHF / pc.*
-
HWW467H
Calibreur In= 1000A
-
HWW467HSACalibreur In= 1000A
-
HWW468HCalibreur In= 1250A
-
HWW468HSACalibreur In= 1250A
-
HWW469HCalibreur In= 1600A
-
HWW469HSACalibreur In= 1600A
-
HWW470HCalibreur In= 2000A
-
HWW470HSACalibreur In= 2000A
-
HWW471HCalibreur In= 2500A
-
HWW471HSACalibreur In= 2500A
-
HWW472HCalibreur In= 3200A
-
HWW472HSACalibreur In= 3200A
-
HWW473HCalibreur In= 4000A
-
HWW473HSACalibreur In= 4000A
-
HWW667HCalibreur In= 1000A Meter Plus
-
HWW667HSACalibreur In= 1000A Meter Plus
-
HWW668HCalibreur In= 1250A Meter Plus
-
HWW668HSACalibreur In= 1250A Meter Plus
-
HWW669HCalibreur In= 1600A Meter Plus
-
HWW669HSACalibreur In= 1600A Meter Plus
-
HWX011H
Moteur de rechargement 24V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX011HSAMoteur de rechargement 24V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX012HMoteur de rechargement 48V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX012HSAMoteur de rechargement 48V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX013HMoteur de rechargement 100-130V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX013HSAMoteur de rechargement 100-130V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX014HMoteur de rechargement 200-250V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX014HSAMoteur de rechargement 200-250V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX015HMoteur de rechargement 380-400V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX015HSAMoteur de rechargement 380-400V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX016HMoteur de rechargement 415-450V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX016HSAMoteur de rechargement 415-450V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX711HMoteur de rechargement 24V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX711HSAMoteur de rechargement 24V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX712HMoteur de rechargement 48V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX712HSAMoteur de rechargement 48V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX713HMoteur de rechargement 100-130V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX713HSAMoteur de rechargement 100-130V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX714HMoteur de rechargement 200-250V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX714HSAMoteur de rechargement 200-250V DC HW2/4 (MO)
1 339.00 CHF / pc.*
-
HWX020H
Bobine à émission 24-30V AC/DC (SH)
188.00 CHF / pc.* -
HWX020HSABobine à émission 24-30V AC/DC (SH)
188.00 CHF / pc.* -
HWX021HBobine à émission 48-60V AC/DC (SH)
196.00 CHF / pc.* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
196.00 CHF / pc.* -
HWX022HBobine à émission 100-130V AC/DC (SH)
196.00 CHF / pc.* -
HWX022HSABobine à émission 100-130V AC/DC (SH)
196.00 CHF / pc.* -
HWX023HBobine à émission 200-250V AC/DC (SH)
188.00 CHF / pc.* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
188.00 CHF / pc.* -
HWX024HBobine à émission 380-480V AC (SH)
196.00 CHF / pc.* -
HWX024HSABobine à émission 380-480V AC (SH)
196.00 CHF / pc.*
-
HWX025H
Bobine à fermeture 24-30V AC/DC (CC)
188.00 CHF / pc.* -
HWX025HSABobine à fermeture 24-30V AC/DC (CC)
188.00 CHF / pc.* -
HWX026HBobine à fermeture 48-60V AC/DC (CC)
196.00 CHF / pc.* -
HWX026HSABobine à fermeture 48-60V AC/DC (CC)
196.00 CHF / pc.* -
HWX027HBobine à fermeture 100-130V AC/DC (CC)
196.00 CHF / pc.* -
HWX027HSABobine à fermeture 100-130V AC/DC (CC)
196.00 CHF / pc.* -
HWX028HBobine à fermeture 200-250V AC/DC (CC)
188.00 CHF / pc.* -
HWX028HSABobine à fermeture 200-250V AC/DC (CC)
188.00 CHF / pc.* -
HWX029HBobine à fermeture 380-480V AC (CC)
196.00 CHF / pc.* -
HWX029HSABobine à fermeture 380-480V AC (CC)
196.00 CHF / pc.*
-
HWX030HBobine à manque de tension 24-30V AC/DC (UV)
196.00 CHF / pc.* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
196.00 CHF / pc.* -
HWX031HBobine à manque de tension 48-60V AC/DC (UV)
196.00 CHF / pc.* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
196.00 CHF / pc.* -
HWX032HBobine à manque de tension 100-130V AC/DC (UV)
196.00 CHF / pc.* -
HWX032HSABobine à manque de tension 100-130V AC/DC (UV)
196.00 CHF / pc.* -
HWX033HBobine à manque de tension 200-250V AC/DC (UV)
196.00 CHF / pc.* -
HWX033HSABobine à manque de tension 200-250V AC/DC (UV)
196.00 CHF / pc.* -
HWX034HBobine à manque de tension 380-480V AC (UV)
196.00 CHF / pc.* -
HWX034HSABobine à manque de tension 380-480V AC (UV)
196.00 CHF / pc.*
-
HWX042HContact auxiliaire additionnel HW2/4 (AX)
55.10 CHF / pc.* -
HWX042HSA
Contact auxiliaire additionnel HW2/4 (AX)
55.10 CHF / pc.* -
HWX043HContact auxiliaire bas niveau additionnel HW2/4 (AX)
66.50 CHF / pc.* -
HWX043HSA
Contact auxiliaire bas niveau additionnel HW2/4 (AX)
66.50 CHF / pc.* -
HWX048HContact Défaut Déclenchement pour HW2 HW4 (FS)
52.90 CHF / pc.* -
HWX048HSAContact Défaut Déclenchement pour HW2 HW4 (FS)
52.90 CHF / pc.*
-
HWX050HContact de position (PS)
38.70 CHF / pc.* -
HWX050HSAContact de position (PS)
38.70 CHF / pc.* -
HWX051HContact de position bas niveau (PS)
38.70 CHF / pc.* -
HWX051HSAContact de position bas niveau (PS)
38.70 CHF / pc.* -
HWX090HOAC pour HW+
157.50 CHF / pc.* -
HWX090HSAOAC pour HW+
157.50 CHF / pc.* -
HWX092HContact prêt à fermer HW2/4 (RTC)
131.00 CHF / pc.* -
HWX092HSAContact prêt à fermer HW2/4 (RTC)
131.00 CHF / pc.*
-
HWX060HModule d'isolation (INS)
127.50 CHF / pc.* -
HWX060HSAModule d'isolation (INS)
127.50 CHF / pc.* -
HWY965HModule de Communication RTU
197.00 CHF / pc.* -
HWY965HSAModule de Communication RTU
191.00 CHF / pc.* -
HWY966HModule de Communication TCP/IP
476.00 CHF / pc.* -
HWY966HSAModule de Communication TCP/IP
463.00 CHF / pc.*
-
HWX062HCâble bobine pour communication
25.65 CHF / pc.* -
HWY980HAdaptateur câble pour ENCT hw+
38.70 CHF / pc.*
-
HWX071HCompteur de cycles ON/OFF HW2/4 (CYC)
212.00 CHF / pc.* -
HWX071HSA
Compteur de cycles ON/OFF HW2/4 (CYC)
212.00 CHF / pc.* -
HWX190HAucun OAC factice
22.75 CHF / pc.*
-
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
196.00 CHF / pc.* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
211.00 CHF / pc.* -
HWY032HRetardateur pour bobine à manque de tension 100-130V AC/DC (UVTC)
196.00 CHF / pc.* -
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
196.00 CHF / pc.* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
196.00 CHF / pc.*
-
HWY090HSACapot Bouton Poussoir HW2-HW4 (PBC)
72.70 CHF / pc.*
-
HWY169HPrises Arriere 3200-4000A Rear - HW4 4P (RC)
799.00 CHF / pc.* -
HWY169HSAPrises Arriere 3200-4000A Rear - HW4 4P (RC)
799.00 CHF / pc.*
-
HWY210HAdaptateur ACB pour écran déporté HTD210H
43.80 CHF / pc.*
-
HWY218HSet câble 1,5m pour interverrouillage mécanique
106.50 CHF / pc.* -
HWY226HPlatine pour interverr.méca. HW2/4 Fixe Secours (type 2S) - 1 platine/ACB (MI)
338.00 CHF / pc.* -
HWY227HPlatine pour interverr.méca. HW2/4 Débro Secours (type 2S) - 1 platine/ACB (MI)
338.00 CHF / pc.* -
HWY228HSet câble 3m pour interverrouillage mécanique
122.00 CHF / pc.* -
HWY229HSet câble 5m pour interverrouillage mécanique
132.00 CHF / pc.* -
HWY232HPlatine pour interverr.méca. HW2/4 Fixe Couplage (type 3C) - 1 platine/ACB (MI)
338.00 CHF / pc.* -
HWY233HPlatine pour interverr.méca. HW2/4 Débro Couplage (type 3C) - 1 platine/ACB (MI)
338.00 CHF / pc.* -
HWY236HPlatine pour interverr.méca. HW2/4 Fixe Secours (type 3S/3Sx) - 1 plat./ACB (MI)
338.00 CHF / pc.* -
HWY237HPlatine pour interverr.méca. HW2/4 Débro Secours (type 3S/3Sx) - 1 plat./ACB(MI)
338.00 CHF / pc.* -
HWY239HInterverrouillage d'embrochage porte ouverte HW2/4 (RI)
60.30 CHF / pc.* -
HWY261HAdaptateur verrouillage en OFF par clé HW2/4 - Ronis/Profalux/Kirk (OLK)
86.50 CHF / pc.* -
HWY261HSAAdaptateur verrouillage en OFF par clé HW2/4 - Ronis/Profalux/Kirk (OLK)
77.90 CHF / pc.* -
HWY265HVerrou pour cadenas OFF HW2/4 (OLP)
86.20 CHF / pc.* -
HWY265HSAVerrou pour cadenas OFF HW2/4 (OLP)
86.20 CHF / pc.* -
HWY271HAdaptateur verrouillage châssis pour serrure Ronis HW2/4 (CL)
44.65 CHF / pc.* -
HWY271HSAAdaptateur verrouillage châssis pour serrure Ronis HW2/4 (CL)
44.65 CHF / pc.* -
HWY277HDétrompeur pour produit débrochable HW2/4 (WIP)
104.00 CHF / pc.* -
HWY362HSans verrouillage bouton OFF POUR HW2 HW4
25.95 CHF / pc.* -
HWY362HSASans verrouillage bouton OFF POUR HW2 HW4
25.95 CHF / pc.* -
HWY701Serrure à came RO Type 1 - K1L1/L4
157.50 CHF / pc.*
-
HWY246HSASéparateur de phases 3 Pôles HW2 HW4 Fixe (IB)
188.00 CHF / pc.* -
HWY247HSASéparateur de phases 4 Pôles HW2 HW4 Fixe (IB)
188.00 CHF / pc.* -
HWY248HSASéparateur de phases 3 Pôles HW2 HW4 Débrochable (IB)
188.00 CHF / pc.* -
HWY249HSéparateur de phases 4 Pôles HW2 HW4 Débrochable (IB)
188.00 CHF / pc.* -
HWY249HSASéparateur de phases 4 Pôles HW2 HW4 Débrochable (IB)
188.00 CHF / pc.*
-
HWY290HCadre de porte épaisse pour HW4 Fixe (DF)
88.10 CHF / pc.* -
HWY291HCadre de porte épaisse pour HW4 Débrochable (DF)
88.10 CHF / pc.*
-
HWY950HConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
7.05 CHF / pc.* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
7.05 CHF / pc.* -
HWY951HConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
10.50 CHF / pc.* -
HWY951HSAConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
10.50 CHF / pc.* -
HWY952HConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
12.20 CHF / pc.* -
HWY952HSAConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
12.20 CHF / pc.*
-
HWY099HSACapot protection Bornier HW4 Fixe (TBC)
170.00 CHF / pc.* -
HWY100HCapot protection Bornier HW4 Débrochable (TBC)
224.00 CHF / pc.* -
HWY100HSACapot protection Bornier HW4 Débrochable (TBC)
224.00 CHF / pc.*

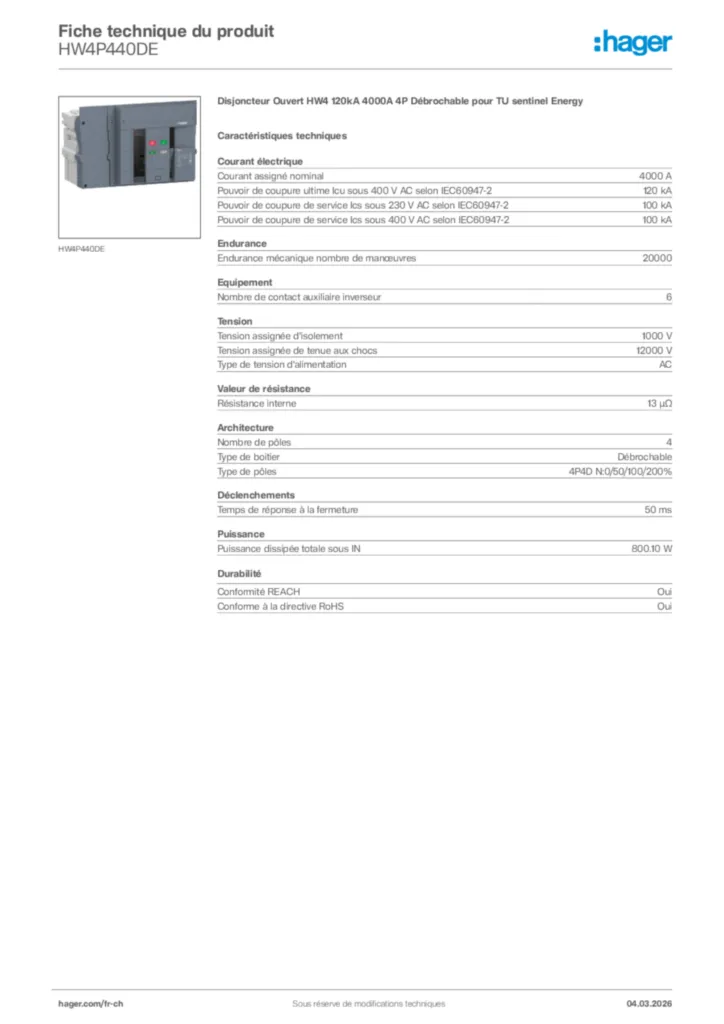

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal4000 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2120 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2100 kA
Endurance
-
Endurance mécanique nombre de manœuvres20000
Equipement
-
Nombre de contact auxiliaire inverseur6
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12000 V
-
Type de tension d'alimentationAC
Valeur de résistance
-
Résistance interne13 µΩ
Architecture
-
Nombre de pôles4
-
Type de boitierDébrochable
-
Type de pôles4P4D N:0/50/100/200%
Déclenchements
-
Temps de réponse à la fermeture50 ms
Puissance
-
Puissance dissipée totale sous IN800,10 W
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HW4P440DE
-
Mode d'emploi
Manuel d'installation rapide
hw+ Disjoncteurs ouverts HW4
PDF19,20 MB -
Guide d'installation
Consignes de sécurité
-
PDF159,14 kB
Manuel d’installation
hw+ Disjoncteurs ouverts HW2 / HW4 / HW6
PDF57,60 MB -
Annexe produit
Table de communication Modbus
hw+ Disjoncteurs sentinel Energy
XLS378,50 kB -
Guide de démarrage utilisateur final
Démarrage
Réglage initial du déclencheur sentinel Energy
PDF572,09 kB -
Manuel
Catalogue technique
hw+ Disjoncteur ouvert HW1 / HW2 / HW4 / HW6
PDF63,50 MB
Guide utilisateur
hw+ Communication Modbus sentinel Energy
PDF6,24 MB
Manuel d’utilisation
hw+ Disjoncteurs ouverts HW2 / HW4 / HW6
PDF32,56 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel Energy
PDF16,56 MB -
Fiche de données de sécurité
Guide de cybersécurité
hw+ Disjoncteurs sentinel Energy HW1, HW2 et HW4
PDF1,07 MB -
Guide
Manuel d’utilisation
h3+/hw+ Afficheur déporté HTD210H
PDF6,86 MB -
Déclaration de conformité
DÉCLARATION DE CONFORMITÉ UKCA
Version du 6 Avril 2023
PDF472,11 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 6 Avril 2023
PDF490,11 kB
Déclaration de conformité en-GB 2025-03-20
PDF434,43 kB
Déclaration de conformité en-GB 2025-03-20
PDF439,03 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
Découvrez les autres produits de cette gamme
-
5
-
1
HW1E306DBDisjoncteur Ouvert HW1 66kA 630A 3P Débrochable pour TU sentinelPrix*2 274.00 CHF/ pc. * -
2
HW1E306DEDisjoncteur Ouvert HW1 66kA 630A 3P Débrochable pour TU sentinel EnergyPrix*2 728.00 CHF/ pc. * -
3
HW1E306FBDisjoncteur Ouvert HW1 66kA 630A 3P Fixe pour TU sentinelPrix*2 012.00 CHF/ pc. * -
4
HW1E306FEDisjoncteur Ouvert HW1 66kA 630A 3P Fixe pour TU sentinel EnergyPrix*2 412.00 CHF/ pc. * -
5
HW1E308DBDisjoncteur Ouvert HW1 66kA 800A 3P Débrochable pour TU sentinelPrix*2 845.00 CHF/ pc. *
