Disjoncteur Ouvert HW2 66kA 2000A 4P Débrochable pour TU sentinel HW2E420DB
EAN
3250613216597
VPE
1 pc.
Groupe de rabais
32
Prix*
10 051.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
Accessoires optionnels
-
alimentation DC 1 produit(s) disponible(s) -
bobine à émission 10 produit(s) disponible(s) -
Bobine à fermeture 10 produit(s) disponible(s) -
Fonctions interverouillage 24 produit(s) disponible(s) -
Position du commutateur des équipements auxiliaires 8 produit(s) disponible(s) -
Calibreur 12 produit(s) disponible(s)
Complétez votre système
-
HTG911H
Alimentation 230VAC/24VDC 2, 5A à 70°C
240.00 CHF / pc.*
-
HWX020H
Bobine à émission 24-30V AC/DC (SH)
188.00 CHF / pc.* -
HWX021HBobine à émission 48-60V AC/DC (SH)
196.00 CHF / pc.* -
HWX022HBobine à émission 100-130V AC/DC (SH)
196.00 CHF / pc.* -
HWX023HBobine à émission 200-250V AC/DC (SH)
188.00 CHF / pc.* -
HWX024HBobine à émission 380-480V AC (SH)
196.00 CHF / pc.* -
HWX020HSABobine à émission 24-30V AC/DC (SH)
188.00 CHF / pc.* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
196.00 CHF / pc.* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
188.00 CHF / pc.* -
HWX022HSABobine à émission 100-130V AC/DC (SH)
196.00 CHF / pc.* -
HWX024HSABobine à émission 380-480V AC (SH)
196.00 CHF / pc.*
-
HWX025H
Bobine à fermeture 24-30V AC/DC (CC)
188.00 CHF / pc.* -
HWX026HBobine à fermeture 48-60V AC/DC (CC)
196.00 CHF / pc.* -
HWX027HBobine à fermeture 100-130V AC/DC (CC)
196.00 CHF / pc.* -
HWX028HBobine à fermeture 200-250V AC/DC (CC)
188.00 CHF / pc.* -
HWX029HBobine à fermeture 380-480V AC (CC)
196.00 CHF / pc.* -
HWX026HSABobine à fermeture 48-60V AC/DC (CC)
196.00 CHF / pc.* -
HWX025HSABobine à fermeture 24-30V AC/DC (CC)
188.00 CHF / pc.* -
HWX028HSABobine à fermeture 200-250V AC/DC (CC)
188.00 CHF / pc.* -
HWX029HSABobine à fermeture 380-480V AC (CC)
196.00 CHF / pc.* -
HWX027HSABobine à fermeture 100-130V AC/DC (CC)
196.00 CHF / pc.*
-
HWY271HAdaptateur verrouillage châssis pour serrure Ronis HW2/4 (CL)
44.65 CHF / pc.* -
HWY237HPlatine pour interverr.méca. HW2/4 Débro Secours (type 3S/3Sx) - 1 plat./ACB(MI)
338.00 CHF / pc.* -
HWY227HPlatine pour interverr.méca. HW2/4 Débro Secours (type 2S) - 1 platine/ACB (MI)
338.00 CHF / pc.* -
HWY226HPlatine pour interverr.méca. HW2/4 Fixe Secours (type 2S) - 1 platine/ACB (MI)
338.00 CHF / pc.* -
HWY239HInterverrouillage d'embrochage porte ouverte HW2/4 (RI)
60.30 CHF / pc.* -
HWY265HSAVerrou pour cadenas OFF HW2/4 (OLP)
86.20 CHF / pc.* -
HWY362HSASans verrouillage bouton OFF POUR HW2 HW4
25.95 CHF / pc.* -
HWY362HSans verrouillage bouton OFF POUR HW2 HW4
25.95 CHF / pc.* -
HWY261HSAAdaptateur verrouillage en OFF par clé HW2/4 - Ronis/Profalux/Kirk (OLK)
77.90 CHF / pc.* -
HWY271HSAAdaptateur verrouillage châssis pour serrure Ronis HW2/4 (CL)
44.65 CHF / pc.* -
HWY265HVerrou pour cadenas OFF HW2/4 (OLP)
86.20 CHF / pc.* -
HWY701
Serrure à came RO Type 1 - K1L1/L4
157.50 CHF / pc.* -
HWY277HDétrompeur pour produit débrochable HW2/4 (WIP)
104.00 CHF / pc.* -
HWY261HAdaptateur verrouillage en OFF par clé HW2/4 - Ronis/Profalux/Kirk (OLK)
86.50 CHF / pc.* -
HWY218HSet câble 1, 5m pour interverrouillage mécanique
106.50 CHF / pc.* -
HWY228HSet câble 3m pour interverrouillage mécanique
122.00 CHF / pc.* -
HWY229HSet câble 5m pour interverrouillage mécanique
132.00 CHF / pc.* -
HWY705Serrure à came RO Type 5 - K5L5
141.50 CHF / pc.* -
HWY704Serrure à came RO Type 4 - K4L4
141.50 CHF / pc.* -
HWY703Serrure à came RO Type 3 - K3L3/L5
141.50 CHF / pc.*
-
HWX090H
OAC pour HW+
157.50 CHF / pc.* -
HWX050HContact de position (PS)
38.70 CHF / pc.* -
HWX051HContact de position bas niveau (PS)
38.70 CHF / pc.* -
HWX051HSAContact de position bas niveau (PS)
38.70 CHF / pc.* -
HWX050HSAContact de position (PS)
38.70 CHF / pc.* -
HWX090HSAOAC pour HW+
157.50 CHF / pc.* -
HWX092HContact prêt à fermer HW2/4 (RTC)
131.00 CHF / pc.* -
HWX092HSAContact prêt à fermer HW2/4 (RTC)
131.00 CHF / pc.*
-
HWW465H
Calibreur In= 630A
-
HWW466HCalibreur In= 800A
-
HWW467HCalibreur In= 1000A
-
HWW468HCalibreur In= 1250A
-
HWW469HCalibreur In= 1600A
-
HWW466HSACalibreur In= 800A
-
HWW469HSACalibreur In= 1600A
-
HWW468HSACalibreur In= 1250A
-
HWW467HSACalibreur In= 1000A
-
HWW465HSACalibreur In= 630A
-
HWW470HCalibreur In= 2000A
-
HWW470HSACalibreur In= 2000A
-
HWX030HBobine à manque de tension 24-30V AC/DC (UV)
196.00 CHF / pc.* -
HWX031HBobine à manque de tension 48-60V AC/DC (UV)
196.00 CHF / pc.* -
HWX032HBobine à manque de tension 100-130V AC/DC (UV)
196.00 CHF / pc.* -
HWX033HBobine à manque de tension 200-250V AC/DC (UV)
196.00 CHF / pc.* -
HWX034HBobine à manque de tension 380-480V AC (UV)
196.00 CHF / pc.* -
HWX033HSABobine à manque de tension 200-250V AC/DC (UV)
196.00 CHF / pc.* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
196.00 CHF / pc.* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
196.00 CHF / pc.* -
HWX034HSABobine à manque de tension 380-480V AC (UV)
196.00 CHF / pc.* -
HWX032HSABobine à manque de tension 100-130V AC/DC (UV)
196.00 CHF / pc.*
-
HWY950HConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
7.05 CHF / pc.* -
HWY951HConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
10.50 CHF / pc.* -
HWY952HConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
12.20 CHF / pc.* -
HWY951HSAConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
10.50 CHF / pc.* -
HWY952HSAConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
12.20 CHF / pc.* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
7.05 CHF / pc.*
-
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
196.00 CHF / pc.* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
196.00 CHF / pc.* -
HWY032HRetardateur pour bobine à manque de tension 100-130V AC/DC (UVTC)
196.00 CHF / pc.* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
211.00 CHF / pc.* -
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
196.00 CHF / pc.*
-
HWY210HAdaptateur ACB pour écran déporté HTD210H
43.80 CHF / pc.*
-
HWX190HAucun OAC factice
22.75 CHF / pc.* -
HWX071HCompteur de cycles ON/OFF HW2/4 (CYC)
212.00 CHF / pc.* -
HWX071HSA
Compteur de cycles ON/OFF HW2/4 (CYC)
212.00 CHF / pc.*
-
HWY285HCadre de porte fine pour HW2 Débrochable (DF)
72.70 CHF / pc.* -
HWY287HCadre de porte épaisse pour HW2 Débrochable (DF)
72.70 CHF / pc.*
-
HWY090HCapot Bouton Poussoir HW2-HW4 (PBC)
72.70 CHF / pc.* -
HWY090HSACapot Bouton Poussoir HW2-HW4 (PBC)
72.70 CHF / pc.*
-
HWY098HCapot protection Bornier HW2 Débrochable (TBC)
150.50 CHF / pc.* -
HWY098HSACapot protection Bornier HW2 Débrochable (TBC)
150.50 CHF / pc.*
-
HWX712HSAMoteur de rechargement 48V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX713HSAMoteur de rechargement 100-130V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX016HSAMoteur de rechargement 415-450V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX013HSAMoteur de rechargement 100-130V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX713HMoteur de rechargement 100-130V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX016HMoteur de rechargement 415-450V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX013HMoteur de rechargement 100-130V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX015HSAMoteur de rechargement 380-400V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX014HSAMoteur de rechargement 200-250V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX711HSAMoteur de rechargement 24V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX011HMoteur de rechargement 24V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX012HSAMoteur de rechargement 48V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX011HSAMoteur de rechargement 24V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX714HSAMoteur de rechargement 200-250V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX014HMoteur de rechargement 200-250V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX712HMoteur de rechargement 48V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX015HMoteur de rechargement 380-400V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX012HMoteur de rechargement 48V AC 50/60Hz HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX711HMoteur de rechargement 24V DC HW2/4 (MO)
1 339.00 CHF / pc.* -
HWX714HMoteur de rechargement 200-250V DC HW2/4 (MO)
1 339.00 CHF / pc.*
-
HWX042HContact auxiliaire additionnel HW2/4 (AX)
55.10 CHF / pc.* -
HWX043HContact auxiliaire bas niveau additionnel HW2/4 (AX)
66.50 CHF / pc.* -
HWX042HSA
Contact auxiliaire additionnel HW2/4 (AX)
55.10 CHF / pc.* -
HWX043HSA
Contact auxiliaire bas niveau additionnel HW2/4 (AX)
66.50 CHF / pc.* -
HWX048HSAContact Défaut Déclenchement pour HW2 HW4 (FS)
52.90 CHF / pc.* -
HWX048HContact Défaut Déclenchement pour HW2 HW4 (FS)
52.90 CHF / pc.*
-
HWY161HPrises Arrière - haut/bas - 66/100kA - HW2 4P (RC)
253.00 CHF / pc.* -
HWY161HSAPrises Arrière - haut/bas - HW2 4P (RC)
253.00 CHF / pc.*
-
HWY249HSéparateur de phases 4 Pôles HW2 HW4 Débrochable (IB)
188.00 CHF / pc.* -
HWY246HSASéparateur de phases 3 Pôles HW2 HW4 Fixe (IB)
188.00 CHF / pc.* -
HWY247HSASéparateur de phases 4 Pôles HW2 HW4 Fixe (IB)
188.00 CHF / pc.* -
HWY248HSASéparateur de phases 3 Pôles HW2 HW4 Débrochable (IB)
188.00 CHF / pc.* -
HWY249HSASéparateur de phases 4 Pôles HW2 HW4 Débrochable (IB)
188.00 CHF / pc.*
-
HWY980HAdaptateur câble pour ENCT hw+
38.70 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal2000 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-266 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-266 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-266 kA
Endurance
-
Endurance électrique en nombre de cycles8000
-
Endurance mécanique nombre de manœuvres25000
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12000 V
-
Type de tension d'alimentationAC
Valeur de résistance
-
Résistance interne16 µΩ
Architecture
-
Nombre de pôles4
-
Nombre de pole protégé4
-
Type de boitierDébrochable
-
Type de pôles4P4D N:0/50/100/200%
Déclenchements
-
Temps de réponse à la fermeture50 ms
Puissance
-
Puissance dissipée totale sous IN222,20 W
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HW2E420DB
-

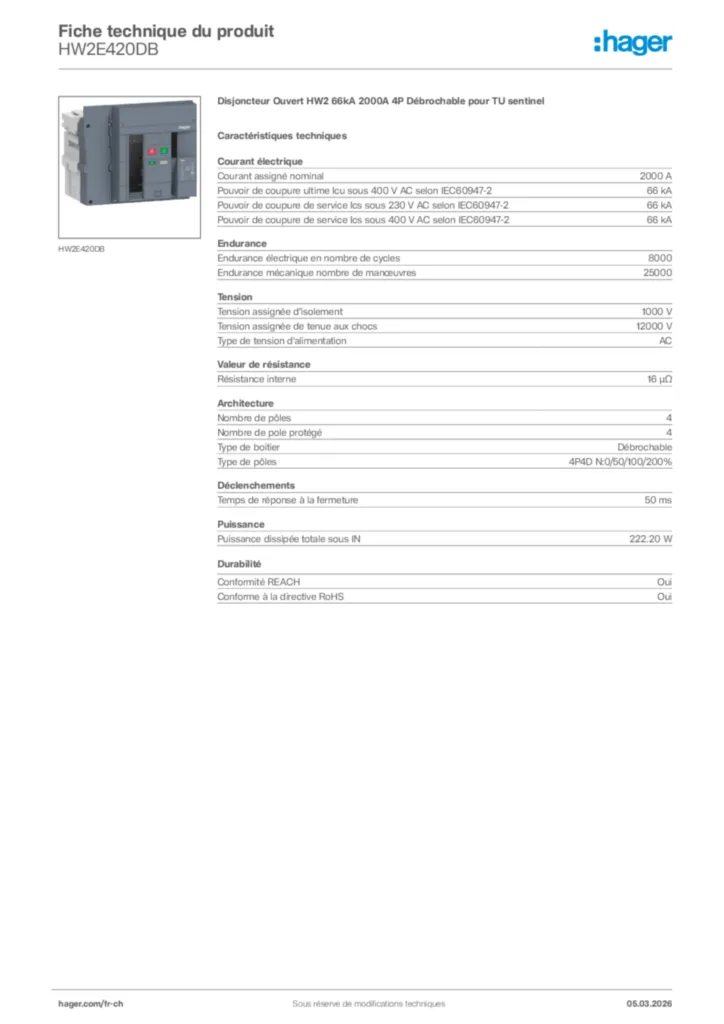

Fiche technique
Hager Fiche technique du produit HW2E420DB
Disjoncteur Ouvert HW2 66kA 2000A 4P Débrochable pour TU sentinel
PDF -
Mode d'emploi
Manuel d'installation rapide
hw+ Disjoncteurs ouverts HW2
PDF17,79 MB -
Guide d'installation
Consignes de sécurité
-
PDF159,14 kB
Manuel d’installation
hw+ Disjoncteurs ouverts HW2 / HW4 / HW6
PDF57,60 MB -
Manuel
Catalogue technique
hw+ Disjoncteur ouvert HW1 / HW2 / HW4 / HW6
PDF63,50 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel
PDF19,14 MB
Manuel d’utilisation
hw+ Disjoncteurs ouverts HW2 / HW4 / HW6
PDF32,56 MB -
Déclaration de conformité
DÉCLARATION DE CONFORMITÉ UKCA
Version du 28 Février 2023
PDF901,77 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 28 Février 2023
PDF924,58 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 13 Janvier 2023
PDF927,25 kB
Déclaration de conformité en-GB 2025-08-06
PDF436,80 kB
Déclaration de conformité en-GB 2025-08-07
PDF441,22 kB
Plus de téléchargements
Découvrez les autres produits de cette gamme
-
5
-
1
HW1M306FBDisjoncteur Ouvert HW1 55kA 630A 3P Fixe pour TU sentinelPrix*1 728.00 CHF/ pc. * -
2
HW1M308FBDisjoncteur Ouvert HW1 55kA 800A 3P Fixe pour TU sentinelPrix*2 369.00 CHF/ pc. * -
3
HW1M310FBDisjoncteur Ouvert HW1 55kA 1000A 3P Fixe pour TU sentinelPrix*2 612.00 CHF/ pc. * -
4
HW1M312FBDisjoncteur Ouvert HW1 55kA 1250A 3P Fixe pour TU sentinelPrix*2 909.00 CHF/ pc. * -
5
HW1M316FBDisjoncteur Ouvert HW1 55kA 1600A 3P Fixe pour TU sentinelPrix*4 183.00 CHF/ pc. *
