Disjoncteur Boitier Moulé h3+ P630 LSI 4P4D N0-50-100% 400A 50kA FTC HMW401JR
EAN
3250613198213
VPE
1 pc.
Groupe de rabais
32
Prix*
2 109,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Blocs complémentaires pour disjoncteurs principaux type A 4 produit(s) disponible(s) -
Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Voir plus 55 autre(s) produit(s) disponible(s)
Complétez votre système
-
HBW400H
Bloc différentiel P630 4P 400A Idn adj
1 041.00 CHF / pc.* -
HBW400LBloc diff. Alarme P630 4P 400A Idn adj
1 022.00 CHF / pc.* -
HBW630HBloc différentiel P630 4P 630A Idn adj
1 136.00 CHF / pc.* -
HBW630LBloc diff. Alarme P630 4P 630A Idn adj
1 115.00 CHF / pc.*
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
39.90 CHF / pc.* -
HTL010HCâble adaptateur h3+ MIP vers USB
343.00 CHF / pc.*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
45.25 CHF / pc.* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
10.90 CHF / pc.*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
13.15 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.90 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
71.50 CHF / pc.* -
HXS999HSerrure à clef Ronis (P160-P250-x630-P630)
50.90 CHF / pc.* -
HXW066HCapot d'interverrouillage mécanique x630/P630
55.80 CHF / pc.* -
HXW166HKit de liaison d'interverrouillage 4P x630/P630
42.35 CHF / pc.* -
HXW888HKit de verrouillage pour commande rotative x630/P630
82.30 CHF / pc.* -
HXW890HKit de verrouillage pour kit débrochable x630/P630
44.80 CHF / pc.*
-
HXS920HCone de guidage poignée S1&S2 (P160-P250-x630-P630)
26.65 CHF / pc.* -
HYW256HDéclencheur de sécu base déco x630-P630
18.25 CHF / pc.* -
HYW257HDéclencheur de sécurité h3 x630/h3+ P630 for QuadroSX/Unimes H Combiway
51.30 CHF / pc.*
-
HXW030HCommande rotative directe x/P630
134.50 CHF / pc.* -
HXW031HCommande rotative grise débrochable x/P630
195.50 CHF / pc.*
-
HXW032HCommande rotative directe x/P630 + verrouillage porte
134.50 CHF / pc.*
-
HXW040HCommande motorisée x630/P630 24-48VDC avec Auto-Reset
741.00 CHF / pc.* -
HXW040HKCommande motorisée x630/P630 24-48VDC avec Auto-Reset + clé
793.00 CHF / pc.* -
HXW041HCommande motorisée x630/P630 100-120VDC avec Auto-Reset
741.00 CHF / pc.* -
HXW041HKCommande motorisée x630/P630 100-120VDC avec Auto-Reset + clé
793.00 CHF / pc.* -
HXW042HCommande motorisée x630/P630 100-240VAC avec Auto-Reset
741.00 CHF / pc.* -
HXW042HKCommande motorisée x630/P630 100-240VAC avec Auto-Reset + clé
793.00 CHF / pc.* -
HXW043HCommande motorisée x630/P630 24-48VDC sans Auto-Reset
741.00 CHF / pc.* -
HXW043HKCommande motorisée x630/P630 24-48VDC sans Auto-Reset + clé
793.00 CHF / pc.* -
HXW044HCommande motorisée x630/P630 100-240VAC sans Auto-Reset
741.00 CHF / pc.* -
HXW044HKCommande motorisée x630/P630 100-240VAC sans Auto-Reset + clé
895.00 CHF / pc.* -
HXW046HCommande motorisée x630/P630 100-120VDC sans Auto-Reset
741.00 CHF / pc.* -
HXW046HKCommande motorisée x630/P630 100-120VDC sans Auto-Reset + clé
793.00 CHF / pc.*
-
HXW901HManette taille 2 IP55 (10x10mm)
134.50 CHF / pc.*
-
HXW912HAxe 14x14mm 200mm pour manette taille 2
19.40 CHF / pc.* -
HXW913HAxe 14x14mm 320mm pour manette taille 2
31.50 CHF / pc.* -
HXW915HAxe 14x14mm 500mm pour manette taille 2
48.45 CHF / pc.*
-
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
19.40 CHF / pc.* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
20.55 CHF / pc.*
-
HYD032HConnexion arrière h/x/P 4P 400A
61.90 CHF / pc.* -
HYW002HCage de raccordement x630/P630 Cu/Al 4P 1x 35-300mm²
112.50 CHF / pc.* -
HYW008HCage de raccordement x630/P630 Cu/Al 4P 2x 35-300mm²
176.50 CHF / pc.* -
HYW010HRallonge de plage droite pour x630/P630 4P (400A max)
58.10 CHF / pc.* -
HYW012HEpanouisseur pour x630/P630 4P (jusqu'à 400A)
53.30 CHF / pc.* -
HYW328HConnection pour base déconnectable x630/P630 1P
39.90 CHF / pc.*
-
HYW019HSéparateur de phase pour x630/P630 3-4Pôles
9.65 CHF / pc.*
-
HYW201HBase pour boitier moulé déconnectable x630/P630 4P
374.00 CHF / pc.* -
HYW301HAdaptateur déconnectable pour boitier moulé x630/P630 4P
159.00 CHF / pc.* -
HYW331HBase pour boitier moulé débrochable x630/P630 4P
689.00 CHF / pc.* -
HYW333HKit de débrochabilité pour boitier moulé x630/P630 4P
529.00 CHF / pc.*
-
R-AH630-4weber.multiline Adapteur pour H3+ 630A 4P
286.00 CHF / pc.*
-
HYD322HCache borne h630 4P pour versions déconnectables et débrochables
47.30 CHF / pc.* -
HYW022HCapot cache-bornes pour rallonge de plage x630/P630 4P
36.35 CHF / pc.* -
HYW024HCapot cache-bornes pour épanouisseur x630/P630 4P
41.15 CHF / pc.* -
HYW026HCapot cache-bornes pour connection arrière + déconnectable x630/P630 4P
20.55 CHF / pc.* -
HYW051HPlaque d'isolation droite P630 4P
21.80 CHF / pc.* -
HYW053HPlaque d'isolation épanouie P630 4P
24.20 CHF / pc.* -
HYW061HCACHE-BORNES UNIMES H COMBIWAY POUR P630 4P
42.10 CHF / pc.*
-
HZC019Kit de verrrouillage externe pour Ronis EL11AP (125A-1600A)
72.70 CHF / pc.*

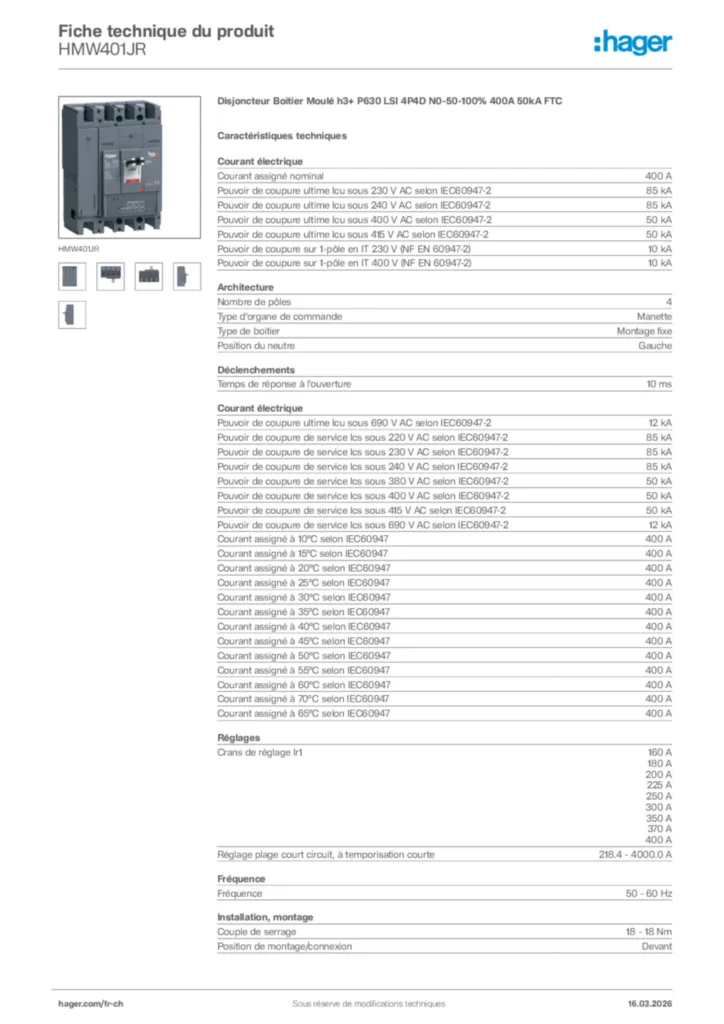

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)10 kA
-
Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)10 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-212 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-212 kA
-
Courant assigné à 10°C selon IEC60947400 A
-
Courant assigné à 15°C selon IEC60947400 A
-
Courant assigné à 20°C selon IEC60947400 A
-
Courant assigné à 25°C selon IEC60947400 A
-
Courant assigné à 30°C selon IEC60947400 A
-
Courant assigné à 35°C selon IEC60947400 A
-
Courant assigné à 40°C selon IEC60947400 A
-
Courant assigné à 45°C selon IEC60947400 A
-
Courant assigné à 50°C selon IEC60947400 A
-
Courant assigné à 55°C selon IEC60947400 A
-
Courant assigné à 60°C selon IEC60947400 A
-
Courant assigné à 70°C selon IEC60947400 A
-
Courant assigné à 65°C selon IEC60947400 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreGauche
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Crans de réglage Ir1160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
-
Réglage plage court circuit, à temporisation courte218,4 - 4000,0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage18 - 18 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI
Puissance
-
Puissance dissipée totale sous IN57,8 W
-
Puissance dissipée par pôle à In19,3 W
Equipement
-
Nombre de contact auxiliaire inverseur0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Raccordement
-
Type de connexion / prisePlage de raccordement
Câble
-
Matériau du câbleCuivre
Dimensions
-
Hauteur260 mm
-
Largeur185 mm
-
Profondeur150 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
-
Compatible avec bloc différentielOui
-
Utilisable pour les tableaux de distributionOui
Alimentation électrique
-
Sens d'alimentationBidirectionnel
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protection court retard (std) : courant (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protection instantanée (Ii) : sélecteur coefficient de réglage3, 4, 5, 6, 7, 8, 10, 11, 12
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HMW401JR
-
Instructions d'utilisation
Instructions d'utilisation it-IT 2020-01-01
PDF3,58 MB
Manuel Système de communication h3+
Instructions d'utilisation fr-FR 2018-09-07
PDF7,32 MB
Manuel Système de communication pour h3+ Disjoncteur boitier moulé jusqu'à 250A (DE, 2019-01)
Instructions d'utilisation de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Mode opératoire International 2020-09-21
PDF13,53 MB -
Mode d'emploi
Mode d'emploi International 2025-01-21
PDF10,29 MB -
Guide d'installation
trip_unit_LSI
Guide d'installation International 2019-01-25
PDF1,15 MB -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -
Fichiers STEP
CAD file for MCCB 630A 4P
Fichiers STEP International 2023-11-24
STP1023,49 kB -
Guide
Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)
Guide fr-CH 2020-09-23
PDF39,71 MB
Handbook International 26-08-2024
Guide International 2019-10-09
PDF48,70 MB
Handbook it-IT 2017-09-21
Guide it-IT 2023-03-23
PDF38,90 MB
Technischer-Katalog_Leistungsschalter-bis-630-A_6LE005047Ab
Guide de-DE 2020-01-29
PDF42,20 MB
Technischer Katalog h3+ Leistungsschalter bis 250A
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Déclaration de conformité
EU Declaration of Conformity
PDF588,41 kB
EU declaration of conformity
PDF569,34 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
Découvrez les autres produits de cette gamme
-
5
-
1
HES025DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 25A 70kA CTCPrix*525.00 CHF/ pc. * -
2
HES026DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 4P4D N0-100% 25A 70kA CTCPrix*670.00 CHF/ pc. * -
3
HES040DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 40A 70kA CTCPrix*525.00 CHF/ pc. * -
4
HES040GCDisjoncteur Boitier Moulé h3+ P160 LSnI 3P3D 40A 70kA CTCPrix*695.00 CHF/ pc. * -
5
HES040JCDisjoncteur Boitier Moulé h3+ P160 LSI 3P3D 40A 70kA CTCPrix*739.00 CHF/ pc. *
