Disjoncteur Hager MCB, nombre de pôles (total) 3, tension assignée 230 V, caractéristique de déclenchement D, courant assigné 100 A, largeur en unités de division 4.5

EAN

3250613230326

E-nr.

806 887 104

VPE

1 pc.

Groupe de rabais

Disjoncteurs modulaires (MCB)

Disjoncteur Hager MCB 3P 230V type D 100A 4.5UM HMD390

Name: HMD390
Brand: Hager
SKU: HMD390
Price: 574 CHF

Prix*

574.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Informations environnementales
Documents
Plus de produits

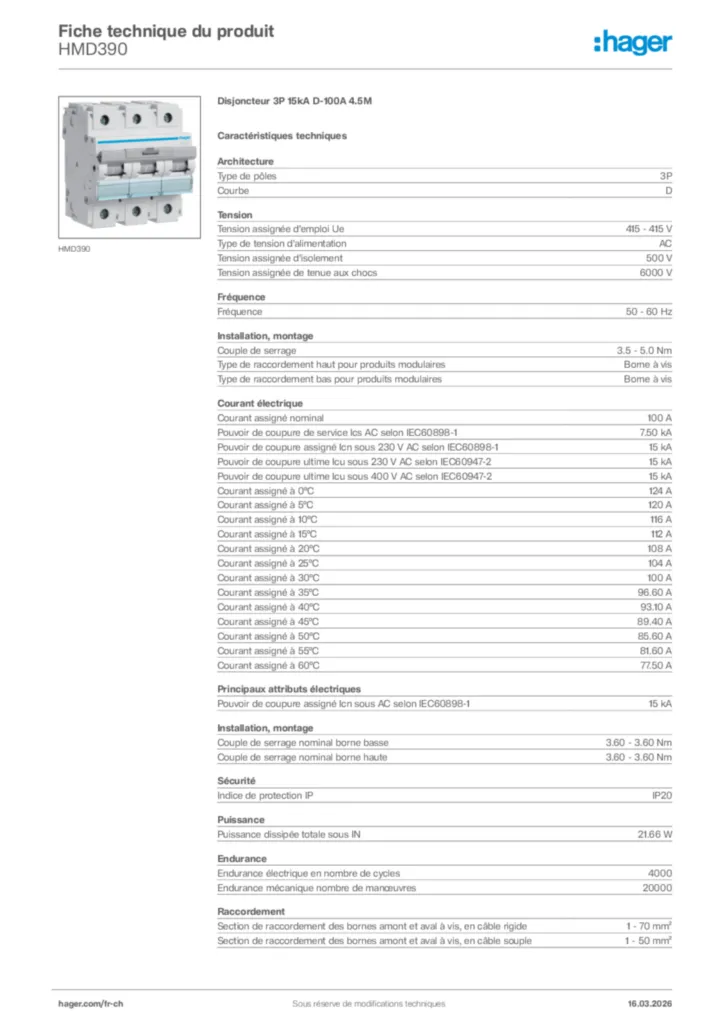

Télécharger la fiche produit

Complétez votre système

Fonctions interverouillage 2 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

100 A
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

15 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

15 kA
Courant assigné à 0°C

124 A
Courant assigné à 5°C

120 A
Courant assigné à 10°C

116 A
Courant assigné à 15°C

112 A
Courant assigné à 20°C

108 A
Courant assigné à 25°C

104 A
Courant assigné à 30°C

100 A
Courant assigné à 35°C

96,60 A
Courant assigné à 40°C

93,10 A
Courant assigné à 45°C

89,40 A
Courant assigné à 50°C

85,60 A
Courant assigné à 55°C

81,60 A
Courant assigné à 60°C

77,50 A
Pouvoir de coupure de service Ics AC selon IEC60947-2

50 %
Pouvoir de coupure de service Ics AC selon IEC60898-1

7,50 kA

Type de pôles

3P
Courbe

D

Nombre de modules

4,50

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

15 kA

Couple de serrage nominal borne haute

3,60 - 3,60 Nm
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage

3,5 - 5,0 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 50 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 70 mm²
Section de raccordement en câble souple

50 mm²
Section de raccordement en câble rigide

70 mm²

Indice de protection IP

IP20
Distance de la grille

110 mm

Degré de pollution suivant IEC60664 / IEC60947-2

3
Tropicalisation/humidité/Exécution

Pout tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

21,66 W

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

90 mm
Largeur

80 mm
Profondeur

70 mm

Informations environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
