Disjoncteur h3+ P630 Energy 4x250A 70kA • HEW251NR | Hager
Location Suisse

  • Better buildings. Better tomorrows.

    • Menu
    Account
    EAN
    3250613197384
    VPE
    1 pc.
    Groupe de rabais
    32

    Disjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 250A 70kA FTC HEW251NR

    Prix*
    2 718.00 CHF
    / pc. *

    Complétez votre système

    Accessoires optionnels

  • Voir plus (102)
    • Cache-­borne 7 produit(s) disponible(s)
    • Acces­soires pour connec­tique basse tension 1 produit(s) disponible(s)
    • Fonc­tions inter­ve­rouillage 8 produit(s) disponible(s)
    • Bloc de contact auxi­liaire 7 produit(s) disponible(s)
    • Acces­soires pour système bus 8 produit(s) disponible(s)
    • Adap­ta­teur réseau 1 produit(s) disponible(s)

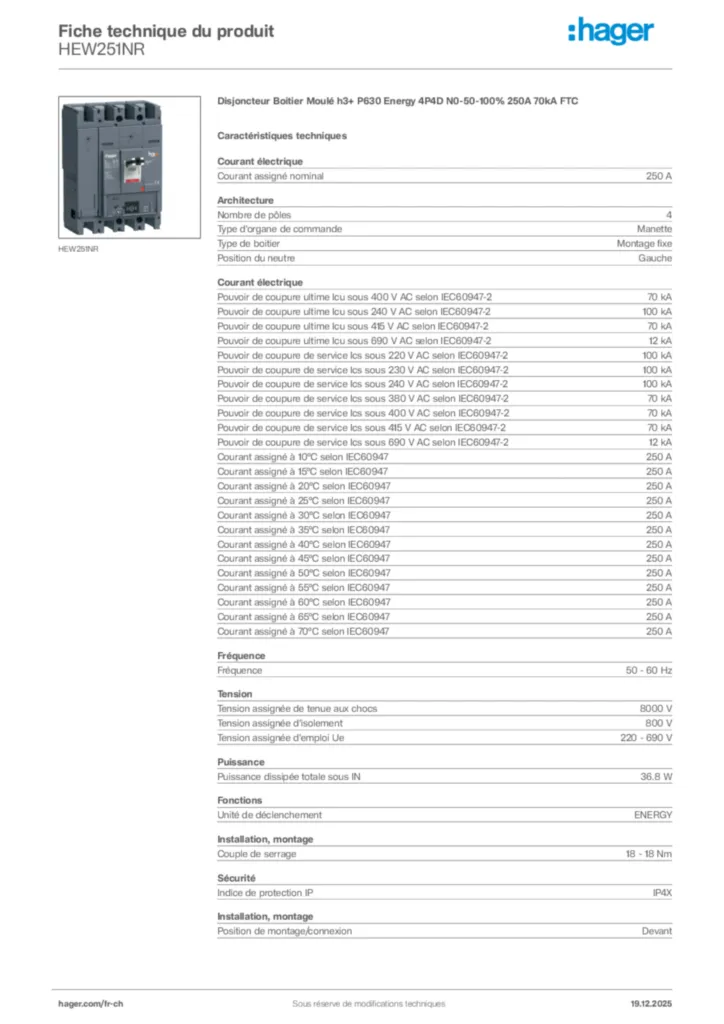

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      250 A
    • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
      70 kA
    • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
      100 kA
    • Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2
      70 kA
    • Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-2
      12 kA
    • Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-2
      100 kA
    • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
      100 kA
    • Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-2
      100 kA
    • Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-2
      70 kA
    • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
      70 kA
    • Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-2
      70 kA
    • Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-2
      12 kA
    • Courant assigné à 10°C selon IEC60947
      250 A
    • Courant assigné à 15°C selon IEC60947
      250 A
    • Courant assigné à 20°C selon IEC60947
      250 A
    • Courant assigné à 25°C selon IEC60947
      250 A
    • Courant assigné à 30°C selon IEC60947
      250 A
    • Courant assigné à 35°C selon IEC60947
      250 A
    • Courant assigné à 40°C selon IEC60947
      250 A
    • Courant assigné à 45°C selon IEC60947
      250 A
    • Courant assigné à 50°C selon IEC60947
      250 A
    • Courant assigné à 55°C selon IEC60947
      250 A
    • Courant assigné à 60°C selon IEC60947
      250 A
    • Courant assigné à 65°C selon IEC60947
      250 A
    • Courant assigné à 70°C selon IEC60947
      250 A
    Archi­tec­ture
    • Nombre de pôles
      4
    • Type d'or­gane de commande
      Manette
    • Type de boitier
      Montage fixe
    • Posi­tion du neutre
      Gauche
    Fréquence
    • Fréquence
      50 - 60 Hz
    Tension
    • Tension assi­gnée de tenue aux chocs
      8000 V
    • Tension assi­gnée d'iso­le­ment
      800 V
    • Tension assi­gnée d'em­ploi Ue
      220 - 690 V
    Fonc­tions
    • Unité de déclen­che­ment
      ENERGY
    Puis­sance
    • Puis­sance dissipée totale sous IN
      36,8 W
    Instal­la­tion, montage
    • Couple de serrage
      18 - 18 Nm
    • Posi­tion de monta­ge/­con­nexion
      Devant
    Sécu­rité
    • Indice de protec­tion IP
      IP4X
    Câble
    • Maté­riau du câble
      Cuivre
    Compa­ti­bi­lité
    • Compa­tible avec bloc diffé­ren­tiel
      Oui
    • Compa­tible avec montage Rail DIN
      Non
    • Utili­sable pour les tableaux de distri­bu­tion
      Oui
    Dimen­sions
    • Hauteur
      260 mm
    • Largeur
      185 mm
    • Profon­deur
      150 mm
    Réglages
    • Réglage plage court circuit, à tempo­ri­sa­tion courte
      122,85 - 2500,0 A
    Protec­tion élec­trique
    • Protec­tion long retard (ltd) : tempo­ri­sa­tion (tr)
      0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
    • Protec­tion court retard (std) : courant (Isd)
      1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10
    • Protec­tion court retard (std) : tempo­ri­sa­tion (tsd)
      50 ms, 100 ms, 200 ms, 300 ms, 400 ms
    • Protec­tion instan­tanée (Ii) : sélec­teur coef­fi­cient de réglage
      3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    Document PEP International 2024-03-05
    PDF
    435,64 kB
    Déclaration REACH HEW251NR
    PDF
    Rapport RoHS HEW251NR
    PDF

    Documents

    Plus de téléchargements
    *Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
