Interrupteur différentiel Hager RCCB (RCD) 4P 400V 0.03A type A 80A 10kA 4UM CDA680C

Name: CDA680C
Brand: Hager
SKU: CDA680C3
Price: 412 CHF

Interrupteur différentiel Hager RCCB (RCD), nombre de pôles 4, tension assignée 400 V, courant de défaut assigné 0.03 A, type de courant différentiel A, courant assigné 80 A, résistance au court-circuit (Icw) 10 kA, largeur en unités de division 4

EAN

3250611621041

E-nr.

531 452 000

VPE

1 pc.

Groupe de rabais

Prix*

412.00 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Télécharger la fiche produit

Complétez votre système

Fonctions interverouillage 2 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P+N

Courant assigné nominal

80 A
Courant différentiel assigné

30 mA
Pouvoir de fermeture et de coupure

1,25 kA
Courant conditionnel de court-circuit assigné Inc selon EN61008-1

10 kA
Courant assigné à -25°C

80 A
Courant assigné à -20°C

80 A
Courant assigné à -15°C

80 A
Courant assigné à -10°C

80 A
Courant assigné à -5°C

80 A
Courant assigné à 0°C

80 A
Courant assigné à 5°C

80 A
Courant assigné à 10°C

80 A
Courant assigné à 15°C

80 A
Courant assigné à 20°C

80 A
Courant assigné à 25°C

80 A
Courant assigné à 30°C

80 A
Courant assigné à 35°C

80 A
Courant assigné à 40°C

80 A
Courant assigné à 45°C

80 A
Courant assigné à 50°C

80 A
Courant assigné à 55°C

80 A
Courant assigné à 60°C

80 A
Courant assigné à 65°C

80 A
Courant assigné à 70°C

80 A

Couple de serrage nominal borne haute

3,60 - 3,60 Nm
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne bi-connect

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Valeur rigidité diélectrique du circuit principal

2 kV
Tension assignée de tenue aux chocs

4000 V
Tension assignée de tenue aux chocs selon IEC60947-3

6000 V
Tension maxi d'utilisation

440 V

Fréquence

50 - 50 Hz

Nombre de modules

4

Compatible avec montage Rail DIN

Oui

Type de protection différentielle

A
Indice de protection IP

IP20

Section de raccord bornes aval en câble rigide

1 - 50 mm²
Section de raccordement des bornes aval à vis, en câble souple

1 - 35 mm²

Puissance dissipée totale sous IN

15,80 W

Altitude

2000 m
Température de service

-25 - 70 °C

Endurance électrique en nombre de cycles

10000
Endurance mécanique nombre de manœuvres

20000

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

85 mm
Largeur

72 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

Document PEP en-GB 2025-07-24

PDF

23,23 MB

Hager REACH declaration CDA680C

PDF

Hager RoHS report CDA680C

PDF

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

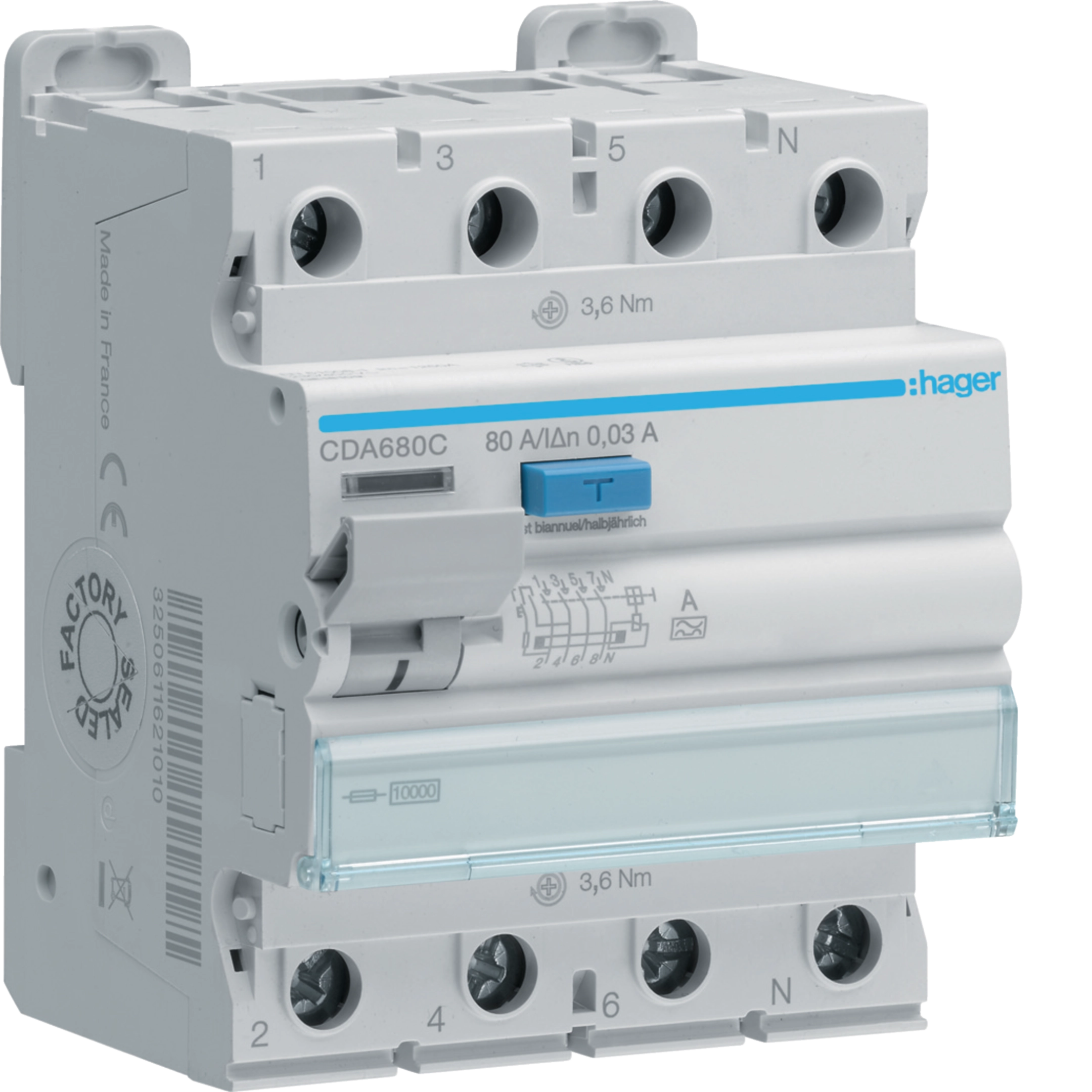

Image produit CDA680C
Fiche technique

Hager Fiche technique du produit CDA680C

Interrupteur différentiel 3P+N 80A 30mA type A

PDF
Guide d'installation

Guide d'installation es-ES, fr-FR, de-DE, it-IT, nl-NL 2023-01-13

PDF

1,18 MB
Déclaration de conformité

Déclaration de conformité en-GB 2025-01-15

PDF

1,04 MB
