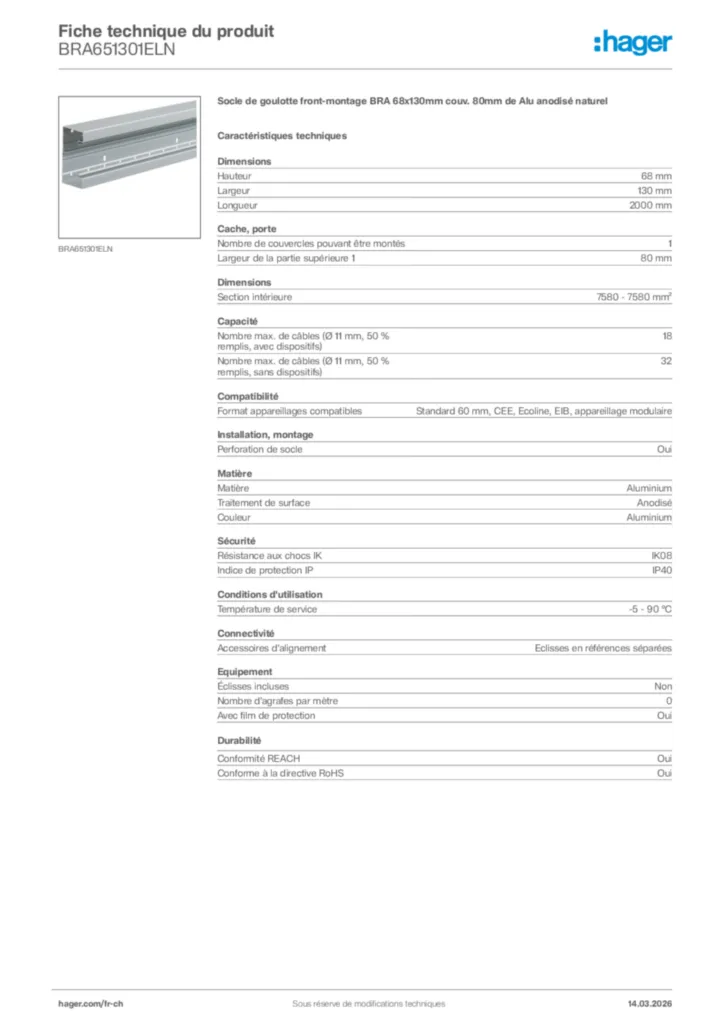

Socle de goulotte front-montage BRA 68x130mm couv. 80mm de Alu anodisé naturel BRA651301ELN
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Traitement antibactérienNon
-
Format appareillages compatiblesStandard 60mm, CEE, Ecoline, EIB, Appareillage modulaire
-
Accessoires d'alignementEclisses en références séparées
-
Hauteur de goulotte68 mm
-
Longueur2000 mm
-
Largeur de goulotte130 mm
-
Contenance maximum en câbles (Ø 11 mm à 50% de remplissage)18 / 32
-
Montage du couvercleIntérieur
-
Largeur du couvercle80 mm
-
Nombre de couvercles pouvant être montés1
-
Couleuraluminium
-
Matièrealuminium
-
Groupe de matériaualuminium
-
Perforation de socleAvec poinçonnage de base
-
Section intérieure / utile7580 mm²
-
Nombre de cloisons clipsables1
-
Nombre de compartiments1 / 2
-
Directive européenne RoHsconformité volontaire
-
Température de service-5…90 °C
-
Température ambiante-5…90 °C
