Socle de goulotte montage frontale BRA 68x130mm couv. 80mm Alu blanc BRA6513019016
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Traitement antibactérienNon
-
Format appareillages compatiblesStandard 60mm, CEE, Ecoline, EIB, Appareillage modulaire
-
Accessoires d'alignementEclisses en références séparées
-
Hauteur de goulotte68 mm
-
Longueur2000 mm
-
Largeur de goulotte130 mm
-
Contenance maximum en câbles (Ø 11 mm à 50% de remplissage)18 / 32
-
Montage du couvercleIntérieur
-
Largeur du couvercle80 mm
-
Nombre de couvercles pouvant être montés1
-
Matièrealuminium
-
Groupe de matériaualuminium
-
Perforation de socleAvec poinçonnage de base
-
Section intérieure / utile7580 mm²
-
Nombre de cloisons clipsables1
-
Nombre de compartiments1 / 2
-
Directive européenne RoHsconformité volontaire
-
Température de service-5…90 °C
Documents
-

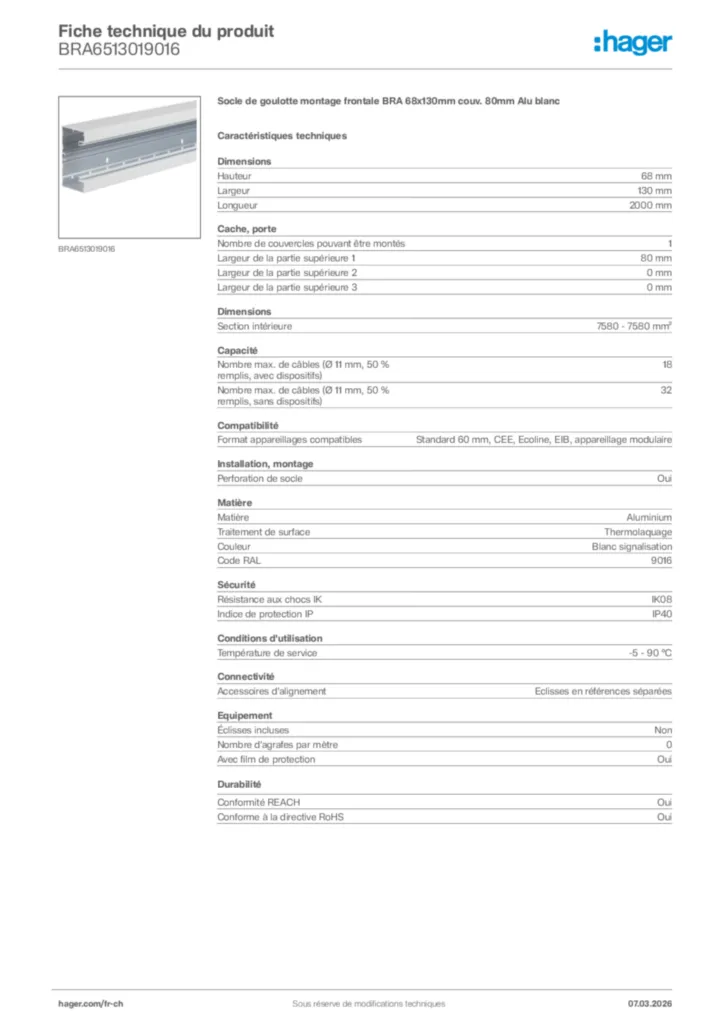

Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit BRA6513019016
-
Guide d'installation
Notice d'installation pour BRA6513019016
PDF29 KB -
Outil
Logiciel de programmation/mise en oeuvre pour BRA6513019016
MSI0 -
Fichiers DXF
DXF368 KB -
Fichiers STEP
Modèles STEP pour BRA6513019016
STP1 MB -
With variables
Dessin technique pour BRA6513019016
PDF68 KB -
Déclaration de conformité
Déclaration UE de conformité pour BRA6513019016
Declaration
PDF42 KB -
Rapport RoHS
Certificat RoHS pour BRA6513019016 du
RoHS-declaration 2023-10-20 (english)
PDF33 KBCertificat RoHS pour BRA6513019016 du
REACH-declaration 2023-10-20 (english)
PDF32 KB
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
