Alignement des bornes hautes pour produits modulaires
Bornes alignées
Alignement des bornes basses pour produits modulaires
Bornes alignées
Principales caractéristiques électriques
Tension assignée d'emploi Ue
240 V
Type de tension d'alimentation
AC
Tension
Tension assignée d'isolement
500 V
Tension maxi d'utilisation
240 V
Tension assignée de tenue aux chocs
4 kV
Intensité du courant
Courant différentiel assigné
30 mA
Courant assigné nominal
13 A
Tenue au non déclenchement onde 8-20µs
250 A
Pouvoir de fermeture et de coupure
6 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif
1.13 / 1.45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif
5 / 10 In
Courant / température
Courant assigné à -25°C
15.3 A
Courant assigné à -20°C
15.1 A
Courant assigné à -15°C
14.9 A
Courant assigné à -10°C
14.7 A
Courant assigné à -5°C
14.5 A
Courant assigné à 0°C
14.3 A
Courant assigné à 5°C
14.1 A
Courant assigné à 10°C
13.9 A
Courant assigné à 15°C
13.7 A
Courant assigné à 20°C
13.5 A
Courant assigné à 25°C
13.2 A
Courant assigné à 30°C
13 A
Courant assigné à 35°C
12.8 A
Courant assigné à 40°C
12.6 A
Courant assigné à 45°C
12.4 A
Courant assigné à 50°C
12.2 A
Courant assigné à 55°C
12 A
Courant assigné à 60°C
11.8 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés
0.95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
0.9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés
0.85
Dimensions
Profondeur produit installé
68 mm
Hauteur produit installé
93 mm
Largeur produit installé
35 mm
Fréquence
Fréquence
50 Hz
Puissance
Puissance dissipée totale sous IN
3.8 W
Puissance dissipée par pôle à In
3.3 W
Endurance
Endurance électrique en nombre de cycles
2000
Endurance mécanique nombre de manoeuvres
4000
Installation, montage
Type de raccordement haut pour produits modulaires
Quick connect
Couple de serrage
2,1Nm
Type de loquet bas pour produits modulaires
Métallique
Type de raccordement bas pour produits modulaires
Borne biconnect
Démontabilité haute pour produits modulaires
Non
Approprié pour montage encastré
Oui
Connexion
Section de raccordement des bornes aval à vis, en câble souple
1 / 16 mm²
Section de raccord bornes aval en câble rigide
1 / 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide
1.5 / 4 mm²
Section de raccordement des bornes amont à vis, en câble souple
1.5 / 4 mm²
Position des bornes
alignées
Position des cages aval à la livraison
ouvertes
Câble
Longueur des conducteurs utilisés pendant l'essai échauff. selon norme produit
1 m
Section conducteurs en cuivre pour essai échauff. (mm²) selon norme produit à In
1.5 mm²
Equipement
Accessoriable
Oui
Intègere porte étiquette transparent
Oui
Standards
Texte norme
EN 61009-1
Directive européenne WEEE
concerné
Sécurité
Indice de protection IP
IP2X
Type de protection différentielle
A
Conformité REACH
Non
Sans halogène
Non
Conditions d'utilisation
Température de service
-25…40 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2
2
Classe de limitation d'énergie I²t
3
Altitude
2000 m
Tropicalisation/humidité/Exécution
tous climats
Température de stockage/transport
-25…70 °C
Température
Température de calibration
30 °C
Température air ambiant mesurée pendant l'essai d'échauff. selon norme produit
22.7 °C
Température max. admissible aux parties accessibles (destinées à être touchées)
62.6 °C
Température max. admissible aux parties accessibles (organe de cde manuelle)
48.7 °C
Température max. admissible aux parties access. (non touchées en service normal)
78.6 °C
Température max. admissible aux bornes
70.5 °C
Limites échauff. parties access. (organe de cde manuelle) selon norme produit
25 K
Limites échauff. parties access. (non touchées normalement) selon norme produit
60 K
Limites échauff. parties access. (destinées à être touchées) selon norme produit
40 K
Limites d'échauffement des bornes selon la norme produit
65 K
Echauffement mesuré aux parties accessibles à In (organe de commande manuelle)
8.7 K
Echauffement mesuré aux parties access. à In (non touchées en service normal)
38.6 K
Echauffement mesuré aux parties accessibles à In (destinées à être touchées)
22.6 K
Echauffement mesuré aux bornes à In
30.5 K

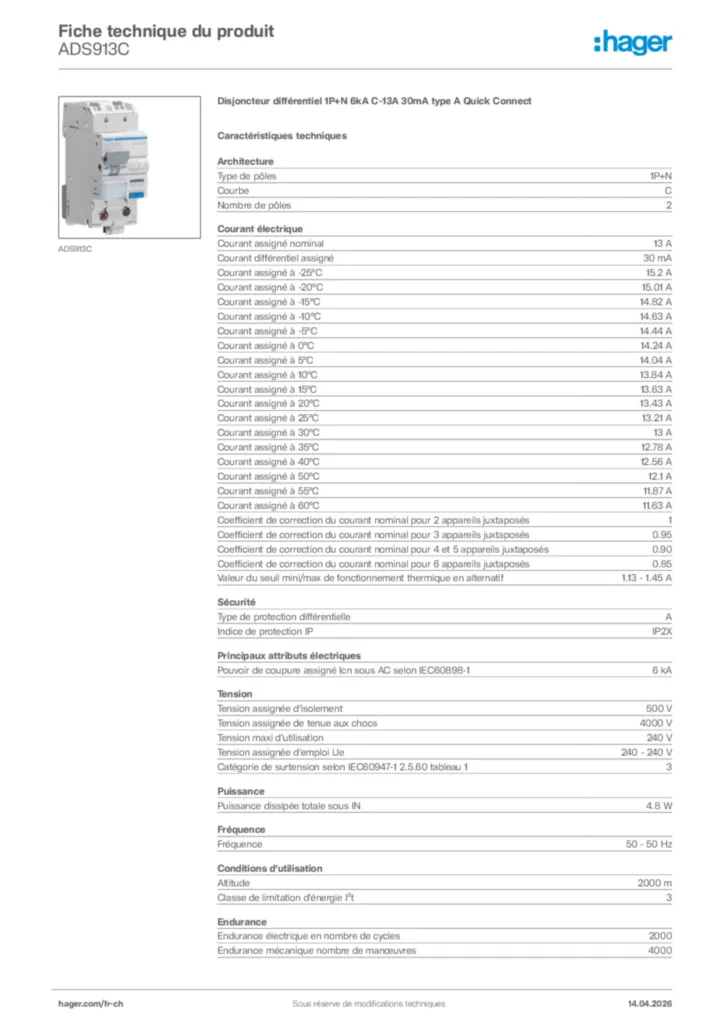

Documents

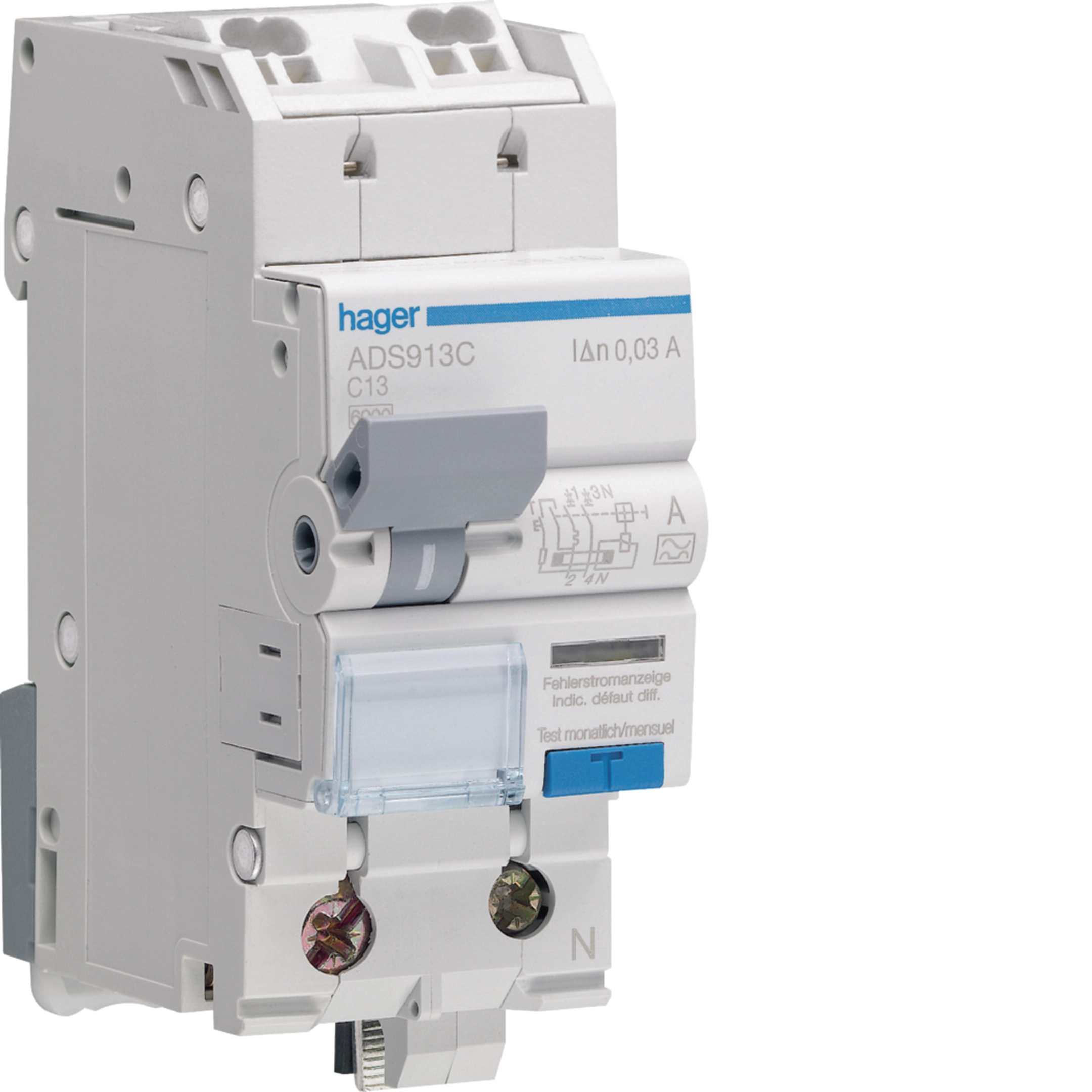

Image produit
