Disjoncteur différentiel Hager RCBO 2P 240V car.C 6A 0.03A type A 6kA 2UM ADA956D

Name: ADA956D
Brand: Hager
SKU: ADA956D
Price: 202 CHF

Disjoncteur différentiel Hager RCBO, nombre de pôles (total) 2, tension assignée 240 V, caractéristique de déclenchement C, courant assigné 6 A, courant de défaut assigné 0.03 A, type de courant différentiel A, puissance de commutation assignée selon EN 61009 6 kA, largeur en unités de division 2

EAN

3250611010708

E-nr.

804 216 264

VPE

1 pc.

Groupe de rabais

Prix*

202.00 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

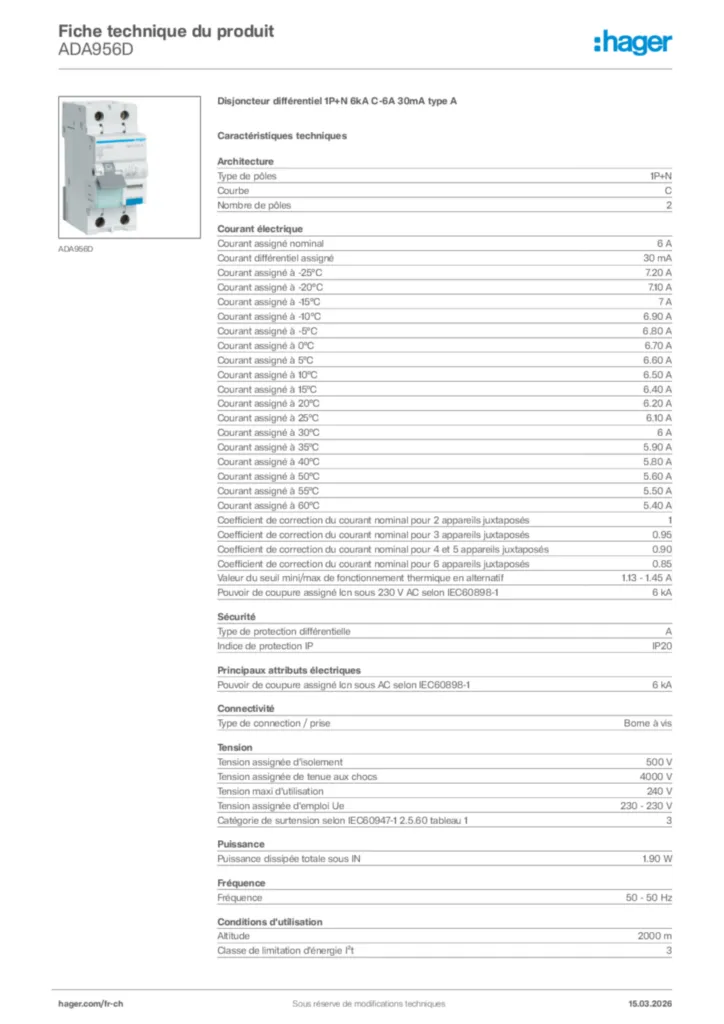

Télécharger la fiche produit

Complétez votre système

Capuchon/bande de protection pour jeu de barres de phase 2 produit(s) disponible(s)
Jeu de barres de phase modulaire 5 produit(s) disponible(s)
Cache-borne 2 produit(s) disponible(s)
Fonctions interverouillage 2 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

6 A
Courant différentiel assigné

30 mA
Courant assigné à -25°C

7,20 A
Courant assigné à -20°C

7,10 A
Courant assigné à -15°C

7 A
Courant assigné à -10°C

6,90 A
Courant assigné à -5°C

6,80 A
Courant assigné à 0°C

6,70 A
Courant assigné à 5°C

6,60 A
Courant assigné à 10°C

6,50 A
Courant assigné à 15°C

6,40 A
Courant assigné à 20°C

6,20 A
Courant assigné à 25°C

6,10 A
Courant assigné à 30°C

6 A
Courant assigné à 35°C

5,90 A
Courant assigné à 40°C

5,80 A
Courant assigné à 50°C

5,60 A
Courant assigné à 55°C

5,50 A
Courant assigné à 60°C

5,40 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

6 kA

Type de protection différentielle

A
Indice de protection IP

IP20

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Type de connection / prise

Borne à vis

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension maxi d'utilisation

240 V
Tension assignée d'emploi Ue

230 - 230 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

Puissance dissipée totale sous IN

1,90 W

Fréquence

50 - 50 Hz

Altitude

2000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

2000

Section de raccordement en câble souple

1 - 16 mm²
Section de raccordement en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes aval à vis, en câble souple

1 - 16 mm²
Section de raccord bornes aval en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Couple de serrage

2,10 - 2,10 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne bi-connect

Nombre de modules

2

Hauteur

93 mm
Largeur

35 mm
Profondeur

68 mm

Compatible avec montage Rail DIN

Oui

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
