ADA920C - Disjoncteur différentiel Hager RCBO 2P 230V car.C 20A 0.03A type A 2UM

Appareils modulaires

Disjoncteur différentiel Hager RCBO 2P 230V car.C 20A 0.03A type A 2UM ADA920C

Name: ADA920C
Brand: Hager
SKU: ADA920C1
Price: 161.5 CHF

EAN

3250611013419

E-nr.

804 120 264

VPE

1 pc.

Groupe de rabais

Prix*

161,50 CHF

/ pc. *

Ajouter à une liste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

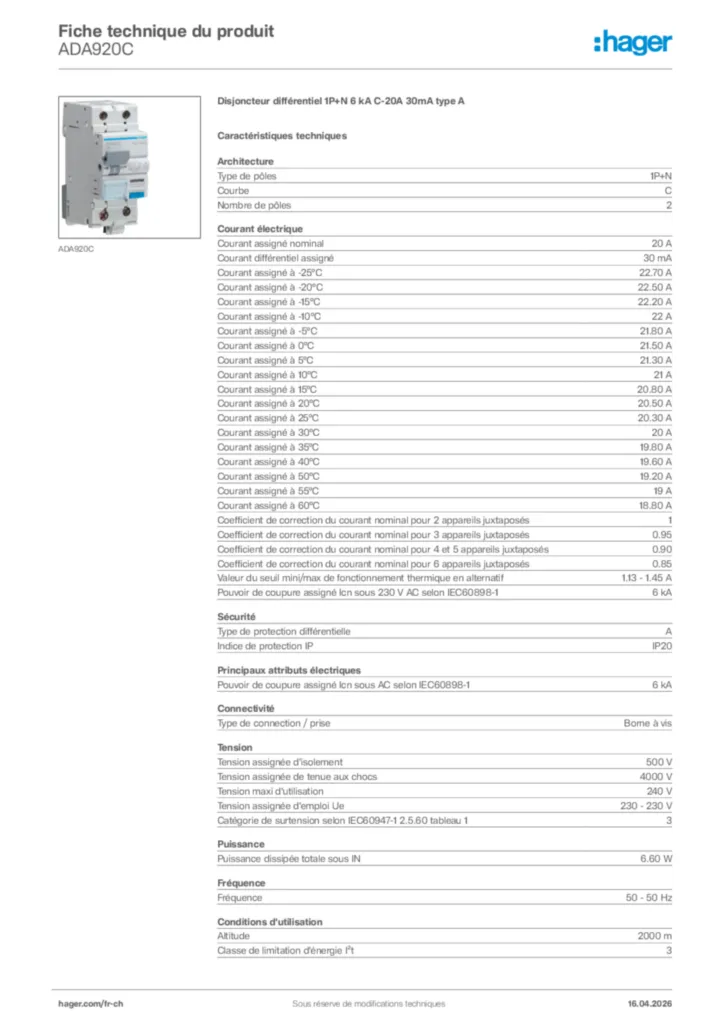

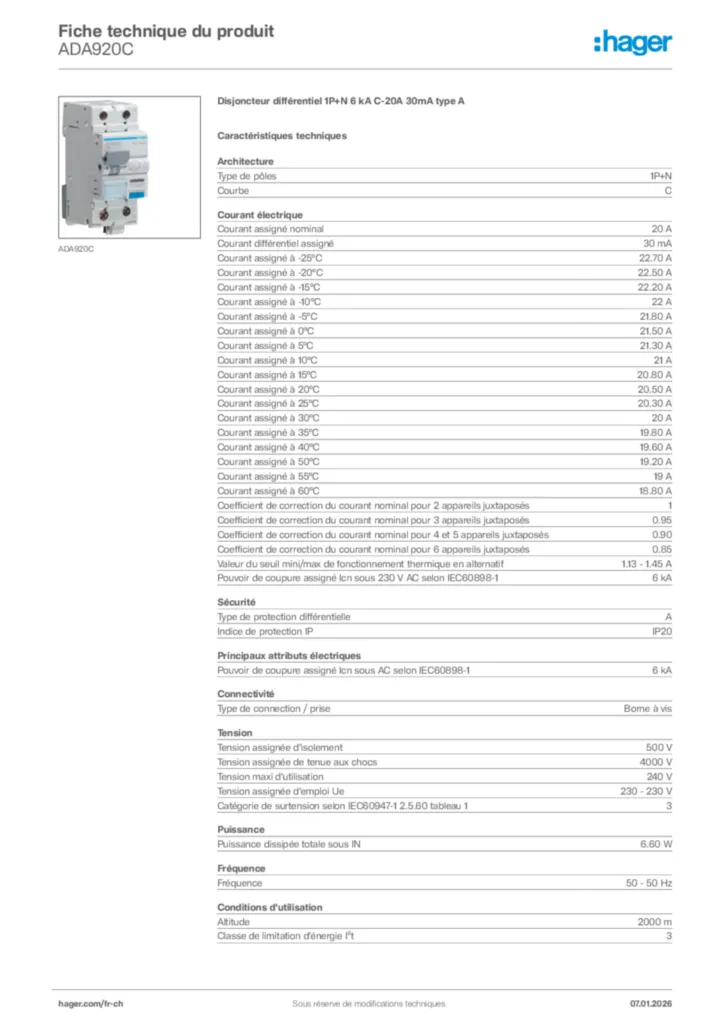

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 2 produit(s) disponible(s)
Fonctions interverouillage 2 produit(s) disponible(s)
Voir plus 9 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

20 A
Courant différentiel assigné

30 mA
Courant assigné à -25°C

22,70 A
Courant assigné à -20°C

22,50 A
Courant assigné à -15°C

22,20 A
Courant assigné à -10°C

22 A
Courant assigné à -5°C

21,80 A
Courant assigné à 0°C

21,50 A
Courant assigné à 5°C

21,30 A
Courant assigné à 10°C

21 A
Courant assigné à 15°C

20,80 A
Courant assigné à 20°C

20,50 A
Courant assigné à 25°C

20,30 A
Courant assigné à 30°C

20 A
Courant assigné à 35°C

19,80 A
Courant assigné à 40°C

19,60 A
Courant assigné à 50°C

19,20 A
Courant assigné à 55°C

19 A
Courant assigné à 60°C

18,80 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

6 kA

Type de protection différentielle

A
Indice de protection IP

IP20

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Type de connection / prise

Borne à vis

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension maxi d'utilisation

240 V
Tension assignée d'emploi Ue

230 - 230 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

Puissance dissipée totale sous IN

6,60 W

Fréquence

50 - 50 Hz

Altitude

2000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

2000

Section de raccordement en câble souple

1 - 16 mm²
Section de raccordement en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes aval à vis, en câble souple

1 - 16 mm²
Section de raccord bornes aval en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Couple de serrage

2,10 - 2,10 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne bi-connect, Jeu de barres

Nombre de modules

2

Hauteur

93 mm
Largeur

35 mm
Profondeur

68 mm

Compatible avec montage Rail DIN

Oui

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

REACH declaration ADA920C (english)

PDF

103,10 kB

RoHS declaration ADA920C (english)

PDF

103,84 kB

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

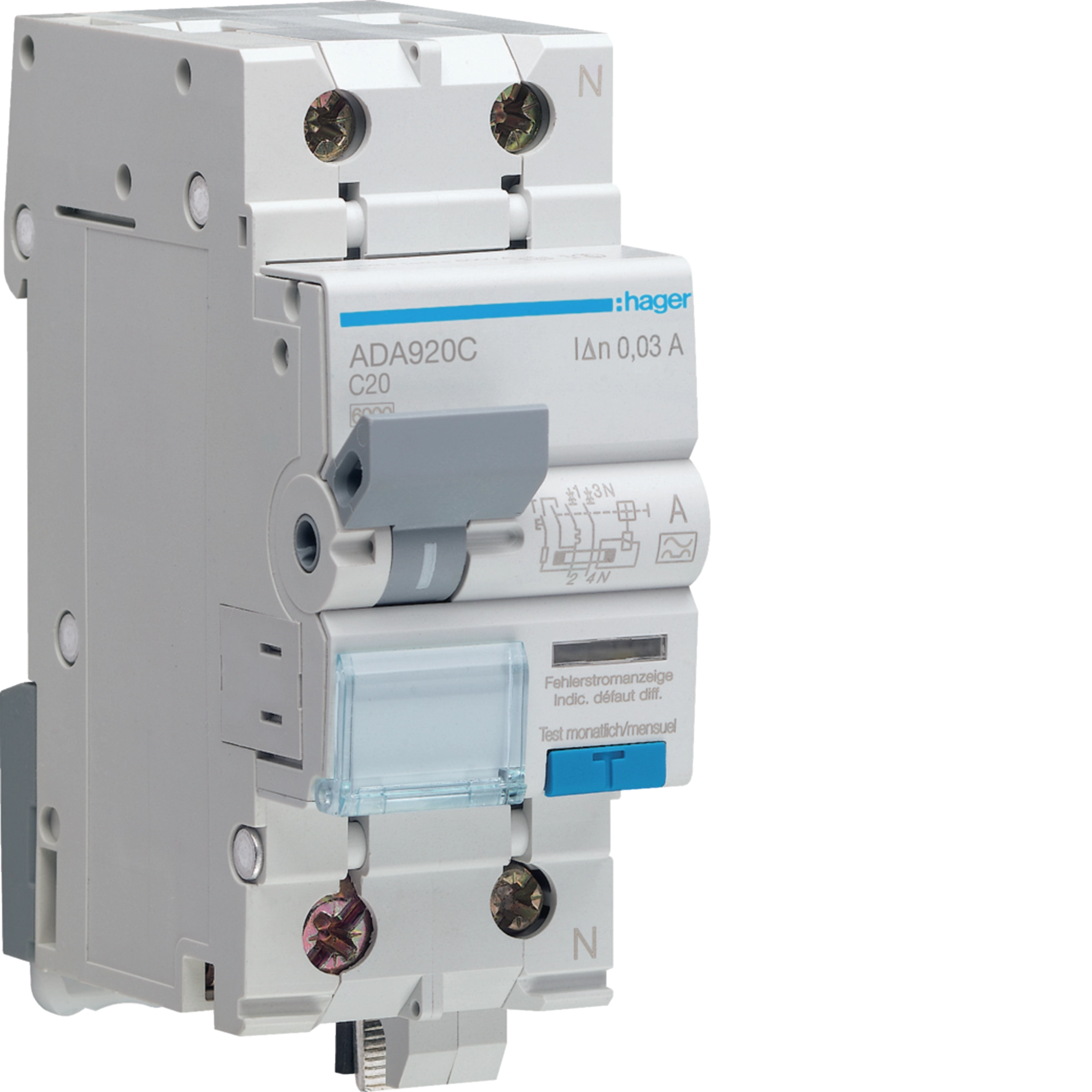

Image produit ADA920C
