Appareils modulaires

Disjoncteur différentiel 1P+N 6 kA C-10A 30mA type A ADA910C

EAN

3250611013389

E-nr.

804 118 264

VPE

1 pc.

Groupe de rabais

174.00 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

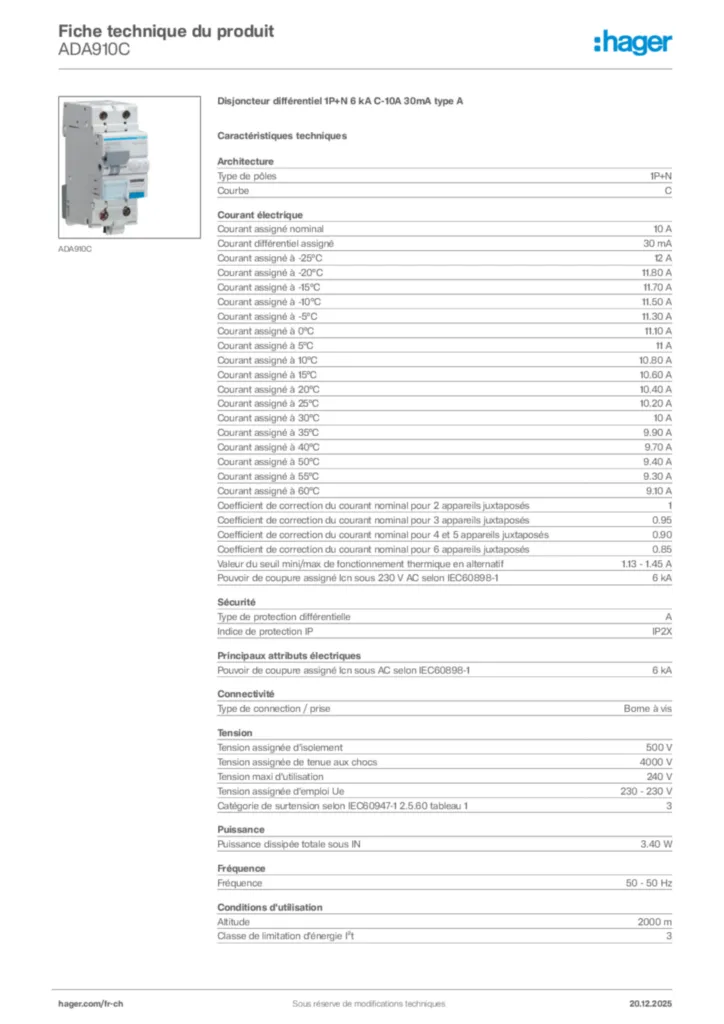

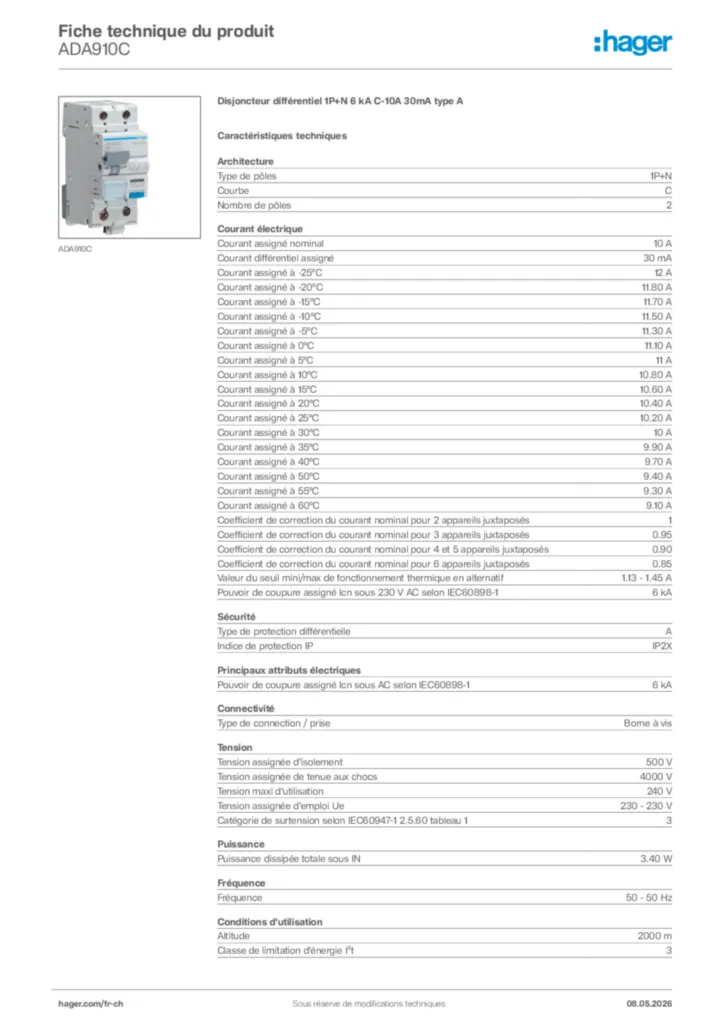

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 2 produit(s) disponible(s)
Fonctions interverouillage 2 produit(s) disponible(s)
Voir plus 9 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

10 A
Courant différentiel assigné

30 mA
Courant assigné à -25°C

12 A
Courant assigné à -20°C

11,80 A
Courant assigné à -15°C

11,70 A
Courant assigné à -10°C

11,50 A
Courant assigné à -5°C

11,30 A
Courant assigné à 0°C

11,10 A
Courant assigné à 5°C

11 A
Courant assigné à 10°C

10,80 A
Courant assigné à 15°C

10,60 A
Courant assigné à 20°C

10,40 A
Courant assigné à 25°C

10,20 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,90 A
Courant assigné à 40°C

9,70 A
Courant assigné à 50°C

9,40 A
Courant assigné à 55°C

9,30 A
Courant assigné à 60°C

9,10 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A

Type de protection différentielle

A
Indice de protection IP

IP2X

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Type de connection / prise

Borne à vis

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension maxi d'utilisation

240 V
Tension assignée d'emploi Ue

230 - 230 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

Puissance dissipée totale sous IN

3,40 W

Fréquence

50 - 50 Hz

Altitude

2000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

2000

Section de raccordement en câble souple

1 - 16 mm²
Section de raccordement en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Couple de serrage

2,10 - 2,10 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne bi-connect, Jeu de barres

Nombre de modules

2

Hauteur

93 mm
Largeur

35 mm
Profondeur

68 mm

Compatible avec montage Rail DIN

Oui
