Disjoncteur différentiel Hager RCBO 2P 240V car.B 20A 0.03A type A 10kA 2UM ADA520D

Disjoncteur différentiel Hager RCBO, nombre de pôles (total) 2, tension assignée 240 V, caractéristique de déclenchement B, courant assigné 20 A, courant de défaut assigné 0.03 A, type de courant différentiel A, puissance de commutation assignée selon EN 61009 10 kA, largeur en unités de division 2
EAN
3250611067771
E-nr.
806 050 264
VPE
1 pc.
Groupe de rabais
A2
Prix*
176.00 CHF
/ pc. *
176.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Disjoncteur différentiel Hager RCBO 2P 240V car.B 20A 0.03A type A 10kA 2UM

ADA520D

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Voir plus (18)
    • Capu­chon/­bande de protec­tion pour jeu de barres de phase 2 produit(s) disponible(s)
    • Jeu de barres de phase modu­laire 5 produit(s) disponible(s)
    • Cache-­borne 2 produit(s) disponible(s)
    • Fonc­tions inter­ve­rouillage 2 produit(s) disponible(s)
    • Bloc de contact auxi­liaire 3 produit(s) disponible(s)
    • bobine à émis­sion 2 produit(s) disponible(s)

    Complétez votre système

    • Capu­chon/­bande de protec­tion pour jeu de barres de phase
    • Jeu de barres de phase modu­laire
    • Cache-­borne
    • Fonc­tions inter­ve­rouillage
    • Bloc de contact auxi­liaire
    • bobine à émis­sion
    • Déclen­cheur à sous-­ten­sion
    • Acces­soires méca­niques pour appa­reillage basse tension
    • KZN023

      Bouchon latéral pour barres de pontage 2P et 3P
      9.45 CHF  / 10 pc.*
    • KZN024

      Bouchon latéral pour barre de pontage 4P
      9.45 CHF  / 10 pc.*
    • KDN263A

      Barre de pontage 2P 63A fourche 10mm² 12M
      14.00 CHF  / pc.*
    • KDN280B

      Barre de pontage 2P 80A fourche 16mm² 57M
      60.30 CHF  / pc.*
    • KDN451E

      Barre de pontage 3x(P+N) 80A fourche 16mm² 54M
      142.50 CHF  / pc.*
    • KDN451D

      Barre de pontage 3x(P+N) 80A fourche 16mm² 12M
      27.45 CHF  / pc.*
    • KDN280A

      Barre de pontage 2P 80A fourche 16mm² 12M
      14.40 CHF  / pc.*
    • AZ002

      1 jeu de 2 cache-bornes plombables gris pour disjoncteur différentiel 2 à 40A 2M
      2.00 CHF  / pc.*
    • AZN003

      Capot cache-borne inférieur IP2X pour disjoncteur différentiel
      2.00 CHF  / pc.*
    • MZN175

      Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
      14.35 CHF  / pc.*
    • MZN176

      Fil de verrouillage pour produits modulaires
      18.40 CHF  / 10 pc.*
    • MZ202

      Contact signal défaut 10+1F 6A 240V AC
      26.25 CHF  / pc.*
    • MZ201

      Contact auxiliaire 10+1F 6A 240V AC
      22.65 CHF  / pc.*
    • MZ221

      Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
      25.20 CHF  / pc.*
    • MZ204

      Bobine à émission 24-48V AC 12-48V DC
      59.90 CHF  / pc.*
    • MZ203

      Bobine à émission 230-415V AC 110-130V DC
      56.80 CHF  / pc.*
    • MZ206

      Bobine manque tension 230V AC
      56.80 CHF  / pc.*
    • LZ060

      Intercalaire de dissipation
      1.45 CHF  / pc.*

    Caractéristiques techniques

    Archi­tec­ture
    • Type de pôles
      1P+N
    • Courbe
      B
    Sécu­rité
    • Type de protec­tion diffé­ren­tielle
      A
    • Indice de protec­tion IP
      IP20
    Instal­la­tion, montage
    • Couple de serrage nominal borne basse
      2,10 - 2,10 Nm
    • Couple de serrage nominal borne haute
      2,10 - 2,10 Nm
    • Couple de serrage
      2,10 - 2,10 Nm
    • Type de raccor­de­ment haut pour produits modu­laires
      Borne à vis
    • Type de raccor­de­ment bas pour produits modu­laires
      Borne bi-connect
    Prin­ci­paux attri­buts élec­triques
    • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
      10 kA
    Connec­ti­vité
    • Type de connec­tion / prise
      Borne à vis
    Tension
    • Tension assi­gnée d'iso­le­ment
      500 V
    • Tension assi­gnée de tenue aux chocs
      4000 V
    • Tension maxi d'uti­li­sa­tion
      240 V
    • Tension assi­gnée d'em­ploi Ue
      240 - 240 V
    • Caté­gorie de surten­sion selon IEC60947-1 2.5.60 tableau 1
      3
    • Type de tension d'ali­men­ta­tion
      AC
    Courant élec­trique
    • Courant assigné nominal
      20 A
    • Courant diffé­ren­tiel assigné
      30 mA
    • Courant assigné à -25°C
      22,70 A
    • Courant assigné à -20°C
      22,50 A
    • Courant assigné à -15°C
      22,20 A
    • Courant assigné à -10°C
      22 A
    • Courant assigné à -5°C
      21,80 A
    • Courant assigné à 0°C
      21,50 A
    • Courant assigné à 5°C
      21,30 A
    • Courant assigné à 10°C
      21 A
    • Courant assigné à 15°C
      20,80 A
    • Courant assigné à 20°C
      20,50 A
    • Courant assigné à 25°C
      20,30 A
    • Courant assigné à 30°C
      20 A
    • Courant assigné à 35°C
      19,80 A
    • Courant assigné à 40°C
      19,60 A
    • Courant assigné à 45°C
      19,40 A
    • Courant assigné à 50°C
      19,20 A
    • Courant assigné à 55°C
      19 A
    • Courant assigné à 60°C
      18,80 A
    • Coef­fi­cient de correc­tion du courant nominal pour 2 appa­reils juxta­posés
      1
    • Valeur du seuil mini/max de fonc­tion­ne­ment ther­mique en alter­natif
      1,13 - 1,45 A
    • Coef­fi­cient de correc­tion du courant nominal pour 3 appa­reils juxta­posés
      0,95
    • Coef­fi­cient de correc­tion du courant nominal pour 4 et 5 appa­reils juxta­posés
      0,90
    • Coef­fi­cient de correc­tion du courant nominal pour 6 appa­reils juxta­posés
      0,85
    • Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
      10 kA
    • Pouvoir de coupure de service Ics AC selon IEC60898-1
      7,50 kA
    Puis­sance
    • Puis­sance dissipée totale sous IN
      6,60 W
    Fréquence
    • Fréquence
      50 - 50 Hz
    Condi­tions d'uti­li­sa­tion
    • Alti­tude
      2000 m
    • Classe de limi­ta­tion d'énergie I²t
      3
    • Tempé­ra­ture de service
      -25 - 40 °C
    • Tempé­ra­ture de stocka­ge/­trans­port
      -25 - 70 °C
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      2
    • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
      Pout tous climats
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      2000
    • Endu­rance méca­nique nombre de manœuvres
      2000
    Raccor­de­ment
    • Section de raccor­de­ment en câble souple
      1 - 16 mm²
    • Section de raccor­de­ment en câble rigide
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble souple
      1 - 16 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble rigide
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1 - 16 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1 - 25 mm²
    Capa­cité
    • Nombre de modules
      2
    Dimen­sions
    • Hauteur
      83 mm
    • Largeur
      35 mm
    • Profon­deur
      68 mm

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    Document PEP en-GB 2025-11-26
    PDF
    1,33 MB
    Hager déclaration REACH ADA520D
    PDF
    Hager Rapport RoHS ADA520D
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image ADA520D | Hager Suisse

      Image produit ADA520D

    • Fiche technique

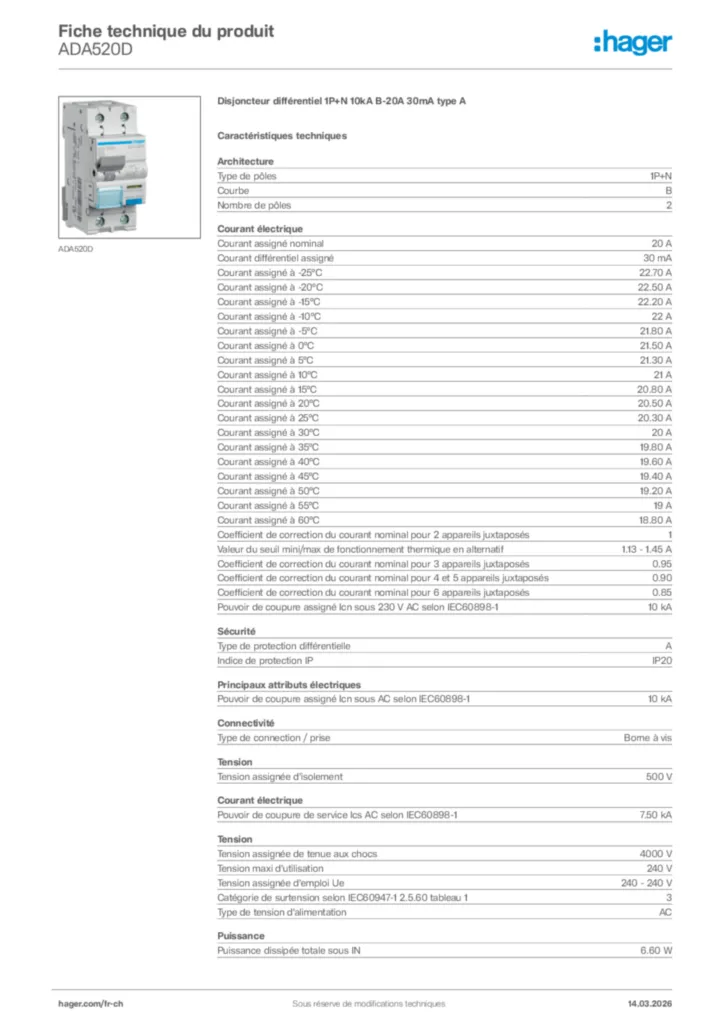

      Image Hager Fiche technique du produit ADA520D | Hager Suisse

      Hager Fiche technique du produit ADA520D

      Disjoncteur différentiel 1P+N 10kA B-20A 30mA type A

      PDF

    • Guide d'installation

      Image Guide d'installation en-GB, fr-FR, de-DE, it-IT 2022-03-24 | Hager Suisse

      Guide d'installation en-GB, fr-FR, de-DE, it-IT 2022-03-24

      PDF
      1,45 MB

    • Annexe technique (produit unique)

      Image Annexe technique (produit unique) de-DE 2021-10-20 | Hager Suisse

      Annexe technique (produit unique) de-DE 2021-10-20

      PDF
      847,80 kB
