Alignement des bornes hautes pour produits modulaires
Bornes alignées
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
10 kA
Tension assignée d'emploi Ue
240 V
Fréquence assignée
50 Hz
Tension
Tension assignée d'isolement
500 V
Tension maxi d'utilisation
240 V
Tension assignée de tenue aux chocs
4 kV
Intensité du courant
Courant différentiel assigné
30 mA
Courant assigné nominal
16 A
Tenue au non déclenchement onde 8-20µs
250 A
Pouvoir de fermeture et de coupure
10000 A
Valeur du seuil mini/max de fonctionnement thermique en alternatif
1.13 / 1.45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif
3 / 5 In
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
10 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2
10 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
10 kA
Courant / température
Courant assigné à -25°C
18.5 A
Courant assigné à -20°C
18.3 A
Courant assigné à -15°C
18.1 A
Courant assigné à -10°C
17.9 A
Courant assigné à -5°C
17.7 A
Courant assigné à 0°C
17.4 A
Courant assigné à 5°C
17.2 A
Courant assigné à 10°C
17 A
Courant assigné à 15°C
16.7 A
Courant assigné à 20°C
16.5 A
Courant assigné à 25°C
16.2 A
Courant assigné à 30°C
16 A
Courant assigné à 35°C
15.8 A
Courant assigné à 40°C
15.6 A
Courant assigné à 45°C
15.4 A
Courant assigné à 50°C
15.2 A
Courant assigné à 55°C
15 A
Courant assigné à 60°C
14.8 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés
0.95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
0.9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés
0.85
Dimensions
Profondeur produit installé
68 mm
Hauteur produit installé
83 mm
Largeur produit installé
35 mm
Fréquence
Fréquence
50 Hz
Sélectivité
Calibre maximal du fusible aval aM pour une sélectivité sur CC
2 A
Calibre maximal du fusible aval gI pour une sélectivité sur CC
6 A
Calibre minimal du fusible amont aM pour une sélectivité sur CC
20 A
Calibre minimal du fusible amont gI pour une sélectivité sur CC
20 A
Puissance
Puissance dissipée totale sous IN
5.2 W
Puissance dissipée par pôle à In
3.8 W
Déclenchement
Protégé contre les déclenchements intempestifs
Non
Endurance
Endurance électrique en nombre de cycles
2000
Endurance mécanique nombre de manoeuvres
2000
Connexion
Section de raccordement des bornes aval à vis, en câble souple
1 / 16 mm²
Section de raccord bornes aval en câble rigide
1 / 25 mm²
Section de raccordement en câble souple
1 / 16mm²
Section de raccordement des bornes amont à vis, en câble rigide
1 / 25 mm²
Section de raccordement des bornes amont à vis, en câble souple
1 / 16 mm²
Standards
Texte norme
EN 61009-1
Directive européenne WEEE
concerné
Sécurité
Indice de protection IP
IP2X
Type de protection différentielle
A
Conformité REACH
Non
Conforme à la directive RoHS
Oui
Sans halogène
Non
Conditions d'utilisation
Température de service
-25…40 °C
Classe de limitation d'énergie I²t
3
Altitude
2000 m
Température de stockage/transport
-25…70 °C
Température
Température de calibration
30 °C
Documents

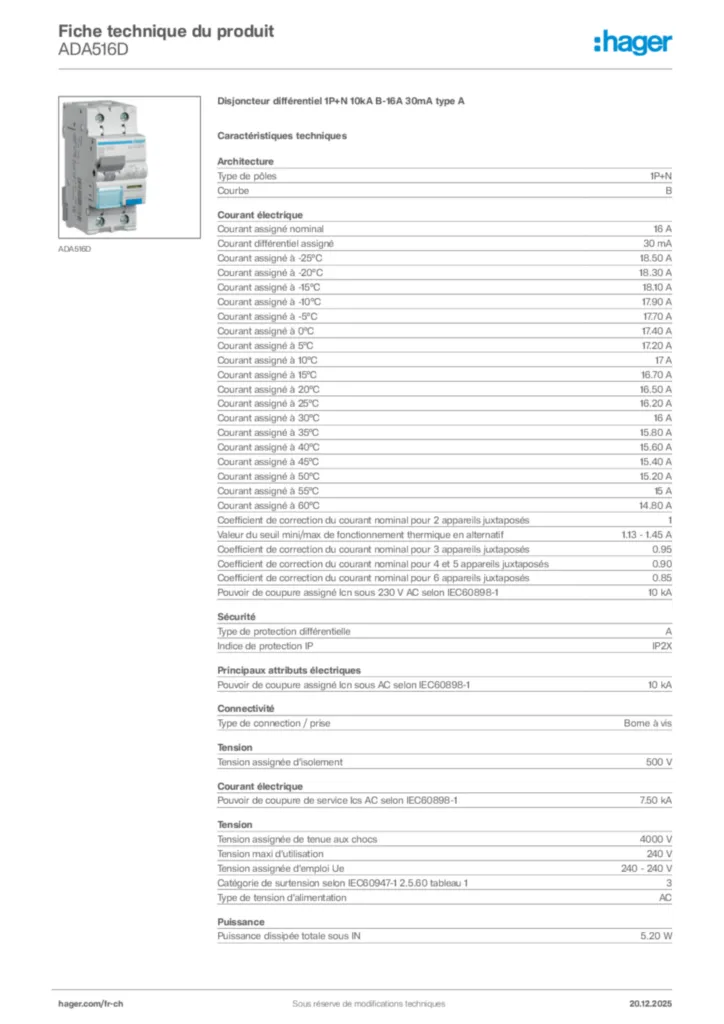

Image produit
