Disjoncteur différentiel Hager RCBO 2P 230V car.B 13A 0.01A type A 2UM ACA963C
EAN
3250611013556
E-nr.
804 029 254
VPE
1 pc.
Groupe de rabais
A2
Prix*
185,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 3 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Fonctions interverouillage 2 produit(s) disponible(s) -
Voir plus 9 autre(s) produit(s) disponible(s)
Complétez votre système
-
LZ060
Intercalaire de dissipation
1.45 CHF / pc.*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
22.65 CHF / pc.* -
MZ202Contact signal défaut 10+1F 6A 240V AC
26.25 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
25.20 CHF / pc.*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
56.80 CHF / pc.* -
MZ204Bobine à émission 24-48V AC 12-48V DC
59.90 CHF / pc.*
-
MZ205
Bobine manque tension 48V DC
59.90 CHF / pc.* -
MZ206Bobine manque tension 230V AC
56.80 CHF / pc.*
-
MZN175
Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
14.35 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
18.40 CHF / pc.*
-
KDN263ABarre de pontage 2P 63A fourche 10mm² 12M
14.00 CHF / pc.* -
KDN280ABarre de pontage 2P 80A fourche 16mm² 12M
14.40 CHF / pc.* -
KDN280BBarre de pontage 2P 80A fourche 16mm² 57M
60.30 CHF / pc.* -
KDN451DBarre de pontage 3x(P+N) 80A fourche 16mm² 12M
27.45 CHF / pc.* -
KDN451EBarre de pontage 3x(P+N) 80A fourche 16mm² 54M
142.50 CHF / pc.*
-
KZN023Bouchon latéral pour barres de pontage 2P et 3P
9.45 CHF / pc.* -
KZN024Bouchon latéral pour barre de pontage 4P
9.45 CHF / pc.*

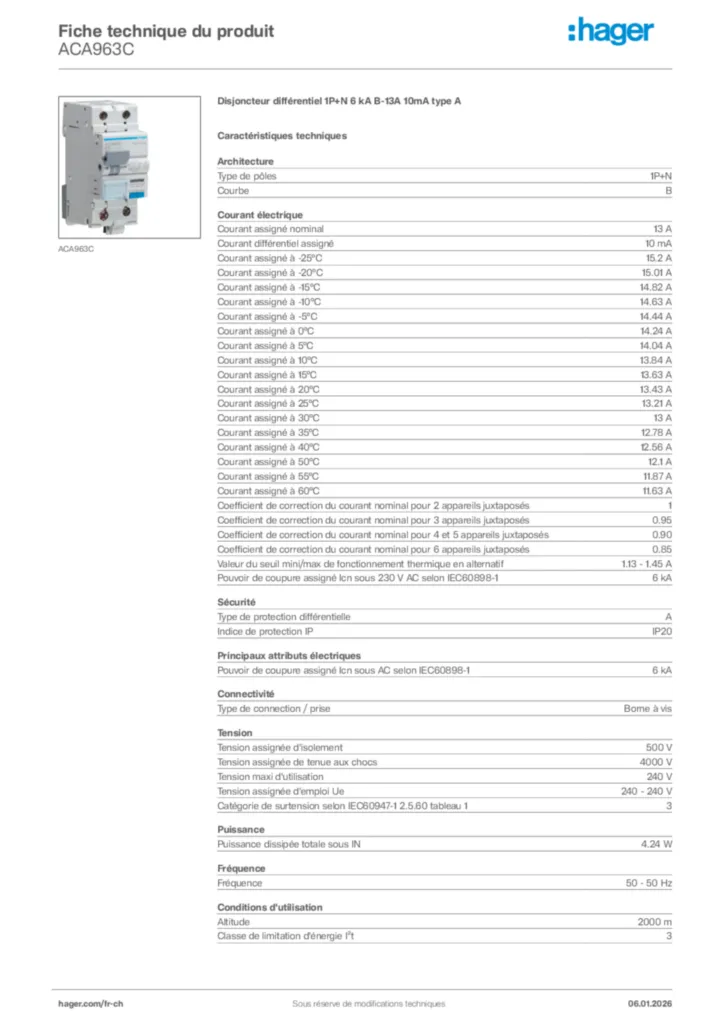

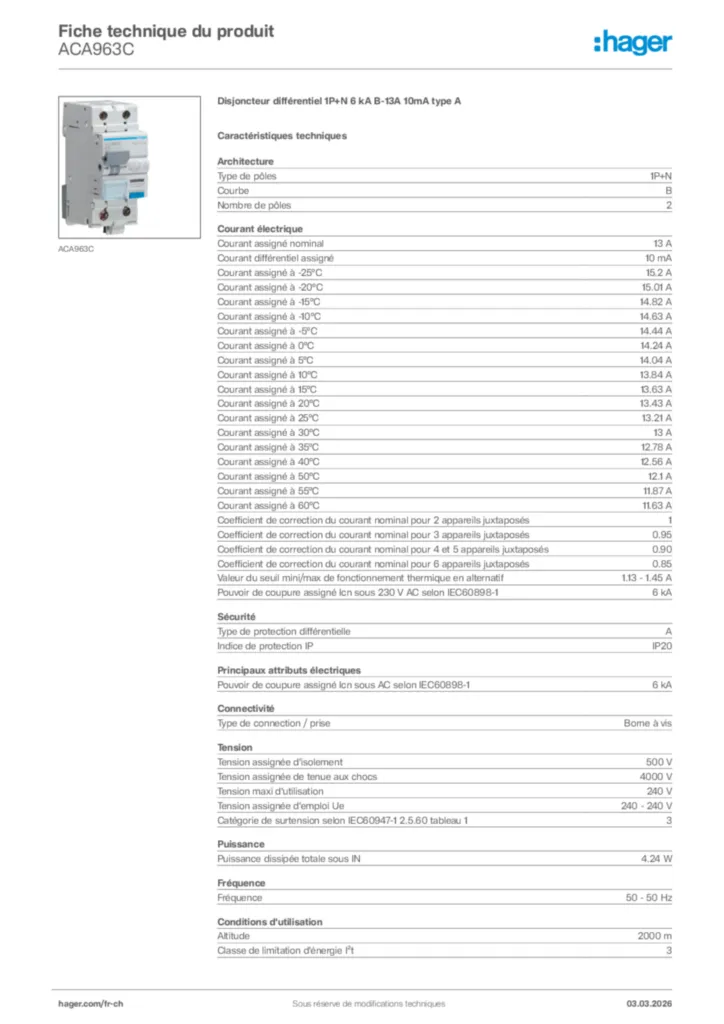

Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
CourbeB
Courant électrique
-
Courant assigné nominal13 A
-
Courant différentiel assigné10 mA
-
Courant assigné à -25°C15,2 A
-
Courant assigné à -20°C15,01 A
-
Courant assigné à -15°C14,82 A
-
Courant assigné à -10°C14,63 A
-
Courant assigné à -5°C14,44 A
-
Courant assigné à 0°C14,24 A
-
Courant assigné à 5°C14,04 A
-
Courant assigné à 10°C13,84 A
-
Courant assigné à 15°C13,63 A
-
Courant assigné à 20°C13,43 A
-
Courant assigné à 25°C13,21 A
-
Courant assigné à 30°C13 A
-
Courant assigné à 35°C12,78 A
-
Courant assigné à 40°C12,56 A
-
Courant assigné à 50°C12,1 A
-
Courant assigné à 55°C11,87 A
-
Courant assigné à 60°C11,63 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-16 kA
Sécurité
-
Type de protection différentielleA
-
Indice de protection IPIP20
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Connectivité
-
Type de connection / priseBorne à vis
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
-
Tension maxi d'utilisation240 V
-
Tension assignée d'emploi Ue240 - 240 V
-
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 13
Puissance
-
Puissance dissipée totale sous IN4,24 W
Fréquence
-
Fréquence50 - 50 Hz
Conditions d'utilisation
-
Altitude2000 m
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 40 °C
-
Température de stockage/transport-25 - 70 °C
Endurance
-
Endurance électrique en nombre de cycles2000
-
Endurance mécanique nombre de manœuvres2000
Raccordement
-
Section de raccordement en câble souple1 - 16 mm²
-
Section de raccordement en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes aval à vis, en câble souple1 - 16 mm²
-
Section de raccord bornes aval en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
Installation, montage
-
Couple de serrage2,10 - 2,10 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne bi-connect
Capacité
-
Nombre de modules2
Dimensions
-
Hauteur93 mm
-
Largeur35 mm
-
Profondeur68 mm
