Lors de la commande de cette armoire de trottoir, veuillez également commander le remplissage socle (ZAY95075) pour éviter la condensation et les remontées d'humidité dans l'armoire de distribution.
EAN
3250611073000
Conditionnement
1 pièce
Armoire trottoir, polyester, pour univers N, socle à encastrer, 2010x839x277mm ZAL73US
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires indispensables
ZAY95075
Sac de remplissage pour socle enterré, 25 L, pour réduire la condensation
Accessoires
-
Entrée de câbles pour coffret et armoire 2 produit(s) disponible(s) -
Accessoires de montage 1 produit(s) disponible(s) -
Composants pour la porte 1 produit(s) disponible(s) -
Pochette / support documents 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Dimensions
-
Hauteur2010 mm
-
Largeur839 mm
-
Profondeur277 mm
-
Epaisseur de la paroi latérale3,5 mm
Sécurité
-
Indice de protection IPIP44
-
Classe de protectionClasse II
-
Type de verrouillageFermeture à 3-points
-
Résistance aux chocs IKIK10
Equipement
-
Nombre de travée de large3
-
Nombre d'ouvertures pour plaques à bride3
-
Nombre de rangées7
Installation, montage
-
Montage surPied
-
Adapté à un usage extérieurOui
Matières
-
CouleurGris clair
-
Code RAL7035
-
TraitementNon traité
-
MatièrePolyester renforcé de fibres de verre
-
Finition de la surfaceMat
Plastron, porte
-
Nombre de portes de l'armoire1
-
Nombre de serrures2
-
Porte transparenteNon
Tension
-
Tension nominale230 - 400 V
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

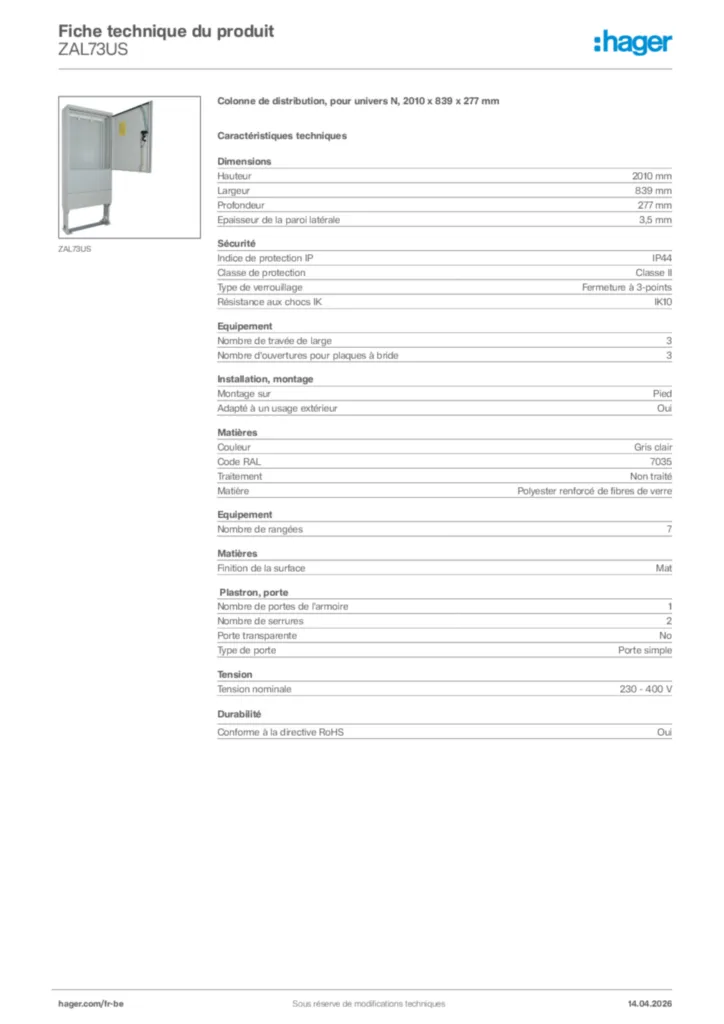

Hager Fiche technique du produit ZAL73US
Colonne de distribution, pour univers N, 2010 x 839 x 277 mm
PDF -
Guide d'installation
Guide d'installation International 2020-01-01
PDF628,68 kB -
Fiche technique produit
Fiche technique produit fr-FR 2025-07-30
PDF1,05 MB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-08-07
PDF151,09 kB
Plus de documentation
Découvrez nos autres produits de cette gamme
-
5
-
1
ZAY50994Profil semi-cylindre, Accessoire, avec deux clés -
2
ZAL52USColonne de distribution, pour univers N, 1710 x 583 x 277 mm -
3
ZAY78842Fermeture double, Accessoire, complète, sans profil semi-cylindre -
4
ZAL84UArmoire KVS pour kit univers hauteur 1355 x largeur 1110 x profondeur 315 mm -
5
ZAL83UArmoire KVS pour kit univers hauteur 1355 x largeur 780 x profondeur 315 mm
Cahiers de charges
Colonne de distribution, pour univers N, 2010 x 839 x 277 mm
Armoire de distribution conforme à la norme IEC61439-2/-3, classe de protection IP 44, en polyester renforcé de fibres de verre recyclable. Armoire de distribution vide, préparée pour l’installation de kits d'équipements univers N. Le boîtier est rainuré pour éviter les collages intempestifs. La porte des armoires sur socle peut s'ouvrir jusqu'à 180 degrés et est équipée d'une poignée intérieure pivotante avec serrure à cylindre. En option, un deuxième verrou peut être fourni. La ventilation, pour éviter la condensation, s'effectue via des gaines de ventilation tout en étant protégée contre la pénétration de corps étrangers.
L’armoire de distribution est équipée d’un socle enterré. Le socle enterré a une hauteur de 1000 mm. Il faut prévoir un remplissage du socle sur une hauteur de 20 à 30 cm afin d'éviter les remontées d'humidité et la condensation. En option, le socle enterré peut également être équipé d'une grille de fond qui garantit une installation stable sur des surfaces meubles.
Hauteur: 2010 mm
Largeur: 839 mm
Profondeur: 277 mm
Indice de protection IP: IP44
Classe de protection: Classe II
Type de verrouillage: Fermeture à 3-points
Nombre de travée de large: 3
Montage sur: Pied
Couleur: Gris clair
Code RAL: 7035
Nombre de portes de l'armoire: 1
Nombre de serrures: 2
Armoire de distribution conforme à la norme IEC61439-2/-3, classe de protection IP 44, en polyester renforcé de fibres de verre recyclable. Armoire de distribution vide, préparée pour l’installation de kits d'équipements univers N. Le boîtier est rainuré pour éviter les collages intempestifs. La porte des armoires sur socle peut s'ouvrir jusqu'à 180 degrés et est équipée d'une poignée intérieure pivotante avec serrure à cylindre. En option, un deuxième verrou peut être fourni. La ventilation, pour éviter la condensation, s'effectue via des gaines de ventilation tout en étant protégée contre la pénétration de corps étrangers.
L’armoire de distribution est équipée d’un socle enterré. Le socle enterré a une hauteur de 1000 mm. Il faut prévoir un remplissage du socle sur une hauteur de 20 à 30 cm afin d'éviter les remontées d'humidité et la condensation. En option, le socle enterré peut également être équipé d'une grille de fond qui garantit une installation stable sur des surfaces meubles.
Hauteur: 2010 mm
Largeur: 839 mm
Profondeur: 277 mm
Indice de protection IP: IP44
Classe de protection: Classe II
Type de verrouillage: Fermeture à 3-points
Nombre de travée de large: 3
Montage sur: Pied
Couleur: Gris clair
Code RAL: 7035
Nombre de portes de l'armoire: 1
Nombre de serrures: 2
