Armoire trottoir, polyester, pour univers N, sans socle, 1005x1110x315mm ZAL64U
Il est fortement recommandé d'installer le chauffage (ZAY55517) dans l'armoire de trottoir afin d'éviter la condensation.
EAN
3250611072973
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires indispensables
Accessoires
-
Cloison de séparation comptage/distribution 1 produit(s) disponible(s) -
Entrée de câbles pour coffret et armoire 3 produit(s) disponible(s) -
Accessoires de montage 1 produit(s) disponible(s) -
Composants pour la porte 1 produit(s) disponible(s) -
Composants panneau supérieur / toit 1 produit(s) disponible(s) -
Système de verrouillage 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Dimensions
-
Hauteur1005 mm
-
Largeur1110 mm
-
Profondeur315 mm
-
Epaisseur de la paroi latérale3,5 mm
Sécurité
-
Indice de protection IPIP44
-
Classe de protectionClasse II
-
Type de verrouillageFermeture à 3-points
-
Résistance aux chocs IKIK10
Equipement
-
Nombre de travée de large4
-
Nombre d'ouvertures pour plaques à bride4
-
Nombre de rangées6
Installation, montage
-
Montage surPied
-
Adapté à un usage extérieurOui
Matières
-
CouleurGris clair
-
Code RAL7035
-
TraitementNon traité
-
MatièrePolyester renforcé de fibres de verre
-
Finition de la surfaceMat
Plastron, porte
-
Nombre de portes de l'armoire2
-
Nombre de serrures2
-
Porte transparenteNon
Tension
-
Tension nominale230 - 400 V
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-

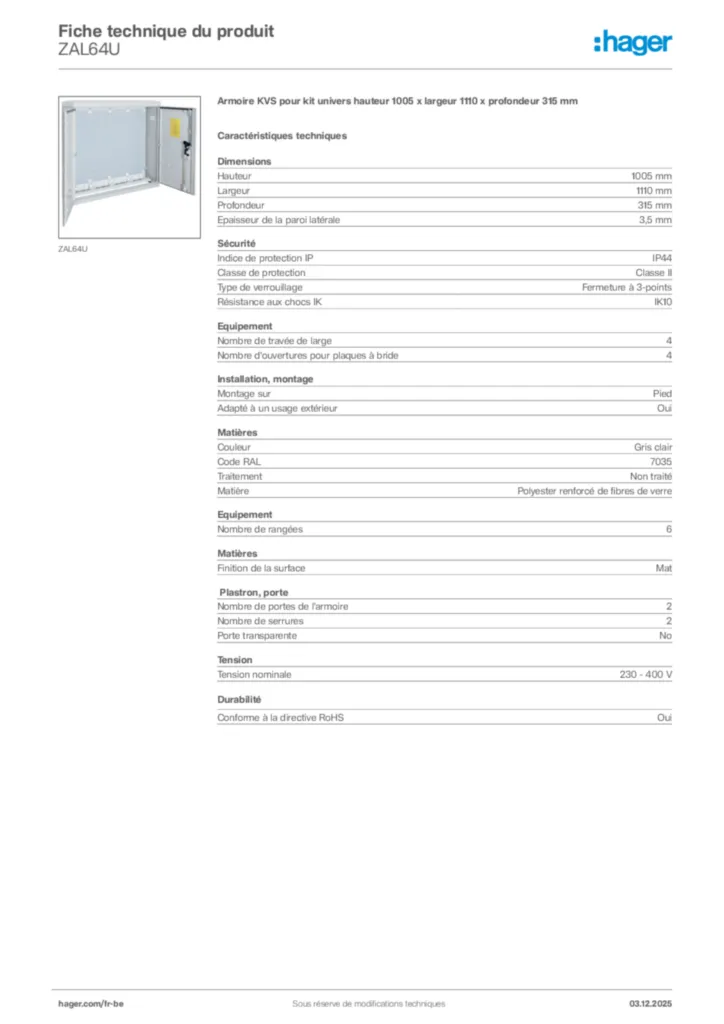

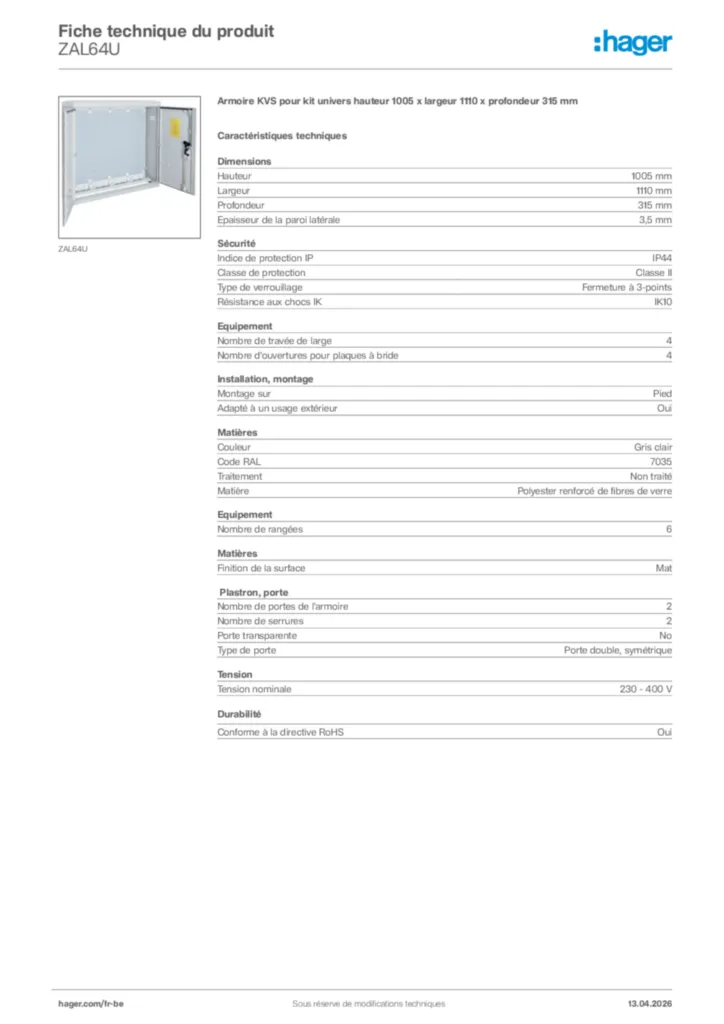

Product datasheet
Hager Fiche technique du produit ZAL64U
Armoire KVS pour kit univers hauteur 1005 x largeur 1110 x profondeur 315 mm
PDF -
Guide d'installation
Guide d'installation International 2020-01-01
PDF628,68 kB
Guide d'installation International 2020-04-02
PDF2,48 MB -
Fiche technique produit
Fiche technique produit fr-FR 2025-07-30
PDF1,05 MB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-08-07
PDF151,09 kB
Plus de documentation
Découvrez nos autres produits de cette gamme
-
5
-
1
ZAY95075Sac de remplissage pour socle enterré, 25 L, pour réduire la condensation -
2
ZAL52USColonne de distribution, pour univers N, 1710 x 583 x 277 mm -
3
ZAY78842Fermeture double, Accessoire, complète, sans profil semi-cylindre -
4
ZAL72USColonne de distribution, pour univers N, 2010 x 583 x 277 mm -
5
ZAX006Socle à enterrer hauteur 900 mm pour armoire KVS largeur 780 mm
Cahiers de charges
Armoire KVS pour kit univers hauteur 1005 x largeur 1110 x profondeur 315 mm
Armoire de distribution conforme à la norme IEC61439-2/-3, classe de protection IP 44, en polyester renforcé de fibres de verre recyclable. Armoire de distribution vide, préparée pour l’installation de kits d'équipements univers N. Le boîtier est rainuré pour éviter les collages intempestifs. La porte des armoires sur socle peut s'ouvrir jusqu'à 180 degrés et est équipée d'une poignée intérieure pivotante avec serrure à cylindre. En option, un deuxième verrou peut être fourni. La ventilation, pour éviter la condensation, s'effectue via des gaines de ventilation tout en étant protégée contre la pénétration de corps étrangers.
L’armoire de distribution peut être montée sur un socle enterré ou en surface équipé d’une entrée de câble adaptée à la taille du (des) câble(s).
Le socle enterré a une hauteur de 900 mm. En cas d'utilisation de ce socle, il faut prévoir un remplissage du socle sur une hauteur de 20 à 30 cm afin d'éviter les remontées d'humidité et la condensation. En option, le socle enterré peut également être équipé d'une grille de fond qui garantit une installation stable sur des surfaces meubles.
Le socle en surface a une hauteur de 250 mm. Il peut être équipé en option d'un rail pour la fixation des câbles d'entrées et de sorties.
Hauteur: 1005 mm
Largeur: 1110 mm
Profondeur: 315 mm
Indice de protection IP: IP44
Classe de protection: Classe II
Type de verrouillage: Fermeture à 3-points
Nombre de travée de large: 4
Montage sur: Pied
Couleur: Gris clair
Code RAL: 7035
Nombre de portes de l'armoire: 2
Nombre de serrures: 2
Armoire de distribution conforme à la norme IEC61439-2/-3, classe de protection IP 44, en polyester renforcé de fibres de verre recyclable. Armoire de distribution vide, préparée pour l’installation de kits d'équipements univers N. Le boîtier est rainuré pour éviter les collages intempestifs. La porte des armoires sur socle peut s'ouvrir jusqu'à 180 degrés et est équipée d'une poignée intérieure pivotante avec serrure à cylindre. En option, un deuxième verrou peut être fourni. La ventilation, pour éviter la condensation, s'effectue via des gaines de ventilation tout en étant protégée contre la pénétration de corps étrangers.
L’armoire de distribution peut être montée sur un socle enterré ou en surface équipé d’une entrée de câble adaptée à la taille du (des) câble(s).
Le socle enterré a une hauteur de 900 mm. En cas d'utilisation de ce socle, il faut prévoir un remplissage du socle sur une hauteur de 20 à 30 cm afin d'éviter les remontées d'humidité et la condensation. En option, le socle enterré peut également être équipé d'une grille de fond qui garantit une installation stable sur des surfaces meubles.
Le socle en surface a une hauteur de 250 mm. Il peut être équipé en option d'un rail pour la fixation des câbles d'entrées et de sorties.
Hauteur: 1005 mm
Largeur: 1110 mm
Profondeur: 315 mm
Indice de protection IP: IP44
Classe de protection: Classe II
Type de verrouillage: Fermeture à 3-points
Nombre de travée de large: 4
Montage sur: Pied
Couleur: Gris clair
Code RAL: 7035
Nombre de portes de l'armoire: 2
Nombre de serrures: 2
