Unité d'approvisionnement E09 en inox pour 18 modules, revêtement de sol 12 mm VEE0912E
EAN
4012002247600
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Prolongateur de crans de clipsage 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre

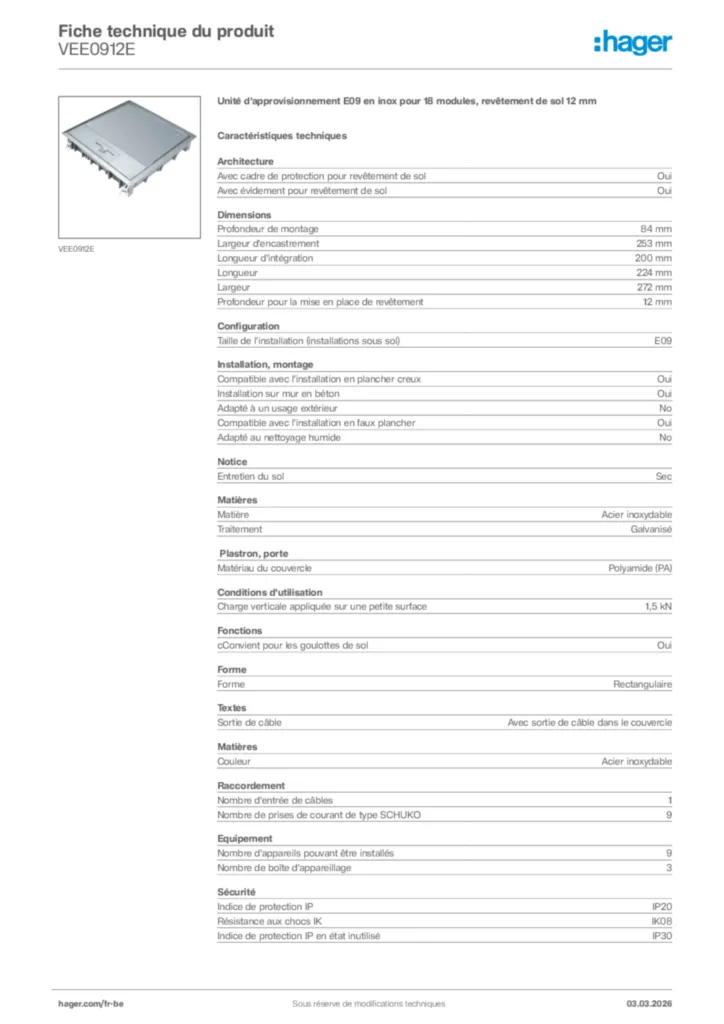

Caractéristiques techniques
Architecture
-
Avec cadre de protection pour revêtement de solOui
-
Avec évidement pour revêtement de solOui
Dimensions
-
Profondeur de montage84 mm
-
Largeur d'encastrement253 mm
-
Longueur d'intégration200 mm
-
Longueur224 mm
-
Largeur272 mm
-
Profondeur pour la mise en place de revêtement12 mm
Configuration
-
Taille de l'installation (installations sous sol)E09
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Installation sur mur en bétonOui
-
Adapté à un usage extérieurNon
-
Compatible avec l'installation en faux plancherOui
-
Adapté au nettoyage humideNon
Notice
-
Entretien du solSec
Matières
-
MatièreAcier inoxydable
-
TraitementGalvanisé
-
CouleurAcier inoxydable
Conditions d'utilisation
-
Charge verticale appliquée sur une petite surface1,5 kN
Plastron, porte
-
Matériau du couverclePolyamide (PA)
Fonctions
-
cConvient pour les goulottes de solOui
Forme
-
FormeRectangulaire
Textes
-
Sortie de câbleAvec sortie de câble dans le couvercle
Raccordement
-
Nombre d'entrée de câbles1
-
Nombre de prises de courant de type SCHUKO9
Equipement
-
Nombre d'appareils pouvant être installés9
-
Nombre de boîte d'appareillage3
Sécurité
-
Indice de protection IPIP20
-
Résistance aux chocs IKIK08
-
Indice de protection IP en état inutiliséIP30
Données environnementales
