Disjoncteur Boitier Moulé h3+ P250 Energy 3P3D 100A 50kA FTC HMT100NR
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Adaptateur de câble de données auxiliaires 8 produit(s) disponible(s)
-
Fonctions réseau auxiliaires 1 produit(s) disponible(s)
-
Accessoires électriques pour composants basse tension 2 produit(s) disponible(s)
-
Alimentation DC 1 produit(s) disponible(s)
-
Bobine à émission 5 produit(s) disponible(s)
-
Voir plus 26 autre(s) produit(s) disponible(s)
Complétez votre système

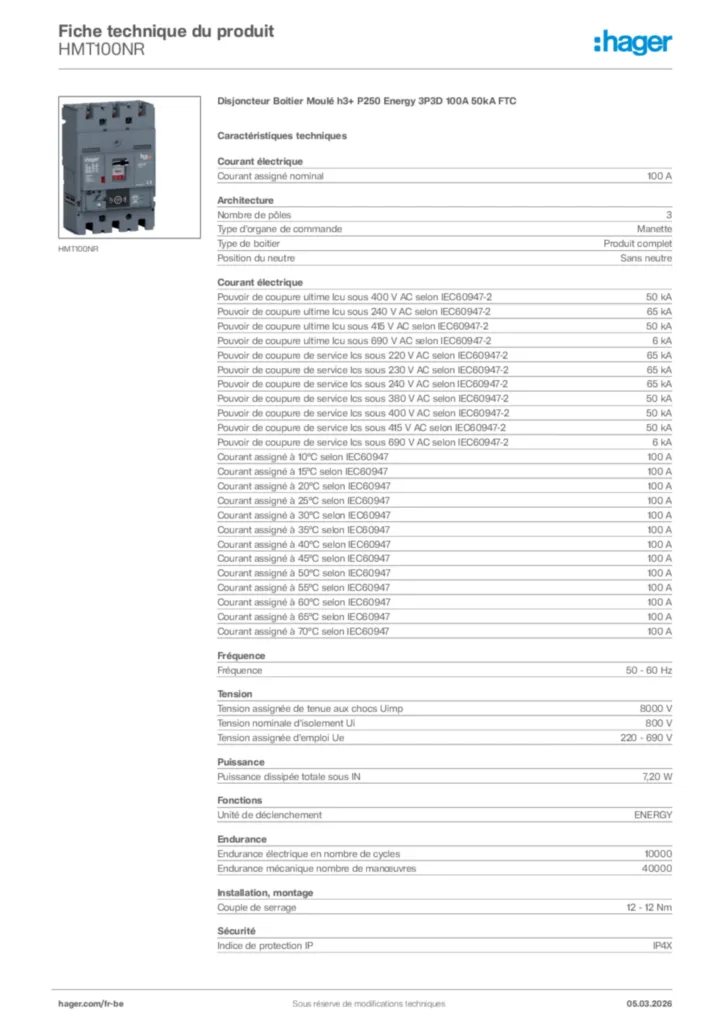

Caractéristiques techniques
-
Courant assigné nominal100 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-265 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-26 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-265 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-265 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-265 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-26 kA
-
Courant assigné à 10°C selon IEC60947100 A
-
Courant assigné à 15°C selon IEC60947100 A
-
Courant assigné à 20°C selon IEC60947100 A
-
Courant assigné à 25°C selon IEC60947100 A
-
Courant assigné à 30°C selon IEC60947100 A
-
Courant assigné à 35°C selon IEC60947100 A
-
Courant assigné à 40°C selon IEC60947100 A
-
Courant assigné à 45°C selon IEC60947100 A
-
Courant assigné à 50°C selon IEC60947100 A
-
Courant assigné à 55°C selon IEC60947100 A
-
Courant assigné à 60°C selon IEC60947100 A
-
Courant assigné à 65°C selon IEC60947100 A
-
Courant assigné à 70°C selon IEC60947100 A
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
-
Fréquence50 - 60 Hz
-
Tension assignée de tenue aux chocs Uimp8000 V
-
Tension nominale d'isolement Ui800 V
-
Tension assignée d'emploi Ue220 - 690 V
-
Unité de déclenchementENERGY
-
Puissance dissipée totale sous IN7,20 W
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres40000
-
Couple de serrage12 - 12 Nm
-
Position de montage/connexionAvant
-
Indice de protection IPIP4X
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
-
CadenassableOui
-
Matériau du câbleCuivre, Aluminium
-
Compatible avec bloc différentielNon
-
convient pour leRail DINNon
-
Convient au tableau de distributionOui
-
Hauteur165 mm
-
Largeur105 mm
-
Profondeur97 mm
