Disjoncteur Boitier Moulé h3+ P630 Energy 4P4D N0-50-100% 630A 70kA FTC HEW631NR

Name: HEW631NR
Brand: Hager
SKU: HEW631NR20

EAN

3250613197421

Conditionnement

1 pièce

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

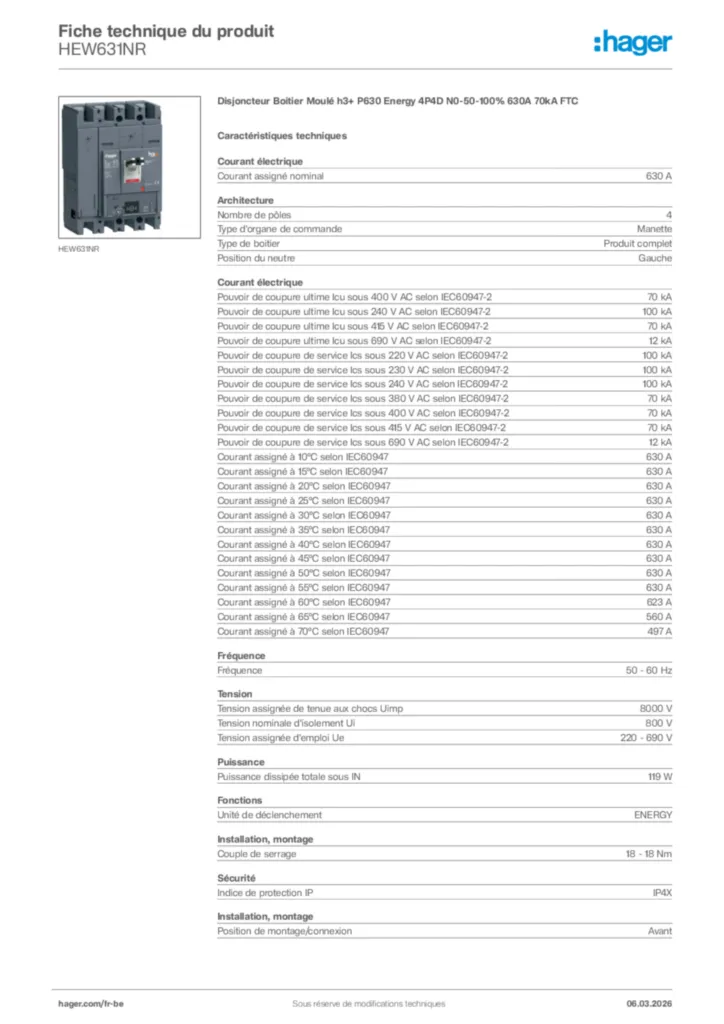

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Déclencheur à manque de tension 5 produit(s) disponible(s)
Poignée pour disjoncteur 2 produit(s) disponible(s)
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s)
Fonctions de connexion 5 produit(s) disponible(s)
Commande motorisée 2 produit(s) disponible(s)
Alimentation DC 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

630 A
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

70 kA
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2

100 kA
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2

70 kA
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-2

12 kA
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-2

100 kA
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

100 kA
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-2

100 kA
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-2

70 kA
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2

70 kA
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-2

70 kA
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-2

12 kA
Courant assigné à 10°C selon IEC60947

630 A
Courant assigné à 15°C selon IEC60947

630 A
Courant assigné à 20°C selon IEC60947

630 A
Courant assigné à 25°C selon IEC60947

630 A
Courant assigné à 30°C selon IEC60947

630 A
Courant assigné à 35°C selon IEC60947

630 A
Courant assigné à 40°C selon IEC60947

630 A
Courant assigné à 45°C selon IEC60947

630 A
Courant assigné à 50°C selon IEC60947

630 A
Courant assigné à 55°C selon IEC60947

630 A
Courant assigné à 60°C selon IEC60947

623 A
Courant assigné à 65°C selon IEC60947

560 A
Courant assigné à 70°C selon IEC60947

497 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Gauche

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs Uimp

8000 V
Tension nominale d'isolement Ui

800 V
Tension assignée d'emploi Ue

220 - 690 V

Unité de déclenchement

ENERGY

Puissance dissipée totale sous IN

119 W

Couple de serrage

18 - 18 Nm
Position de montage/connexion

Avant

Indice de protection IP

IP4X

Matériau du câble

Cuivre, Aluminium

Compatible avec bloc différentiel

Oui
convient pour leRail DIN

Non
Convient au tableau de distribution

Oui

Hauteur

260 mm
Largeur

185 mm
Profondeur

150 mm

Règlage plage court circuit, à temporisation courte

341,25 - 6300,0 A

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protection court retard (std) : courant (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protection instantanée (Ii) : coefficient de réglage du cadran

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
