Disjoncteur Boitier Moulé h3+ P630 Energy 3P3D 630A 70kA FTC HEW630NR
EAN
3250613197414
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s) -
Adaptateur de câble de données auxiliaires 8 produit(s) disponible(s) -
Fonctions réseau auxiliaires 1 produit(s) disponible(s) -
Accessoires électriques pour composants basse tension 1 produit(s) disponible(s) -
Adaptateur reseau 1 produit(s) disponible(s) -
Plus d’accessoires 38 autre(s) produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
-
HTC140HAdaptateur CIP - 24 V pour h3+ 1,20 m
-
HTC150HAdaptateur ZSI pour h3+ 1,20 m
-
HTC330HAdaptateur CIP pour h3+ 0,5 m
-
HTC340HAdaptateur CIP pour h3+ 1,5 m
-
HTC350HAdaptateur CIP pour h3+ 3 m
-
HTC360HAdaptateur CIP pour h3+ 5 m
-
HTC370HAdaptateur CIP pour h3+ 10 m
-
HXA001HBobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
-
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
-
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
-
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
-
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
-
HXA011HBobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
-
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
-
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
-
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
-
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
-
HTG471HCâble Modbus 1 m RJ45-RJ45 avec liaison terre
-
HTG472HCâble Modbus 2 m RJ45-RJ45 avec liaison terre
-
HTG474HCâble Modbus 5 m RJ45-RJ45 avec liaison terre
-
HTG480HCâble Modbus 20 cm RJ45-RJ45
-
HTG481HCâble Modbus 1 m RJ45-RJ45
-
HTG482HCâble Modbus 2 m RJ45-RJ45
-
HTG484HCâble Modbus 5 m RJ45-RJ45
-
HTG485HCable Modbus 25m

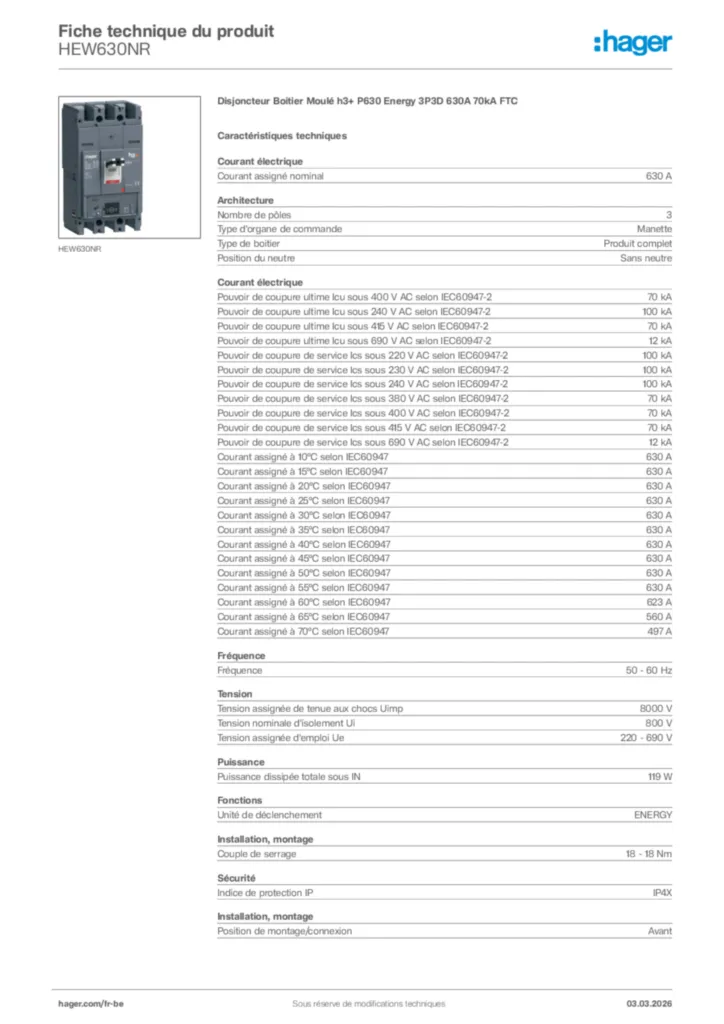

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-212 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-270 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-270 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-270 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-212 kA
-
Courant assigné à 10°C selon IEC60947630 A
-
Courant assigné à 15°C selon IEC60947630 A
-
Courant assigné à 20°C selon IEC60947630 A
-
Courant assigné à 25°C selon IEC60947630 A
-
Courant assigné à 30°C selon IEC60947630 A
-
Courant assigné à 35°C selon IEC60947630 A
-
Courant assigné à 40°C selon IEC60947630 A
-
Courant assigné à 45°C selon IEC60947630 A
-
Courant assigné à 50°C selon IEC60947630 A
-
Courant assigné à 55°C selon IEC60947630 A
-
Courant assigné à 60°C selon IEC60947623 A
-
Courant assigné à 65°C selon IEC60947560 A
-
Courant assigné à 70°C selon IEC60947497 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs Uimp8000 V
-
Tension nominale d'isolement Ui800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementENERGY
Puissance
-
Puissance dissipée totale sous IN131,6 W
Installation, montage
-
Couple de serrage18 - 18 Nm
-
Position de montage/connexionAvant
Sécurité
-
Indice de protection IPIP4X
Câble
-
Matériau du câbleCuivre, Aluminium
Compatibilité
-
Compatible avec bloc différentielOui
-
convient pour leRail DINNon
-
Convient au tableau de distributionOui
Dimensions
-
Hauteur260 mm
-
Largeur140 mm
-
Profondeur150 mm
Réglages
-
Règlage plage court circuit, à temporisation courte341,25 - 6300,0 A
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protection court retard (std) : courant (Isd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protection instantanée (Ii) : coefficient de réglage du cadran3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
