Aparamenta modular

Interruptor modular 4 polos 25A SBN425

EAN

3250615510112

Cantidad

6 Piezas

Precio de venta

88,64 €

/ uni. *

Accesorios
Características técnicas
Documentos
Más productos

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Equipo adicional para dispositivos montados en carril DIN 1 productos disponibles
Bloqueo de las funciones de enclavamiento 1 productos disponibles

Características técnicas

Número de polos

4
Posición del neutro

Sin neutro
Tipo de polo

4P

Corriente nominal asignada

25 A
Poder de corte a 400 V AC23A

529 A
Corriente asignada de cortocircuito condicional lcc con fusibles gl-gG

0,37 kA
Corriente asignada de empleo AC21 categoría A.

25 A
Corriente asignada de empleo AC21 categoría B.

25 A
Corriente asignada de empleo AC22 categoría A.

25 A
Corriente asignada de empleo AC22 categoría B.

25 A
Corriente asignada de empleo AC23 categoría A.

10 A
Corriente asignada de empleo AC23 categoría B.

10 A
Poder asignado de cierre en cortocircuito lcm bajo 415 V CA según IEC60947-3

0,52 kA
Corriente asignada de corta duración admisible lcw 1s IEC60947

0,37 kA

Par de apriete nominal

1,80 - 1,80 Nm
Tipo de conexión inferior para aparatos modulares

Borne a tornillo

Tensión asignada de empleo en alterna

400 - 400 V
Tipo de alimentación de tensión

AC
Tensión asignada de aislamiento Ui

440 V
Resistencia a picos de tensión asignada (Uimp)

4000 V

Número de módulos

2

Índice de protección IP

IP20

Frecuencia

50 - 60 Hz

Altura

83 mm
Anchura

35 mm
Profundidad

68 mm

Número de contactos NO

4
Número de contactos NC

0

Temperatura de funcionamiento

-20 - 70 °C
Temperatura de almacenamiento/transporte

-40 - 80 °C

Sección transversal de conductor flexible

1.5 - 10 mm²
Sección transversal de conductor rígido

1.5 - 16 mm²

Endurancia mecánica en número de maniobras

200000
Endurancia eléctrica a carga nominal en AC21 en número de ciclos

25000
Endurancia eléctrica a carga nominal en AC22 en número de ciclos

25000

Potencia total disipada en condiciones de Intensidad nominal

3,60 W
Potencia disipada por polo en In

0,90 W

Alineamiento de los bornes inferiores para aparatos modulares

Bornes decalados
Alineamiento de los bornes superiores para aparatos modulares

Bornes decalados

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto SBN425

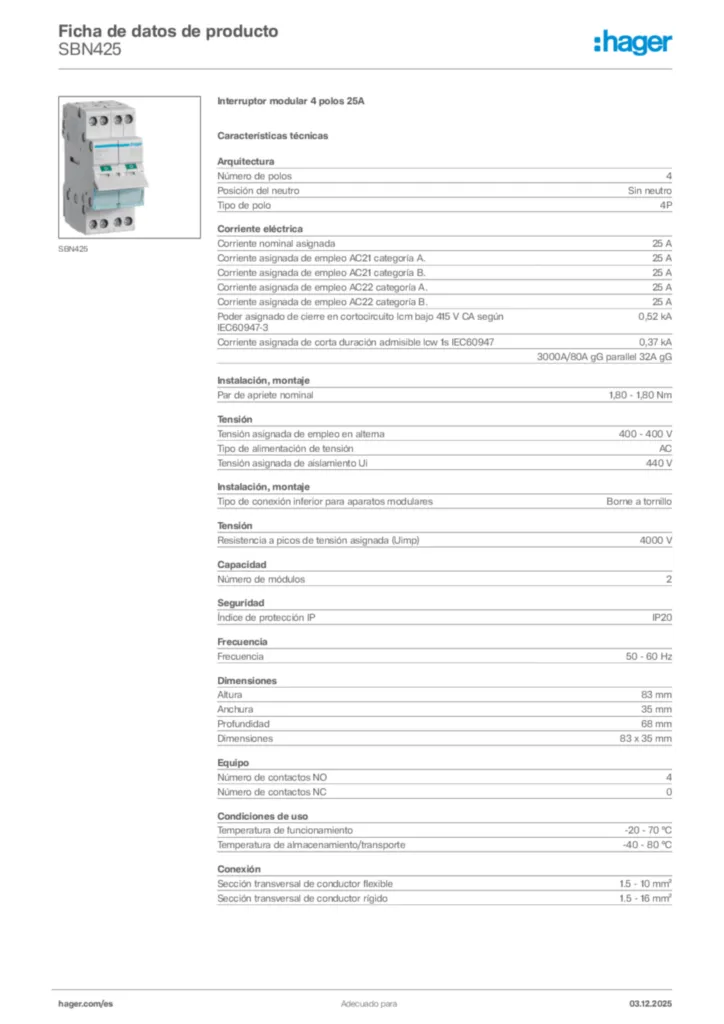

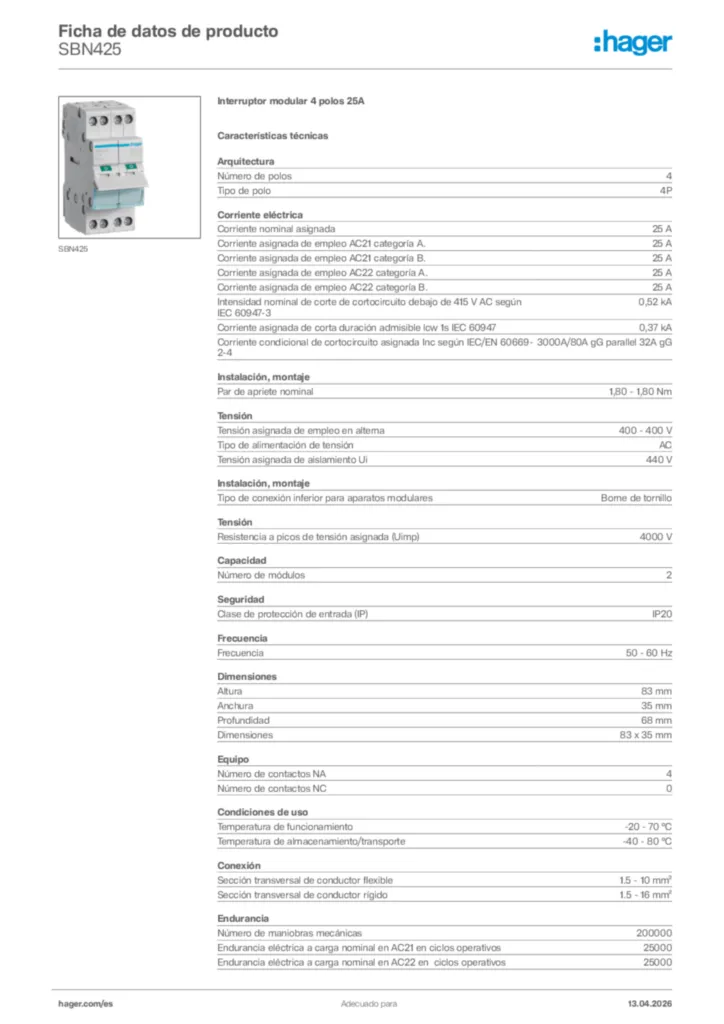

Ficha de datos del producto
