SBN380 - Interruptor modular, 3 polos, 80A
SBN380 - Interruptor modular, 3 polos, 80A

Interruptor modular, 3 polos, 80A SBN380

EAN
3250615510266
Cantidad
1 uni.
Grupo
41
158,65 €
/ uni. *

Características técnicas

Arquitectura
  • Tipo de mando
    Interruptor de corte
  • Posición del neutro
    sin neutro
  • Número de polos
    3 P
  • Tipo de polos
    3 P
Configuración
  • Número de módulos
    3
Principales características eléctricas
  • Tensión asignada de empleo en alterna
    400 V
  • Frecuencia asignada
    50/60 Hz
Tensión
  • Tensión asignada de aislamiento
    440 V
  • Tipo de tensión de mando 1
    AC
  • Tensión soportada al impulso asignada
    6000 V
Corriente eléctrica
  • Corriente asig. de empleo AC21 en cat. B
    80 A
  • Corriente asig. de empleo AC22 en cat. A
    80 A
  • Corriente asignada nominal
    80 A
  • Corriente asignada admisible a 1 s.
    0.96 kA
  • Corriente térmica en aire libre
    80 A
  • Corriente asig. en AC21 en categoría A
    80 A
  • Corriente asig. de empleo AC22 en cat. B
    80 A
Dimensiones
  • Profundidad del producto instalado
    68 mm
  • Altura del producto instalado
    83 mm
  • Anchura del producto instalado
    52.5 mm
Frecuencia
  • Frecuencia
    50 a 60 Hz
Potencia
  • Potencia total disipada en condiciones de Intensidad nominal
    8.1 W
  • Potencia disipada por polo
    2.7 W
Endurancia
  • Endur. eléctr. en AC21 en número ciclos
    2500
  • Endur. eléctr. en AC22 en número ciclos
    2500
  • Endurancia mecánica en número de maniobras
    40000
Instalación, montaje
  • Par de apriete
    3, 6 Nm
Conexión
  • Sección de conexión en cable flexible
    6 / 35mm²
  • Sección de conexión en cable rígido
    6 / 50mm²
  • Posición de los bornes
    Alineados
Equipo
  • Número de contactos normalmente cerrados
    0
  • Número de contactos normalmente abiertos
    3
  • Número de contactos conmutados
    0
Normas
  • Norma
    IEC 60947-3
  • Directiva europea WEEE
    afectado
Seguridad
  • Índice de protección IP
    IP20
  • atishalogenfreeexternallymaintained
    No
Condiciones de uso
  • Temperatura de funcionamiento
    -20…50 °C
  • Grado de polución / IEC60664/IEC60947-2
    2
  • Altitud
    2000 m
  • Temperatura de almacenamiento/transporte
    -40…80 °C

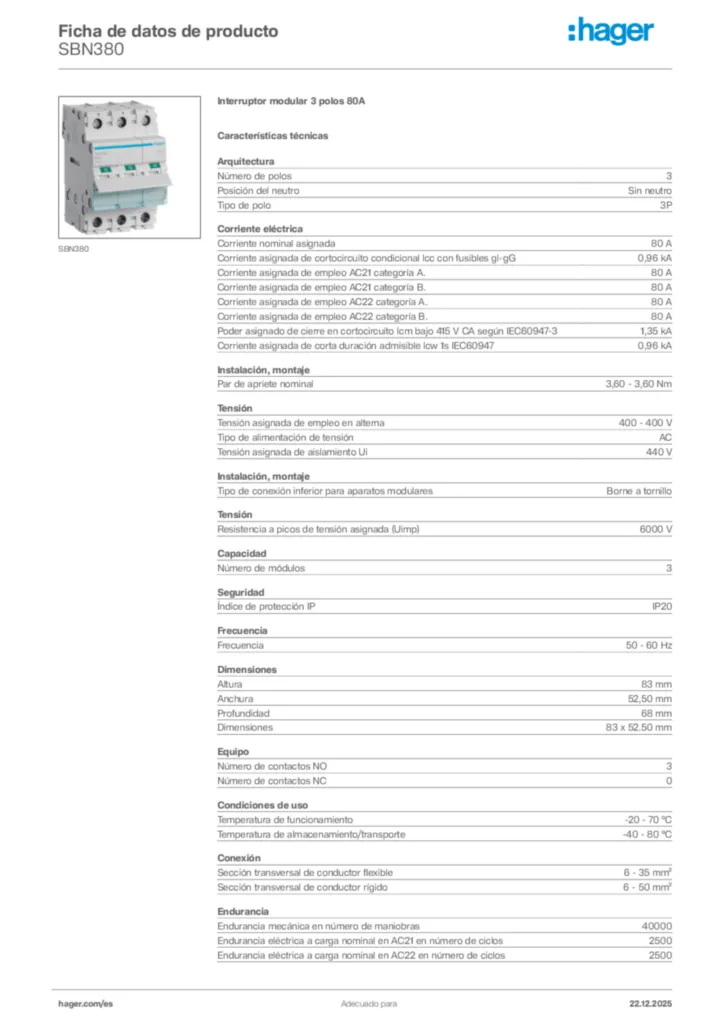

Documentos

Más descargas

Texto para prescripción

Interruptor modular, 3 polos, 80A
interruptor modular hager,serie SB,, 3 polos, intensidad nominal 80A . Conforme a la norma IEC60947-3
