Aparamenta modular

Interruptor automático magnetotérmico serie N 2P 16A curva D 10/15kA NDN216A

EAN

3250614619090

Cantidad

6 Piezas

Precio de venta

205,30 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Tapón/tira de protección para barra colectora de fase 1 productos disponibles
AOB tipo AC/A-SEL 4 productos disponibles
AOB tipo A 3 productos disponibles
AOB tipo A-HI 2 productos disponibles
AOB tipo AC 2 productos disponibles
Barra colectora de fase modular 1 productos disponibles

Características técnicas

Corriente nominal asignada

16 A
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

15 kA
Corriente asignada a -25°C

20,49 A
Corriente asignada a -20°C

20,12 A
Corriente asignada a -15°C

19,75 A
Corriente asignada a -10°C

19,37 A
Corriente asignada a -5°C

18,98 A
Corriente asignada a 0°C

18,58 A
Corriente asignada a 5°C

18,18 A
Corriente asignada a 10°C

17,76 A
Corriente asignada a 15°C

17,34 A
Corriente asignada a 20°C

16,90 A
Corriente asignada a 25°C

16,46 A
Corriente asignada a 30°C

16 A
Corriente asignada a 35°C

15,53 A
Corriente asignada a 40°C

15,04 A
Corriente asignada a 45°C

14,54 A
Corriente asignada a 50°C

14,02 A
Corriente asignada a 55°C

13,48 A
Corriente asignada a 60°C

12,91 A
Corriente asignada a 65°C

12,32 A
Corriente asignada a 70°C

11,70 A

Tipo de polo

2P
Curva

D

Número de módulos

2

Par de apriete nominal del terminal superior

2,80 - 2,80 Nm
Par de apriete nominal del terminal inferior

2,80 - 2,80 Nm
Par de apriete nominal

2,80 - 2,80 Nm
Tipo de conexión inferior para aparatos modulares

biconnect
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Posición de montaje de 360° posible

Sí

Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-1

10 kA

Tensión asignada de empleo en alterna

400 - 400 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

6000 V

Frecuencia

50 - 60 Hz

Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 35 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 35 mm²

AT_GridDistance

60 mm

Índice de protección IP

IP20

Grado de contaminación según IEC60664 / IEC60947-2

2
Temperatura de funcionamiento

-25 - 70 °C

Potencia total disipada en condiciones de Intensidad nominal

5,34 W

Endurancia eléctrica en número de ciclos

4000
Endurancia mecánica en número de maniobras

20000

Tipo de conector/enchufe

Borne de tornillo
Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

83 mm
Anchura

35 mm
Profundidad

70 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí

Certificaciones y documentos

Hager REACH declaration NDN216A

PDF

Hager Informe RoHS NDN216A

PDF

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto NDN216A

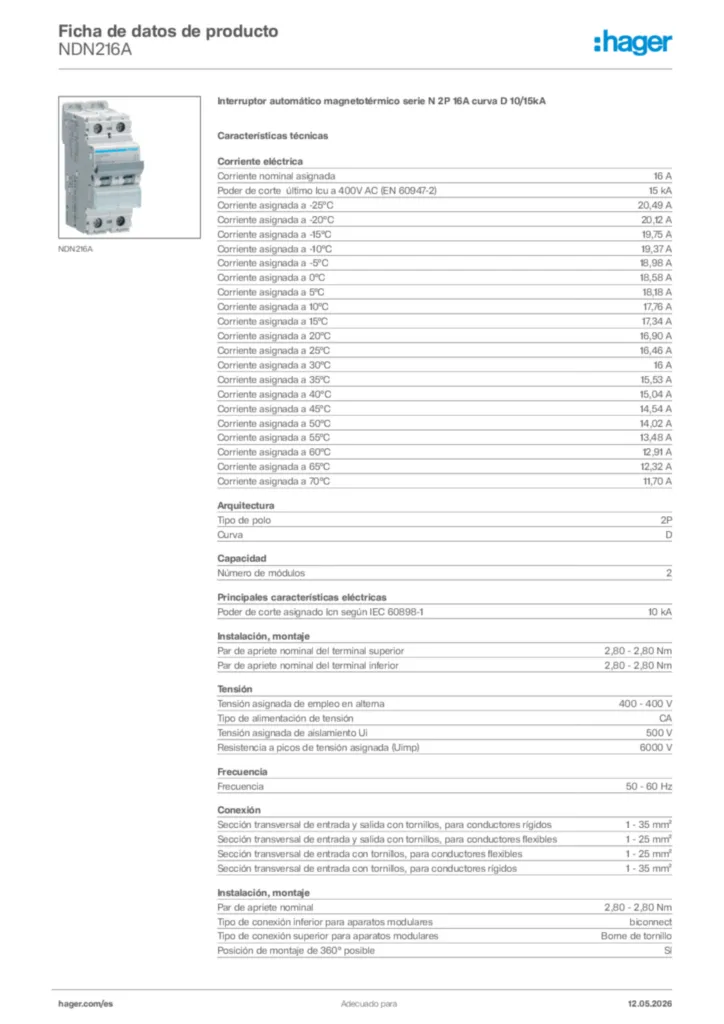

Product datasheet

Hager Ficha de datos de producto NDN216A

Interruptor automático magnetotérmico serie N 2P 16A curva D 10/15kA

PDF
Folleto

Soluciones hager para terciario y residencial dirigido a instaladores

PDF

10,78 MB
Ficha de datos del producto

UK_PD_TDS_TransformerMotorprotection.pdf

Technical data sheet recommending MCB's for single phase and three phase transformers.

PDF

204,90 kB
Declaración de conformidad

EU Declaration of Conformity

Declaración de conformidad en-GB 2024-10-02

PDF

650,27 kB

UKCA Declaration of Conformity

Declaración de conformidad en-GB 2024-10-02

PDF

653,93 kB
