Interruptor automático magnetotérmico serie N 2P 10A curva D 10/15kA NDN210A
EAN
3250614619076
Cantidad
6 Piezas
Precio de venta
194,45 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
AOB tipo A 3 productos disponibles
-
AOB tipo AC 2 productos disponibles
-
AOB tipo A-HI 2 productos disponibles
-
AOB tipo AC/A-SEL 4 productos disponibles
-
Bloque de contactos auxiliares 2 productos disponibles
-
Ver más 10 otros productos disponibles
Completa tu sistema
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada10 A
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-215 kA
-
Corriente asignada a -25°C12,86 A
-
Corriente asignada a -20°C12,63 A
-
Corriente asignada a -15°C12,39 A
-
Corriente asignada a -10°C12,15 A
-
Corriente asignada a -5°C11,90 A
-
Corriente asignada a 0°C11,65 A
-
Corriente asignada a 5°C11,39 A
-
Corriente asignada a 10°C11,13 A
-
Corriente asignada a 15°C10,86 A
-
Corriente asignada a 20°C10,58 A
-
Corriente asignada a 25°C10,29 A
-
Corriente asignada a 30°C10 A
-
Corriente asignada a 35°C9,70 A
-
Corriente asignada a 40°C9,39 A
-
Corriente asignada a 45°C9,06 A
-
Corriente asignada a 50°C8,73 A
-
Corriente asignada a 55°C8,38 A
-
Corriente asignada a 60°C8,02 A
-
Corriente asignada a 65°C7,64 A
-
Corriente asignada a 70°C7,24 A
Arquitectura
-
Tipo de polo2P
-
CurvaD
Capacidad
-
Número de módulos2
Principales características eléctricas
-
Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-110 kA
-
Par de apriete nominal del terminal superior2,80 - 2,80 Nm
-
Par de apriete nominal del terminal inferior2,80 - 2,80 Nm
Tensión
-
Tensión asignada de empleo en alterna400 - 400 V
-
Tipo de alimentación de tensiónCA
-
Tensión asignada de aislamiento Ui500 V
-
Resistencia a picos de tensión asignada (Uimp)6000 V
Frecuencia
-
Frecuencia50 - 60 Hz
Conexión
-
Sección transversal de entrada y salida con tornillos, para conductores rígidos1 - 35 mm²
-
Sección transversal de entrada y salida con tornillos, para conductores flexibles1 - 25 mm²
-
Sección transversal de entrada con tornillos, para conductores flexibles1 - 25 mm²
-
Sección transversal de entrada con tornillos, para conductores rígidos1 - 35 mm²
Instalación, montaje
-
Par de apriete nominal2,80 - 2,80 Nm
-
Tipo de conexión inferior para aparatos modularesbiconnect
-
Tipo de conexión superior para aparatos modularesBorne a tornillo
Seguridad
-
Índice de protección IPIP20
Condiciones de uso
-
Grado de contaminación según IEC60664 / IEC60947-22
-
Temperatura de funcionamiento-25 - 70 °C
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal4,13 W
Endurancia
-
Endurancia eléctrica en número de ciclos4000
-
Endurancia mecánica en número de maniobras20000
Conectividad
-
Alineamiento de los bornes superiores para aparatos modularesBornes alineados
-
Alineamiento de los bornes inferiores para aparatos modularesBornes alineados
Dimensiones
-
Altura83 mm
-
Anchura35 mm
-
Profundidad70 mm
Documentos
-
Imagen del producto
-

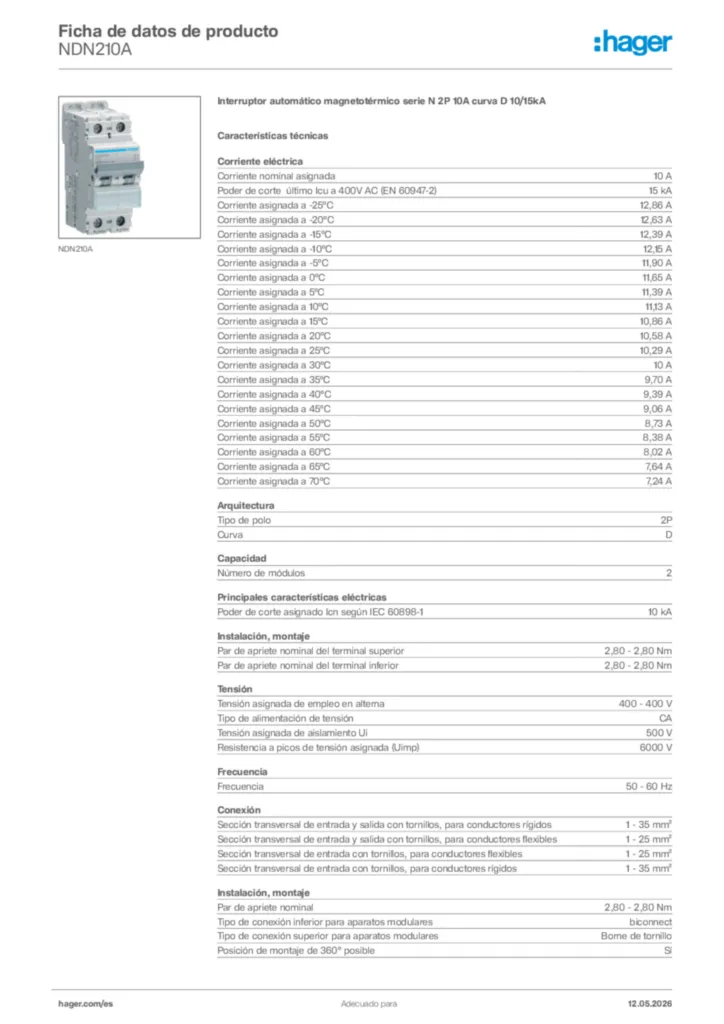

Ficha de datos del producto
