Interruptor automático de caja moldeada h1600, 3P3D, 50kA, 1600A, LSI

HNF990H

  • Apara­menta de cabe­cera

Interruptor automático de caja moldeada h1600, 3P3D, 50kA, 1600A, LSI HNF990H

EAN
3250613349905
Cantidad
1 uni.
Precio de venta
12.220,42 €
/ uni. *
12.220,42 €
/ uni. *

You have to log in with your myHager profile to see prices and to order.

Agregar a una lista
Agregar a una lista

Iniciar sesión para crear una lista de productos

Debe iniciar sesión en su cuenta myHager para crear listas de productos

Crea una cuenta Iniciar sesión
  • Accesorios
  • Características técnicas
  • Valor medioambiental
  • Documentos
  • Más productos

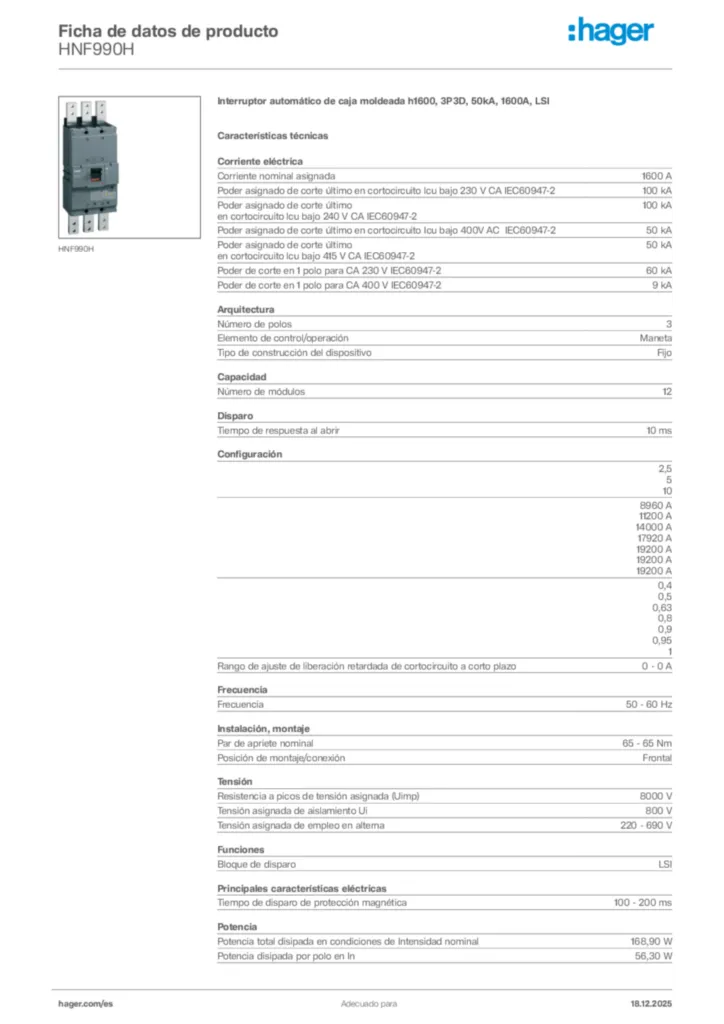

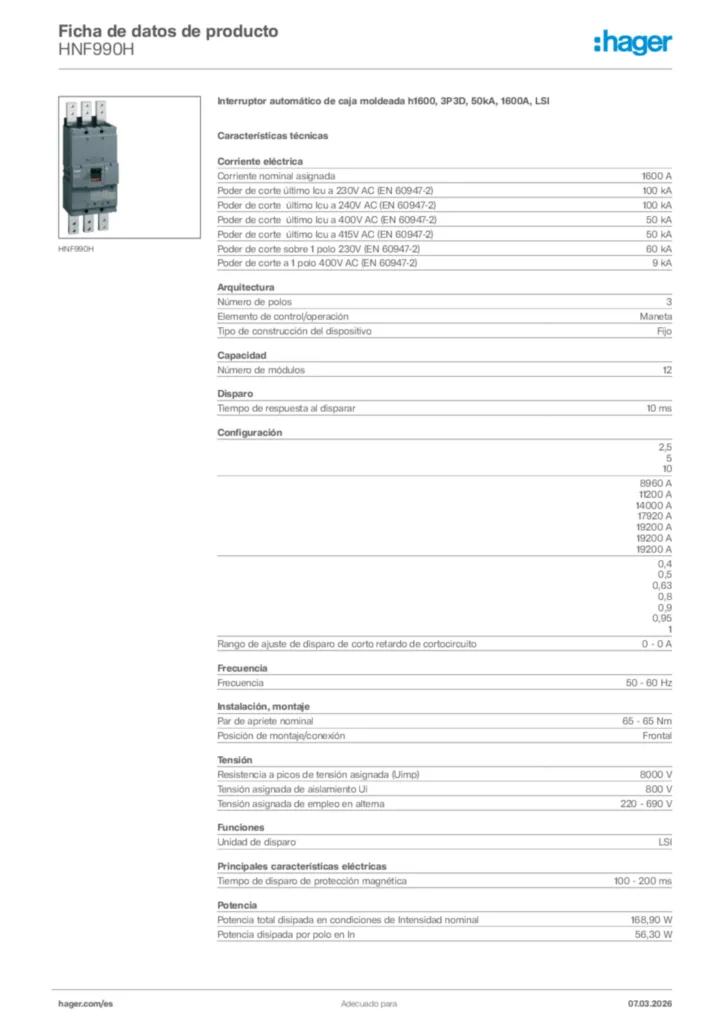

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

  • Enclava­miento eléc­trico 1 productos disponibles
  • Bloque de contactos auxi­liares 2 productos disponibles
  • Bobina de tensión mínima 13 productos disponibles
  • Dispa­rador shunt 6 productos disponibles
  • Maneta para disyuntor de alimen­ta­ción 2 productos disponibles
  • Ver más 4 otros productos disponibles

Completa tu sistema

  • Enclava­miento eléc­trico
  • Bloque de contactos auxi­liares
  • Bobina de tensión mínima
  • Dispa­rador shunt
  • Maneta para disyuntor de alimen­ta­ción
  • Candado de bloqueo para conmutador
  • Operador del motor
  • Adap­tador de cable auxi­liar
  • HXB069H

    Enclavamiento eléctrico para motores (entre x250 y otros tamaños)
    180,82 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXC021H

    Contacto auxiliar para interruptores h1000, 1NA + 1NC
    372,38 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXC024H

    Contacto auxiliar de defecto para interruptores h1000, 1 NA + 1 NC
    367,27 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXE011H

    Relé de mínima tensión para interruptores h1000-h1600, 24 V DC
    393,20 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXE013H

    Relé de mínima tensión para interruptores h1000-h1600, 110-120 V AC
    393,20 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXE014H

    Relé de mínima tensión para interruptores h1000-h1600, 220-240 V AC
    393,20 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXE015H

    Relé de mínima tensión para interruptores h1000-h1600, 380-415 V AC
    393,20 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXE018H

    Relé de mínima tensión para interuptores h1600, 100-120 V DC
    393,20 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXE019H

    Relé de mínima tensión para interruptores h1000-h1600, 200-240 V DC
    393,20 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXE051H

    Relé de mínima tensión RETARDADA para interruptores h1000, 24 V DC
    519,31 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXE053H

    Relé de mínima tensión RETARDADA para interruptores h1000, 110-120 V AC
    549,36 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXE055H

    Relé de mínima tensión RETARDADA para interruptores h1000, 380-415 V AC
    600,13 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF051H

    Relé de mínima tensión RETARDADA para interruptores h1600, 24 V DC
    533,69 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF053H

    Relé de mínima tensión RETARDADA para interruptores h1600, 110-120 V AC
    564,61 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF054H

    Relé de mínima tensión RETARDADA para interruptores h1600, 220-240 V AC
    569,78 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF055H

    Relé de mínima tensión RETARDADA para interruptores h1600, 380-415 V AC
    616,90 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF001H

    Relé de emisión para interruptores h1600, 24V DC
    385,89 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF002H

    Relé de emisión para interruptores h1600, 48V DC
    385,89 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF003H

    Relé de emisión para interruptores h1600, 100-120 V AC
    385,89 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF004H

    Relé de emisión para interruptores h1600, 200-240 V AC
    385,89 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF005H

    Relé de emisión para interruptores h1600, 380-450 V AC
    385,89 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF008H

    Relé de emisión para interruptores h1600, 110V DC
    385,90 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF030H

    Mando rotativo directo para interruptores h1600
    412,83 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF031H

    Mando rotativo embrague para interruptores h1600
    686,72 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF039H

    Kit de bloqueo del mando estándar para interruptores h1600
    59,76 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF040H

    Mando a motor para interruptores h1600, 24 V DC
    3.815,44 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HXF042H

    Mando a motor para interruptores h1600, 110-240 V AC
    3.815,44 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • HYA035H

    Kit de conexión para auxiliares
    90,03 €  / uni.*
    Agregar a una lista
    Agregar a una lista

Características técnicas

Corriente eléc­trica
  • Corriente nominal asig­nada
    1600 A
  • Poder asig­nado de corte último en cortocir­cuito lcu bajo 230 V CA IEC60947-2
    100 kA
  • Poder asig­nado de corte últi­mo­
    en cortocir­cuito lcu bajo 240 V CA IEC60947-2
    100 kA
  • Poder asig­nado de corte último en cortocir­cuito Icu bajo 400V AC IEC60947-2
    50 kA
  • Poder asig­nado de corte últi­mo­
    en cortocir­cuito lcu bajo 415 V CA IEC60947-2
    50 kA
  • Poder de corte en 1 polo para CA 230 V IEC60947-2
    60 kA
  • Poder de corte en 1 polo para CA 400 V IEC60947-2
    9 kA
Arquitec­tura
  • Número de polos
    3
  • Elemento de contro­l/o­pe­ra­ción
    Maneta
  • Tipo de cons­truc­ción del dispo­sitivo
    Fijo
Capa­cidad
  • Número de módulos
    12
Disparo
  • Tiempo de respuesta al abrir
    10 ms
  • AT_Mag­ne­ti­cProtec­tio­nK­nob­Se­tting
    2,5, 5, 10
  • AT_Ran­ge­Mag­ne­ti­cAdjus­t­ment
    8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
  • AT_Ther­mal­Protec­tio­nK­nob­Se­tting
    0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Configura­ción
  • Rango de ajuste de libe­ra­ción retar­dada de cortocir­cuito a corto plazo
    0 - 0 A
Frecuencia
  • Frecuencia
    50 - 60 Hz
Insta­la­ción, montaje
  • Par de apriete nominal
    65 - 65 Nm
  • Posi­ción de montaje/co­ne­xión
    Frontal
Tensión
  • Resis­tencia a picos de tensión asig­nada (Uimp)
    8000 V
  • Tensión asig­nada de aisla­miento Ui
    800 V
  • Tensión asig­nada de empleo en alterna
    220 - 690 V
Funciones
  • Bloque de disparo
    LSI
Prin­cipales carac­te­rís­ticas eléc­tricas
  • Tiempo de disparo de protec­ción magnética
    100 - 200 ms
Potencia
  • Potencia total disipada en condi­ciones de Inten­sidad nominal
    168,90 W
  • Potencia disipada por polo en In
    56,30 W
Endu­rancia
  • Endu­rancia eléc­trica en número de ciclos
    1000
  • Endu­rancia mecá­nica en número de manio­bras
    4000
Equipo
  • Número de contactos auxi­liares como contacto de cambio
    0
  • Número de contactos auxi­liares normal­mente cerrados
    0
  • Número de contactos auxi­liares normal­mente abiertos
    0
Seguridad
  • Índice de protec­ción IP
    IP4X
Condi­ciones de uso
  • Tempe­ra­tura de funcio­na­miento
    -25 - 70 °C
Cone­xión
  • Sección trans­versal de conductor flexible
    3x 240 mm²
  • Sección trans­versal de conductor rígido
    3x 240 mm²
  • Tipo de conec­tor/en­chufe
    Terminal
Controles e indi­ca­dores
  • Accio­na­miento motorizado inte­grado
    No
Compa­tibi­lidad
  • Adecuado para carril DIN
    No
Fuente de alimen­ta­ción
  • Posi­ción fuente de alimen­ta­ción
    Bidi­rec­cional

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Certificaciones y documentos

REACH declaration HNF990H (english)
PDF
103,10 kB
RoHS declaration HNF990H (english)
PDF
103,59 kB

Documentos

  • Imagen del producto

    Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

    Imagen HNF990H | Hager España

    Imagen del producto HNF990H

  • Manual de instalación

    Imagen Manual de instalación International 2021-06-07 | Hager España

    Manual de instalación International 2021-06-07

    PDF
    3,62 MB

  • Folleto

    Imagen Folleto Protección garantizada: Caja moldeada h3+ | Hager España

    Folleto Protección garantizada: Caja moldeada h3+

    PDF
    4,24 MB

  • Declaración de conformidad

    Imagen Declaration | Hager España

    Declaration

    Declaración de conformidad International 2022-06-23

    PDF
    287,24 kB
