Interruptor automático de caja moldeadax250, 4P3DN/2, 40kA, 250A, TM Regulable HNB252H
EAN
3250613347871
Cantidad
1 uni.
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Desafortunadamente, el producto ya no está disponible.Para encontrar una solución alternativa, póngase en contacte con nosotros
Completa tu sistema
Accesorios Opcionales
-
AOB MCCB tipo A-HI 1 productos disponibles -
Bobina de tensión mínima 11 productos disponibles -
Enclavamiento eléctrico 2 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Disparador shunt 6 productos disponibles -
Operador del motor 2 productos disponibles
Completa tu sistema
-
HXA051H
Relé de mínima tensión RETARDADA para interruptores x160-P160-P250-P630, 24 V DC
401,10 € / uni.* -
HXA015HRelé de mínima tensión para interruptores x160-P160-P250-P630, 380-415 V AC
320,80 € / uni.* -
HXA014HRelé de mínima tensión para interruptores x160-P160-P250-P630, 220-240 V AC
320,80 € / uni.* -
HXA055HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 380-415 V AC
401,10 € / uni.* -
HXA054HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 220-240 V AC
401,10 € / uni.* -
HXA011HRelé de mínima tensión para interruptores x160-P160-P250-P630, 24 V DC
320,80 € / uni.* -
HXA053HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 100-120VAC
401,10 € / uni.* -
HXC018HRelé de mínima tensión para interruptores h250-h630, 110-120 Vdc
443,17 € / uni.* -
HXA013HRelé de mínima tensión para interruptores x160-P160-P250-P630, 100-120 V AC
320,80 € / uni.* -
HXC019HRelé de mínima tensión para interruptores h250-h630, 200- 240Vdc
443,17 € / uni.* -
HXC053HRelé de mínima tensión RETARDADA para interruptores h250, 110-120 Vac
525,86 € / uni.*
-
HXB068H
Enclavamiento eléctrico para motores (entre 2 unit de x250)
182,70 € / uni.* -
HXB069HEnclavamiento eléctrico para motores (entre x250 y otros tamaños)
182,70 € / uni.*
-
HXA003H
Relé de emisión para interruptores x160-P160-P250-P630, 100-120 V AC
220,60 € / uni.* -
HXA005HRelé de emisión para interruptores x160-P160-P250-P630, 380-450 V AC
220,60 € / uni.* -
HXA002HRelé de emisión para interruptores x160-P160-P250-P630, 48V DC
220,60 € / uni.* -
HXA001HRelé de emisión para interruptores x160-P160-P250-P630, 24V DC
220,60 € / uni.* -
HXA004HRelé de emisión para interruptores x160-P160-P250-P630, 200-240 V AC
220,60 € / uni.* -
HXC008HRelé de emisión para interruptores h1000, 110V DC
385,89 € / uni.*
-
HXB040H
Mando a motor para interruptores x250, 24 Vdc
2.376,09 € / uni.* -
HXB042HMando a motor para interruptores x250, 110-240 Vac
2.376,09 € / uni.*
-
HYB002HBornes de conexión para interruptores x250, 4P, aluminio / cobre
80,35 € / uni.* -
HYB010HPletinas rectas prolongadoras de bornes para interrruptores x250, 4P
94,40 € / uni.* -
HYB032HConexión posterior para interrruptores x250, 4P
161,30 € / uni.* -
HYB012HPletinas separadas prolongadoras de bornes para interruptores x250, 4P
103,10 € / uni.*
-
HYA035HKit de conexión para auxiliares
90,10 € / uni.*
-
HXB065HEnclavamiento mecánico tipo cable para interruptores x250
618,31 € / uni.*
-
HXB031HMando rotativo embrague para interruptores x250
259,69 € / uni.*
-
HYB033HRail Din adaptador para x250
160,11 € / uni.*
-
HYB022HCubrebornes para interruptores x250, 4P, pletinas rectas
139,42 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada250 A
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-240 kA
-
Corriente asignada 0 °C según IEC60947298,20 A
-
Corriente asignada 10 °C según IEC60947287,20 A
-
Corriente asignada 15 °C según IEC60947281,20 A
-
Corriente asignada 20 °C según IEC60947275,20 A
-
Corriente asignada 25 °C según IEC60947269,20 A
-
Corriente asignada 30 °C según IEC60947263 A
-
Corriente asignada 35 °C según IEC60947256,50 A
-
Corriente asignada 40 °C según IEC60947250 A
-
Corriente asignada 45 °C según IEC60947243,20 A
-
Corriente asignada 50 °C según IEC60947236,20 A
-
Corriente asignada 55 °C según IEC60947229,20 A
-
Corriente asignada 5 °C según IEC60947292,70 A
-
Corriente asignada 60 °C según IEC60947222,20 A
-
Corriente asignada 65 °C según IEC60947215 A
-
Corriente asignada 70 °C según IEC60947207,50 A
Arquitectura
-
Número de polos4
-
Elemento de control/operaciónManeta
-
Tipo de construcción del dispositivoFijo
Disparo
-
Tiempo de respuesta al abrir10 ms
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui800 V
-
Tensión asignada de empleo en alterna220 - 415 V
Funciones
-
Bloque de disparoTM A/A.
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal48 W
Endurancia
-
Endurancia eléctrica en número de ciclos1000
-
Endurancia mecánica en número de maniobras4000
Seguridad
-
Índice de protección IPIP4X
Conexión
-
Sección transversal de conductor flexible35 - 150 mm²
-
Sección transversal de conductor rígido35 - 185 mm²
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Configuración
-
Rango de ajuste de liberación retardada de cortocircuito a corto plazo0 - 0 A
Compatibilidad
-
Adecuado para carril DINNo
Instalación, montaje
-
Posición de montaje/conexiónFrontal
-
Par de apriete nominal12 - 12 Nm
Principales características eléctricas
-
Tiempo de disparo de protección magnética0 - 0 ms
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-

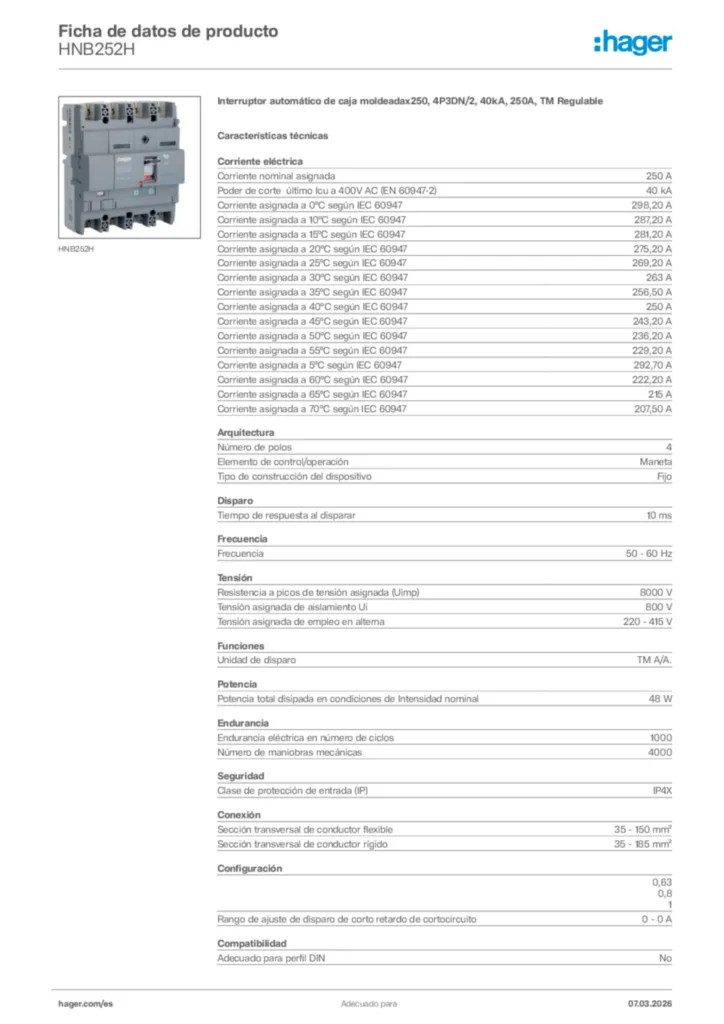

Product datasheet
