Interruptor automático magnetotérmico serie HM 1P 63A curva C 50kA HMX163
Precio de venta
221,16 €
/ uni.
*
catalog.lists.product_addition.login_popup.title
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Bloqueo de las funciones de enclavamiento 1 productos disponibles -
Funciones de separación de fases 1 productos disponibles -
Cubrebornes 1 productos disponibles -
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles -
Bobina de tensión mínima 1 productos disponibles -
Disparador shunt 2 productos disponibles
Completa tu sistema
-
MZN130
Tapa precinto para bornes de interruptores serie HM
17,53 € / uni.*
-
LZ060
Separador disipador
7,83 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada63 A
-
Poder de corte último Icu a 400V AC (EN 60947-2)50 kA
Arquitectura
-
Tipo de polo1P
-
CurvaC
Capacidad
-
Número de módulos1,50
Principales características eléctricas
-
Poder de corte asignado Icn según IEC 60898-150 kA
Instalación, montaje
-
Par de apriete nominal del terminal superior3,60 - 3,60 Nm
-
Par de apriete nominal del terminal inferior3,60 - 3,60 Nm
-
Par de apriete nominal3,5 - 5,0 Nm
-
Tipo de conexión inferior para aparatos modularesBorne de tornillo
-
Tipo de conexión superior para aparatos modularesBorne de tornillo
-
Posición de montaje de 360° posibleSí
Tensión
-
Tensión asignada de empleo en alterna240 - 415 V
-
Tipo de alimentación de tensiónCA
-
Tensión asignada de aislamiento Ui500 V
-
Resistencia a picos de tensión asignada (Uimp)6000 V
Frecuencia
-
Frecuencia50 - 60 Hz
Conexión
-
Sección transversal de entrada y salida con tornillos, para conductores rígidos1 - 70 mm²
-
Sección transversal de entrada y salida con tornillos, para conductores flexibles1 - 50 mm²
-
Sección transversal de entrada con tornillos, para conductores flexibles1 - 50 mm²
-
Sección transversal de entrada con tornillos, para conductores rígidos1 - 70 mm²
-
Sección transversal de conductor flexible50 mm²
-
Sección transversal de conductor rígido70 mm²
Seguridad
-
Clase de protección de entrada (IP)IP20
Condiciones de uso
-
Grado de polución / IEC 60664/IEC 60947-23
-
Clase de limitación de energía I²t3
-
Protección a la humedad en el airePara todos los climas
-
Temperatura de funcionamiento-25 - 70 °C
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal5,36 W
Conectividad
-
Alineamiento de los bornes superiores para aparatos modularesBornes alineados
-
Alineamiento de los bornes inferiores para aparatos modularesBornes alineados
Dimensiones
-
Altura90 mm
-
Anchura27 mm
-
Profundidad70 mm
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-
Ficha técnica del producto

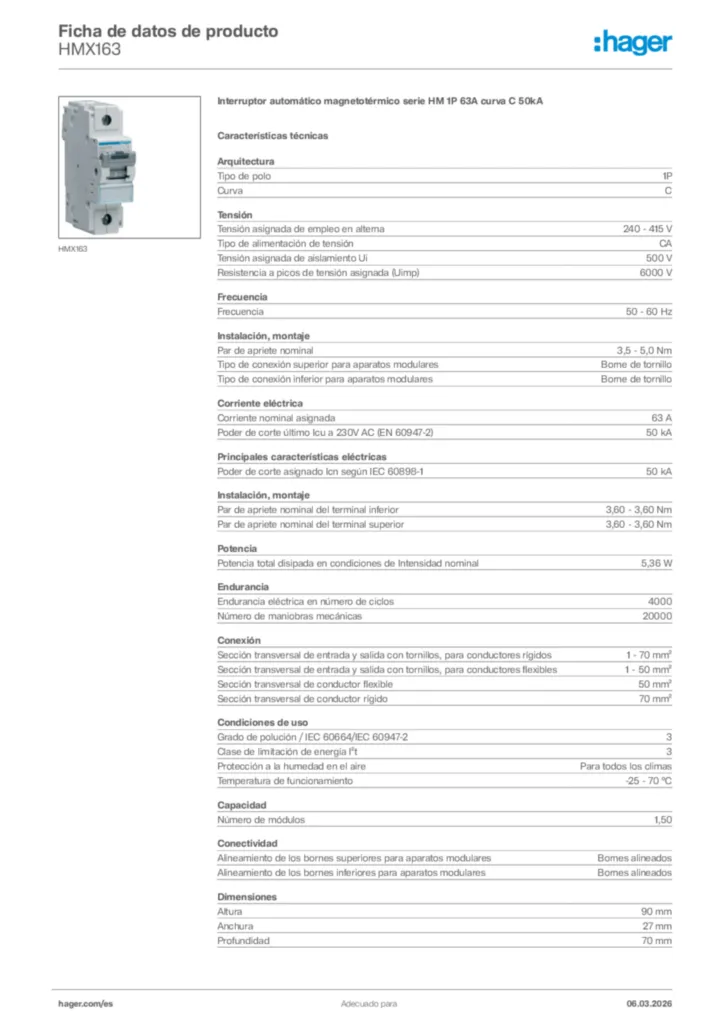

Hager Ficha de datos de producto HMX163
Interruptor automático magnetotérmico serie HM 1P 63A curva C 50kA
PDF -
Manual de instalación
notice verrouillage manette disjoncteur 125A modulaire
Manual de instalación International 2020-01-01
PDF26,38 kB -
Folleto
Soluciones hager para terciario y residencial dirigido a instaladores
PDF10,78 MB
