Aparamenta de cabecera

Interruptor automático de caja moldeada h1600, 4P4R, 70kA, 1600A, LSI HEF991H

EAN

3250613349967

Cantidad

1 uni.

Precio de venta

17.359,85 €

/ uni. *

Accesorios
Características técnicas
Documentos
Más productos

Características técnicas

Completa tu sistema

Bobina de tensión mínima 10 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Enclavamiento eléctrico 1 productos disponibles
Maneta para disyuntor de alimentación 2 productos disponibles
Operador del motor 2 productos disponibles
Adaptador de cable auxiliar 1 productos disponibles

Características técnicas

Corriente nominal asignada

1600 A
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2

100 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

100 kA
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

70 kA
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2

70 kA
Poder de corte en 1 polo para CA 230 V IEC60947-2

60 kA
Poder de corte en 1 polo para CA 400 V IEC60947-2

9 kA

Número de polos

4
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo

Número de módulos

16

Tiempo de respuesta al abrir

10 ms

AT_MagneticProtectionKnobSetting

2,5, 5, 10
AT_RangeMagneticAdjustment

8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
AT_ThermalProtectionKnobSetting

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1

Rango de ajuste de liberación retardada de cortocircuito a corto plazo

0 - 0 A

Frecuencia

50 - 60 Hz

Par de apriete nominal

65 - 65 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Bloque de disparo

LSI

Tiempo de disparo de protección magnética

100 - 200 ms

Potencia total disipada en condiciones de Intensidad nominal

168,90 W
Potencia disipada por polo en In

56,30 W

Endurancia eléctrica en número de ciclos

1000
Endurancia mecánica en número de maniobras

4000

Número de contactos auxiliares como contacto de cambio

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Índice de protección IP

IP4X

Temperatura de funcionamiento

-25 - 70 °C

Sección transversal de conductor flexible

3x 240 mm²
Sección transversal de conductor rígido

3x 240 mm²
Tipo de conector/enchufe

Terminal

Accionamiento motorizado integrado

No

Adecuado para carril DIN

No

Posición fuente de alimentación

Bidireccional

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto HEF991H
Product datasheet

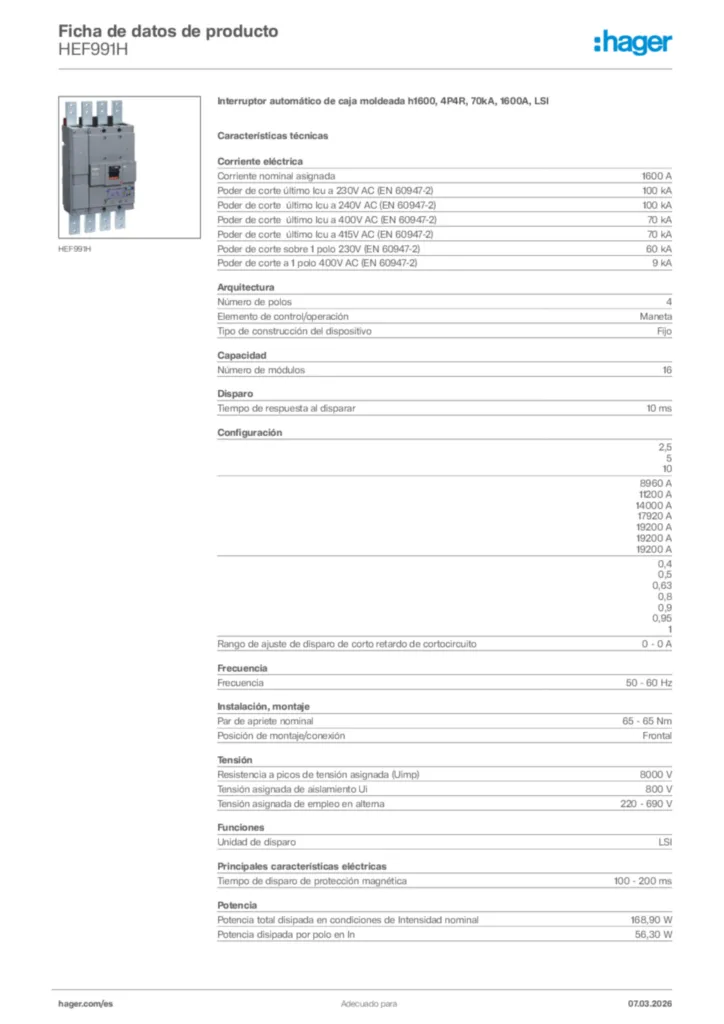

Hager Ficha de datos de producto HEF991H
