Aparamenta de cabecera

Interruptor automático de caja moldeada h1600, 4P4R, 70kA, 1250A, LSI HEF981H

EAN

3250613349950

Cantidad

1 uni.

Precio de venta

14.747,65 €

/ uni. *

Accesorios
Características técnicas
Documentos
Más productos

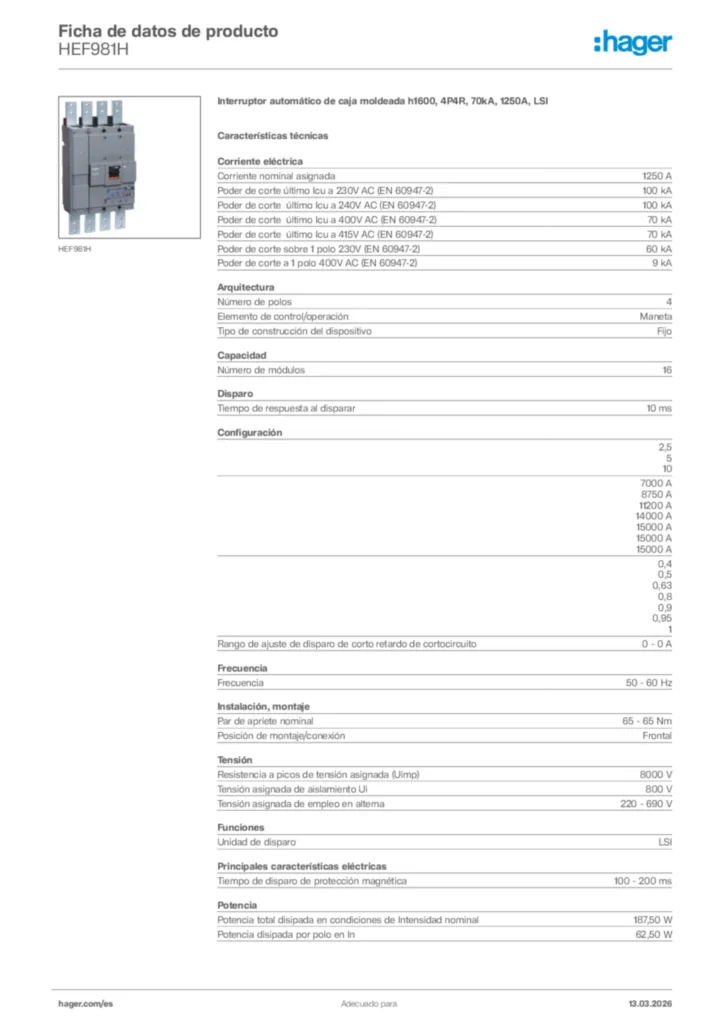

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Enclavamiento eléctrico 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Bobina de tensión mínima 10 productos disponibles
Disparador shunt 6 productos disponibles
Maneta para disyuntor de alimentación 2 productos disponibles
Ver más 4 otros productos disponibles

Características técnicas

Corriente nominal asignada

1250 A
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2

100 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

100 kA
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

70 kA
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2

70 kA
Poder de corte en 1 polo para CA 230 V IEC60947-2

60 kA
Poder de corte en 1 polo para CA 400 V IEC60947-2

9 kA

Número de polos

4
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo

Número de módulos

16

Tiempo de respuesta al abrir

10 ms

Rango de ajuste de liberación retardada de cortocircuito a corto plazo

0 - 0 A

Frecuencia

50 - 60 Hz

Par de apriete nominal

65 - 65 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Bloque de disparo

LSI

Tiempo de disparo de protección magnética

100 - 200 ms

Potencia total disipada en condiciones de Intensidad nominal

187,50 W
Potencia disipada por polo en In

62,50 W

Endurancia eléctrica en número de ciclos

1000
Endurancia mecánica en número de maniobras

4000

Número de contactos auxiliares como contacto de cambio

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Índice de protección IP

IP4X

Temperatura de funcionamiento

-25 - 70 °C

Sección transversal de conductor flexible

3x 240 mm²
Sección transversal de conductor rígido

3x 240 mm²
Tipo de conector/enchufe

Terminal

Accionamiento motorizado integrado

No

Adecuado para carril DIN

No

Posición fuente de alimentación

Bidireccional
