HA462 - Interruptor-seccionador 4P, 1250A
HA462 - Interruptor-seccionador 4P, 1250A

Interruptor-seccionador 4P, 1250A HA462

EAN
3250613119713
Cantidad
1 uni.
Grupo
70
2.925,84 €
/ uni. *

Características técnicas

Arquitectura
  • Tipo de mando
    maneta rotativa larga
  • Número de polos
    4 P
  • Tipo de polos
    4 P
  • Tipo de caja
    Empotrado
Funciones
  • Función conmutador
    No
Mandos e indicadores
  • Mando motorizado integrado
    No
Principales características eléctricas
  • Tensión asignada de empleo en alterna
    380 / 415 V
Tensión
  • Tensión asignada de aislamiento
    1000 V
  • Tensión soportada al impulso asignada
    12000 V
Corriente eléctrica
  • Corriente asig. de empleo AC21 en cat. B
    1250 A
  • Corriente asig. de empleo AC22 en cat. A
    1250 A
  • Corriente asignada nominal
    1250 A
  • Corr. cortocircuito con fusible gl-gG
    50 kA
  • Corriente asignada admisible a 1 s.
    50 kA
  • Corriente térmica en aire libre
    1250 A
  • Corriente asig. en AC21 en categoría A
    1250 A
  • Corriente asig. de empleo AC22 en cat. B
    1250 A
  • Corriente asig. en AC23 en categoría A
    1000 A
  • Corriente asig. de empleo AC23 en cat. B
    1000 A
  • Corriente.térmica convencional en. envolvente a 40°C
    1250 A
Potencia
  • Potencia útil a 660V 50Hz
    400 kW
  • Potencia útil a 380/415V 50 Hz
    560 kW
  • Potencia total disipada en condiciones de Intensidad nominal
    255 W
  • Potencia disipada por polo
    85 W
  • Potencia de empleo a 400 V en AC1
    822 kW
Endurancia
  • Endurancia mecánica en número de maniobras
    4000
Puerta, tapa
  • Bloqueable por candado
    Sí
Instalación, montaje
  • Tipo de montaje
    en placa de montaje
Conexión
  • Sección de conexión en cable rígido
    4x185 mm²
Equipo
  • Número de contactos auxiliares normalmente cerrados
    0
  • Número de contactos auxiliares normalmente abiertos
    0
  • Número de contactos auxiliares conmutados
    0
  • Mando motor opcional
    No
Normas
  • Norma
    IEC 60947-3
  • Directiva europea WEEE
    afectado
Seguridad
  • atishalogenfreeexternallymaintained
    No
Condiciones de uso
  • Temperatura de funcionamiento
    -20…70 °C

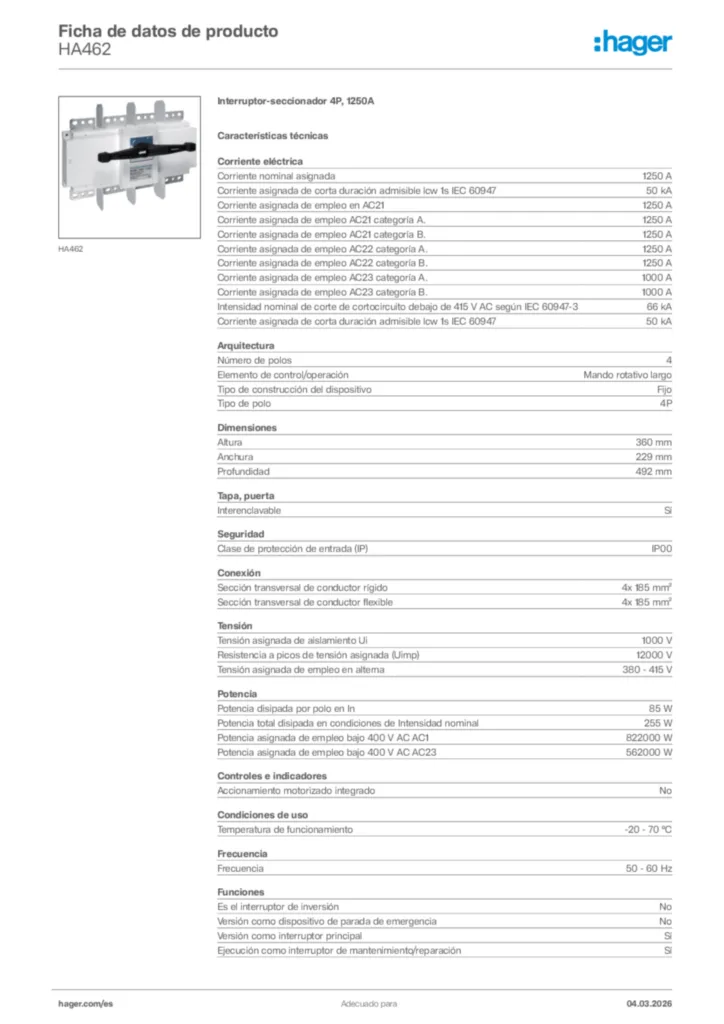

Documentos

Más descargas

Texto para prescripción

Interruptor-seccionador 4P, 1250A
Interruptor-seccionador hager, 4P,In=1250A con mando rotativo . Conforme con la norma IEC 60947-3 y DIN VDE 0660 parte 107
