Relé de com. 2NA+2NC 230/240V 50/60Hz EVR00422C
EAN
3250612236503
Cantidad
1 uni.
Precio de venta
55,28 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Equipo adicional para dispositivos montados en carril DIN 4 productos disponibles -
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Completa tu sistema
-
EVA005
Contacto Aux. conexión frontal 1NA+1NC para contactor tamaño 1
18,03 € / uni.* -
EVA006Contacto Aux. conexión frontal 4NA para contactor tamaño 1
28,32 € / uni.* -
EVA007Contacto Aux. conexión frontal 2NA+2NC para contactor tamaño 1
28,32 € / uni.* -
EVA008Contacto Aux. conexión frontal 4NC para contactor tamaño 1
28,32 € / uni.*
-
EVA101
Enclavamiento mecánico para EV007-15, EVN022, EVL
15,84 € / uni.*

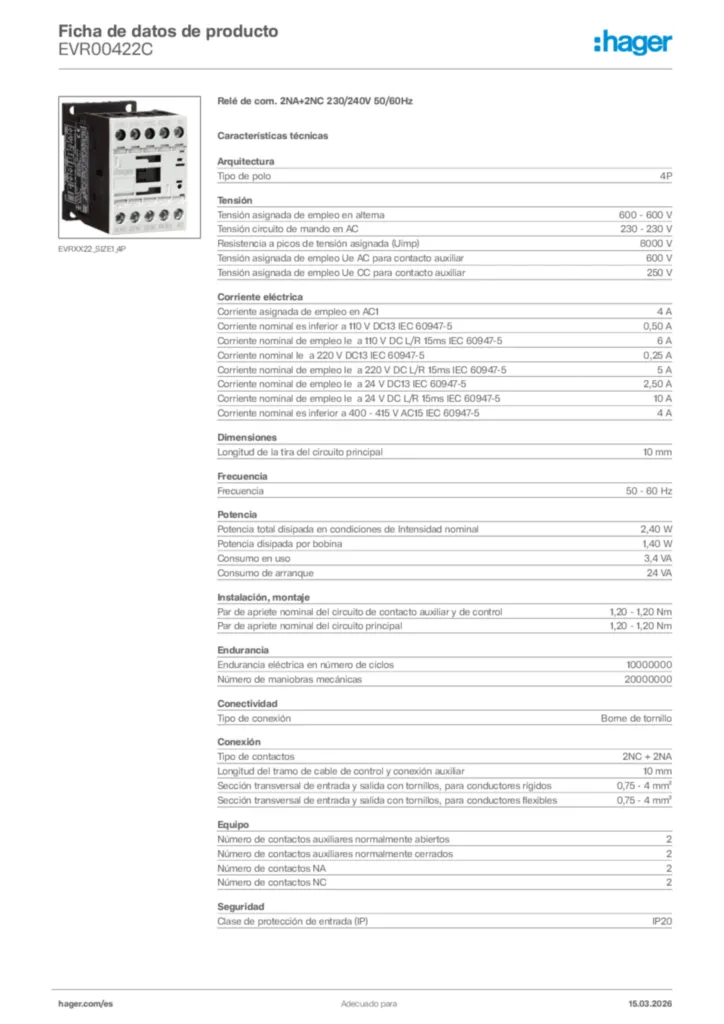

Características técnicas
Arquitectura
-
Tipo de polo4P
Tensión
-
Tensión asignada de empleo en alterna600 - 600 V
-
Tensión circuito de mando en AC230 - 230 V
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de empleo Ue CA para contacto auxiliar600 V
-
Tensión asignada de empleo Ue CC para contacto auxiliar250 V
Corriente eléctrica
-
Corriente asignada de empleo en AC14 A
-
Corriente asignada de empleo Ie bajo 110 V DC13 IEC60947-50,50 A
-
Corriente asignada Ie bajo 110 V CC L/R 15ms IEC60947-56 A
-
Corriente asignada de empleo Ie bajo 220 V DC13 IEC60947-50,25 A
-
Corriente asignada Ie bajo 220 V CC L/R 15ms IEC60947-55 A
-
Corriente asignada Ie bajo 24 V DC13 IEC60947-52,50 A
-
Corriente asignada Ie bajo 24 V CC L/R 15ms IEC60947-510 A
-
Corriente asignada Ie bajo 400 - 415 V AC15 IEC60947 - 54 A
Dimensiones
-
Longitud de la tira del circuito principal10 mm
Frecuencia
-
Frecuencia50 - 60 Hz
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal2,40 W
-
Potencia disipada por bobina1,40 W
Instalación, montaje
-
Par de apriete nominal del circuito de contacto auxiliar y de control1,20 - 1,20 Nm
-
Par de apriete nominal del circuito principal1,20 - 1,20 Nm
Endurancia
-
Endurancia eléctrica en número de ciclos10000000
-
Endurancia mecánica en número de maniobras20000000
Conectividad
-
Tipo de conector/enchufeBorne de tornillo
Conexión
-
Tipo de contactos2NC + 2NA
-
Longitud de la tira de las conexiones auxiliares y de control10 mm
Equipo
-
Número de contactos auxiliares normalmente abiertos2
-
Número de contactos auxiliares normalmente cerrados2
-
Número de contactos NO2
-
Número de contactos NC2
Seguridad
-
Índice de protección IPIP20
Condiciones de uso
-
Temperatura de funcionamiento-25 - 60 °C
-
Grado de contaminación según IEC60664 / IEC60947-23
-
Temperatura de almacenamiento/transporte-40 - 80 °C
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-
Manual
Manual en-GB 2025-04-10
PDF4,12 MB -
Folletos técnicos
Dossier Certificado de eficiencia energética
PDF2,25 MB -
Declaración de conformidad
Declaration Of Conformity
Declaración de conformidad en-GB 2023-12-12
PDF421,30 kB
Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications
Declaración de conformidad International 2021-03-01
PDF60,48 kB
