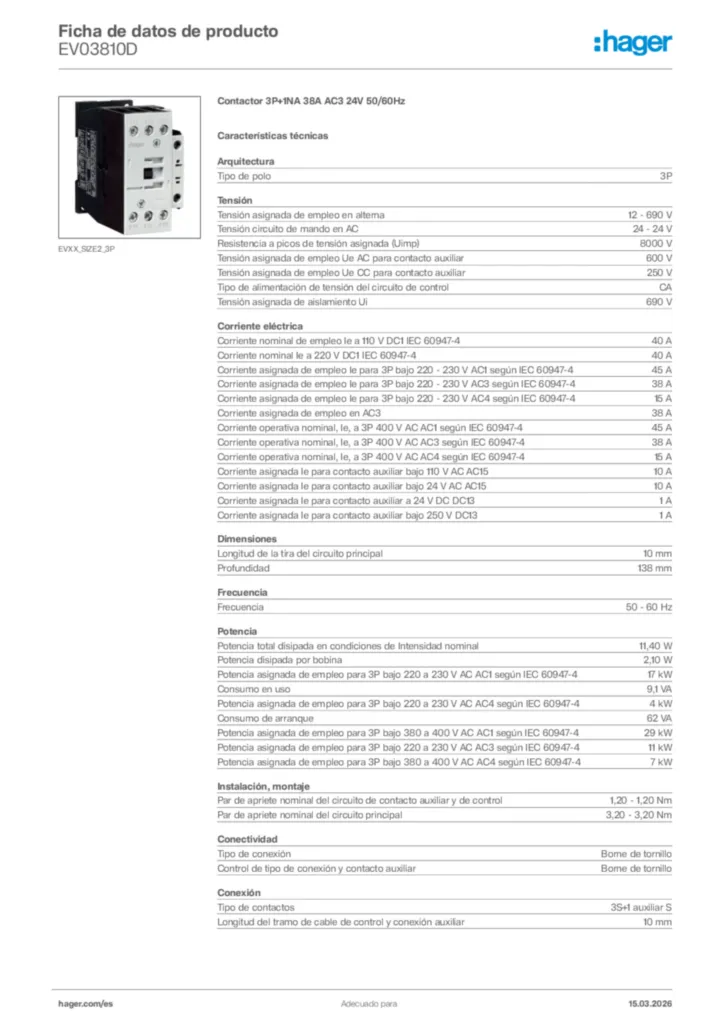

Contactor 3P+1NA 38A AC3 24V 50/60Hz EV03810D

Name: EV03810D
Brand: Hager
SKU: EV03810D
Price: 206.6 EUR

Precio de venta

206,60 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Adaptador de cable auxiliar 1 productos disponibles
Relé de sobrecarga térmica 5 productos disponibles
Equipo adicional para dispositivos montados en carril DIN 6 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Módulo de limitador de sobretensiones 1 productos disponibles

Características técnicas

Tipo de polo

3P

Tensión asignada de empleo en alterna

12 - 690 V
Tensión circuito de mando en AC

24 - 24 V
Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de empleo Ue AC para contacto auxiliar

600 V
Tensión asignada de empleo Ue CC para contacto auxiliar

250 V
Tipo de alimentación de tensión del circuito de control

CA
Tensión asignada de aislamiento Ui

690 V

Corriente nominal de empleo Ie a 110 V DC1 IEC 60947-4

40 A
Corriente nominal Ie a 220 V DC1 IEC 60947-4

40 A
Corriente asignada de empleo Ie para 3P bajo 220 - 230 V AC1 según IEC 60947-4

45 A
Corriente asignada de empleo Ie para 3P bajo 220 - 230 V AC3 según IEC 60947-4

38 A
Corriente asignada de empleo Ie para 3P bajo 220 - 230 V AC4 según IEC 60947-4

15 A
Corriente asignada de empleo en AC3

38 A
Corriente operativa nominal, Ie, a 3P 400 V AC AC1 según IEC 60947-4

45 A
Corriente operativa nominal, Ie, a 3P 400 V AC AC3 según IEC 60947-4

38 A
Corriente operativa nominal, Ie, a 3P 400 V AC AC4 según IEC 60947-4

15 A
Corriente asignada Ie para contacto auxiliar bajo 110 V AC AC15

10 A
Corriente asignada Ie para contacto auxiliar bajo 24 V AC AC15

10 A
Corriente asignada Ie para contacto auxiliar a 24 V DC DC13

1 A
Corriente asignada Ie para contacto auxiliar bajo 250 V DC13

1 A

Longitud de la tira del circuito principal

10 mm
Profundidad

138 mm

Frecuencia

50 - 60 Hz

Potencia total disipada en condiciones de Intensidad nominal

11,40 W
Potencia disipada por bobina

2,10 W
Potencia asignada de empleo para 3P bajo 220 a 230 V AC AC1 según IEC 60947-4

17 kW
Consumo en uso

9,1 VA
Potencia asignada de empleo para 3P bajo 220 a 230 V AC AC4 según IEC 60947-4

4 kW
Consumo de arranque

62 VA
Potencia asignada de empleo para 3P bajo 380 a 400 V AC AC1 según IEC 60947-4

29 kW
Potencia asignada de empleo para 3P bajo 220 a 230 V AC AC3 según IEC 60947-4

11 kW
Potencia asignada de empleo para 3P bajo 380 a 400 V AC AC4 según IEC 60947-4

7 kW

Par de apriete nominal del circuito de contacto auxiliar y de control

1,20 - 1,20 Nm
Par de apriete nominal del circuito principal

3,20 - 3,20 Nm

Tipo de conexión

Borne de tornillo
Control de tipo de conexión y contacto auxiliar

Borne de tornillo

Tipo de contactos

3S+1 auxiliar S
Longitud del tramo de cable de control y conexión auxiliar

10 mm
Sección transversal de entrada y salida con tornillos, para conductores flexibles

0,75 - 16 mm²
Sección transversal de entrada y salida con tornillos, para conductores rígidos

0,75 - 4 mm²

Número de contactos auxiliares normalmente abiertos

1
Número de contactos auxiliares normalmente cerrados

0
Número de contactos NA

3
Número de contactos NC

0

Clase de protección de entrada (IP)

IP00

Temperatura de funcionamiento

-25 - 60 °C
Grado de polución / IEC 60664/IEC 60947-2

3
Temperatura de almacenamiento/transporte

-40 - 80 °C

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí

Conforme REACH Sí
