EV00910E - Contactor 3P+1NA 9A AC3 24V DC

Aparamenta de cabecera

Contactor 3P+1NA 9A AC3 24V DC EV00910E

Name: EV00910E
Brand: Hager
SKU: EV00910E
Price: 78.44 EUR

EAN

3250612235889

Cantidad

1 uni.

Precio de venta

78,44 €

/ uni. *

Agregar a una lista

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

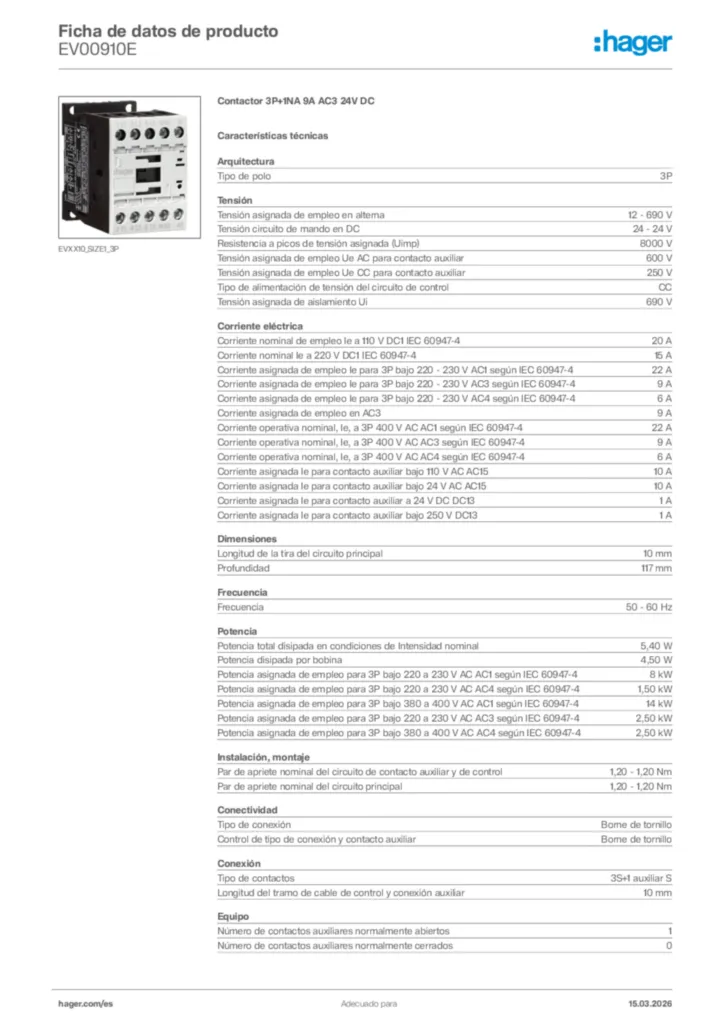

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Equipo adicional para dispositivos montados en carril DIN 6 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Adaptador de cable auxiliar 1 productos disponibles
Relé de sobrecarga térmica 12 productos disponibles

Características técnicas

Tipo de polo

3P

Tensión asignada de empleo en alterna

690 - 690 V
Tensión circuito de mando en CC

24 - 24 V
Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de empleo Ue CA para contacto auxiliar

600 V
Tensión asignada de empleo Ue CC para contacto auxiliar

250 V
Tipo de alimentación de tensión del circuito de control

CC
Tensión asignada de aislamiento Ui

690 V

Corriente asignada de empleo Ie bajo 110 V DC1 IEC60947-4

20 A
Corriente asignada de empleo Ie bajo 220 V DC1 IEC60947-4

15 A
Corriente asignada de empleo Ie para 3P bajo 220 - 230 V AC3 según IEC60947 - 4

22 A
Corriente asignada de empleo Ie para 3P bajo 220 - 230 V AC3 según IEC60947 - 4

9 A
Corriente asignada de empleo Ie para 3P bajo 220 - 230 V AC4 según IEC60947 - 4

6 A
Corriente asignada de empleo en AC3

9 - 9 A
Corriente asignada de empleo Ie para 3P bajo 380 - 400 V CA AC1 según IEC60947 - 4

22 A
Corriente asignada de empleo Ie para 3P bajo 380 - 400 V CA AC3 según IEC60947 - 4

9 A
Corriente asignada de empleo Ie para 3P bajo 380 - 400 V CA AC4 según IEC60947 - 4

6 A
Corriente asignada Ie para contacto auxiliar bajo 110 V CA AC15

10 A
Corriente asignada Ie para contacto auxiliar bajo 24 V CA AC15

10 A
Corriente asignada Ie para contacto auxiliar bajo 24 V CC DC13

1 A
Corriente asignada Ie para contacto auxiliar bajo 250 V DC13

1 A

Longitud de la tira del circuito principal

10 mm
Profundidad

117 mm

Frecuencia

50 - 60 Hz

Potencia total disipada en condiciones de Intensidad nominal

5,40 W
Potencia disipada por bobina

4,50 W
Potencia asignada de empleo para 3P bajo 220 a 230 V CA AC1 según IEC60947 - 4

8 kW
Potencia asignada de empleo para 3P bajo 220 a 230 V CA AC4 según IEC60947 - 4

1,50 kW
Potencia asignada de empleo para 3P bajo 380 a 400 V CA AC1 según IEC60947 - 4

14 kW
Potencia asignada de empleo para 3P bajo 220 a 230 V CA AC3 según IEC60947 - 4

2,50 kW
Potencia asignada de empleo para 3P bajo 380 a 400 V CA AC4 según IEC60947 - 4

2,50 kW

Par de apriete nominal del circuito de contacto auxiliar y de control

1,20 - 1,20 Nm
Par de apriete nominal del circuito principal

1,20 - 1,20 Nm

Tipo de conector/enchufe

Borne de tornillo
Control de tipo de conexión y contacto auxiliar

Borne de tornillo

Tipo de contactos

3S+1 auxiliar S
Longitud de la tira de las conexiones auxiliares y de control

10 mm

Número de contactos auxiliares normalmente abiertos

1
Número de contactos auxiliares normalmente cerrados

0
Número de contactos NO

3
Número de contactos NC

0

Índice de protección IP

IP20

Temperatura de funcionamiento

-25 - 60 °C
Grado de contaminación según IEC60664 / IEC60947-2

3
Temperatura de almacenamiento/transporte

-40 - 80 °C

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí

Conformidad con REACH Sí
