Contador de Energia 3F direct 80A 4M AGARDIO MID ECA380D

EAN

3250612231287

Cantidad

1 uni.

483,30 €

/ uni. *

Accesorios
Características técnicas
Documentos
Más productos

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Adaptador de telecomunicaciones 1 productos disponibles
Accesorios de protección contra sobretensiones de tecnología de información/MCR 1 productos disponibles
8 productos disponibles

Características técnicas

Sistema de bus

MODBUS
Tipo de polo

3P+N

Corriente nominal asignada

80 A
Corriente máxima del circuito de medición

80 A

Número de módulos

4

Tipo de conector/enchufe

Conexión directa
Tipo de conexión

Modbus RS-485 3 cables

Altura

92 mm
Anchura

72 mm
Profundidad

60 mm

Tipo de emisor de impulsos

Óptica

Adecuado para

Consumo / suministro

Sección transversal de la entrada de medición

33 - 33 mm²
Sección transversal de salida de medición

33 - 33 mm²
Tipo de conector/enchufe sistema de bus

RJ45

Par de apriete nominal

2 - 2 Nm

Par de apriete nominal - terminal digital

0,50 - 0,50 Nm

Sistema de medición

Medición directa
Ejecución del dispositivo de medición

Electrónico
Rango de medición de corriente

0,25 - 80,0 A
Rango de medición de tensión Ph-N

92 - 276 V
Rango de medición de tensión Ph-Ph

160 - 480 V
Rango de medición de frecuencia

45 - 65 Hz

Clase de precisión

B
Tipo tarifa

T1...T2 (230V AC) / T1...T8 Modbus
Está calibrado

Sí

Índice de protección IP

IP20

Temperatura de funcionamiento

-25 - 55 °C
Temperatura de almacenamiento/transporte

-25 - 70 °C

Consumo de energía VA

2 VA
Potencia total disipada en condiciones de Intensidad nominal

0,60 W

Documentos

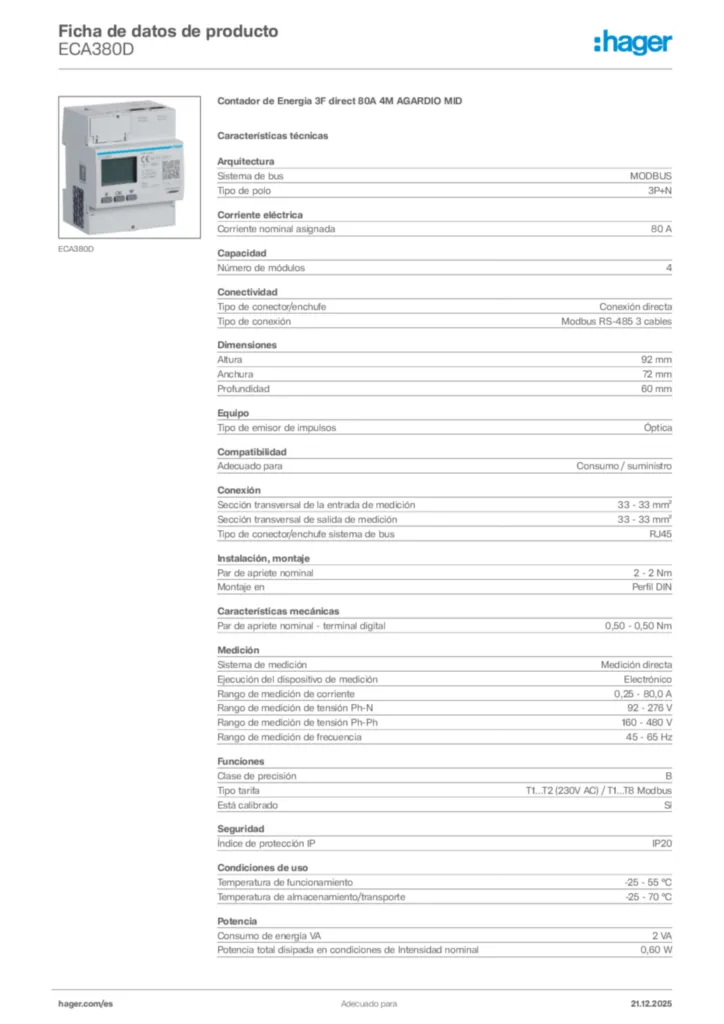

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto ECA380D
Manual de instalación

Manual de instalación International 2019-09-30

PDF

1,59 MB

Manual de instalación es-ES, fr-FR, pt-PT 2019-09-30

PDF

1,60 MB
Técnico: Accesorio del producto

Modbus table for energy meters (version from 24th July 2019)

XLS

177,00 kB

Técnico: Accesorio del producto International 2022-10-04

PDF

836,11 kB
Manual

Manual de-DE, en-GB 2024-01-08

PDF

2,85 MB

Manual es-ES, pt-PT 2024-01-12

PDF

2,84 MB
Declaración de conformidad

EU Declaration of Conformity

Declaración de conformidad en-GB 2024-04-15

PDF

464,95 kB

Más descargas
