Der Einbausatz ZU54ME baut als 1-feldiges Komplettfeld univers Z Zählerplätze für eHZ nach DIN VDE 603-1 auf, bestückt und verdrahtet nach den TAB-Bestimmungen der VNB. Das Rast-System ermöglicht die Schnellmontage im Schrank. Auf 1350 mm Höhe finden 2 Zählerplätze bis 63 A und 2 Leerplätze in 3 Reihen Platz, der untere Anschlussraum ist für Sammelschienen ausgelegt.
EAN
3250617811750
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Einbausatz eHZ, 1-feldig, Höhe 1350 mm, für Sammelschienen ZU54ME
Preis
284,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar -
Abdeckstreifen/-leiste 2 Produkte verfügbar -
Durchgangs-Reihenklemme 8 Produkte verfügbar -
Zu- und Abgangskabelbaum 2 Produkte verfügbar -
Berührungsschutzabdeckung 10 Produkte verfügbar -
Trenn-Reihenklemme 1 Produkte verfügbar
Optionales Zubehör
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
34,40 € / Stück* -
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,80 € / Stück*
-
K240AE
Anschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grün gelb
72,00 € / Stück* -
K240ALAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grau
72,00 € / Stück* -
K240ANAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², blau
72,00 € / Stück* -
K150AEAnschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², grün gelb
47,20 € / Stück* -
K150ANAnschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², blau
47,20 € / Stück* -
K50AEAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², grün gelb
14,20 € / Stück* -
K50ALAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², grau
14,20 € / Stück* -
K50ANAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², blau
14,20 € / Stück*
-
ZU79A
Abdeckung, univers Z, 300x250 mm, geschlossen
40,90 € / Stück* -
ZU62AAbdeckung, univers Z, 150x250 mm, geschlossen
23,70 € / Stück* -
ZU62EAAbdeckung, univ.Z, 150mm, geschlossen, plombierbar, für Raum für eHZ-Anwendung
23,70 € / Stück* -
ZU63EAAbdeckung, univ.Z, 150mm, geschlossen, plombierbar, RfZ Abd. für eHz Zusatzanw.
23,70 € / Stück* -
ZU78FNAbdeckung, univers Z, 300mm, für 2xNH00-Trenner (Fabrikat Weber)
42,70 € / Stück* -
ZU79BAbdeckung, univers Z, 300x250 mm, für NH00 Reiterelement 3-polig
46,10 € / Stück* -
ZU79EAbdeckung, univers Z, 300x250 mm, für NH00 Reiterelement 2x 3-polig
46,10 € / Stück* -
ZU79FNAbdeckung, univers Z, 300x250 mm, für 1x LT05x
41,80 € / Stück* -
ZU92AAbdeckung, univers Z, HxB 300x250mm, für Verteiler 2-reihig
35,80 € / Stück* -
ZU93A
Abdeckung, univers Z, HxB 450x250mm, für Verteiler 3-reihig
50,10 € / Stück*
-
ZY14AEHZ
Bestückungspaket für §14a EnWG bei EHZ mit RfZ
119,00 € / Stück*
-
ZZ10WAbschottung, universZ, waagerecht, für APZ/RfZ, 1-feldig
23,80 € / Stück*
-
ZZ10VAbschottung, univers Z, Durchstechschutz
6,80 € / Stück* -
ZZ60ASammelschienenträgeroberteil, universZ, für unteren Anschlussr. mit 210mm Breite
10,80 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1350 mm
-
Breite250 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Art der ZählerbefestigungBKE-I / eHZ
-
Anzahl Zählerplätze <=63 A2
-
Anzahl der Leerplätze2
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen3
-
Anzahl Felder1
-
Art des ZählerfeldseHZ
Elektrischer Strom
-
Bemessungsstrom IN63 A
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZU54ME
-

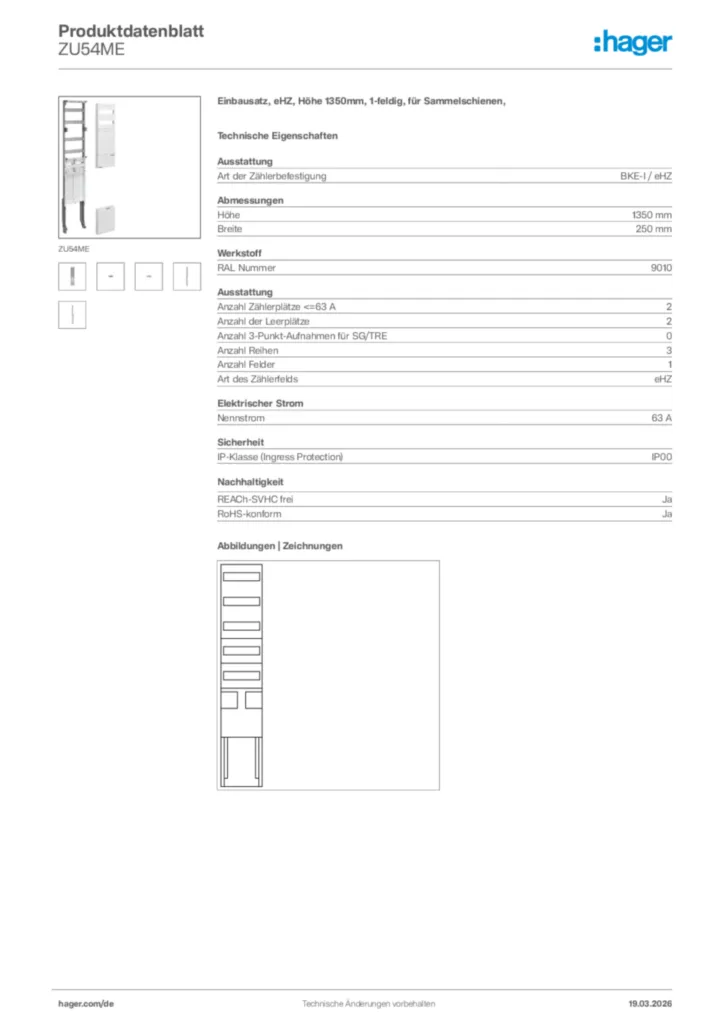

Produktdatenblatt
Hager Produktdatenblatt ZU54ME
Einbausatz, eHZ, Höhe 1350mm, 1-feldig, für Sammelschienen,
PDF -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44: Die aktuelle VDE-AR-N 4100:2026-04
Tipps de-DE 2026-05-21
PDF4,91 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6,68 MB -
Tools & Software
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -

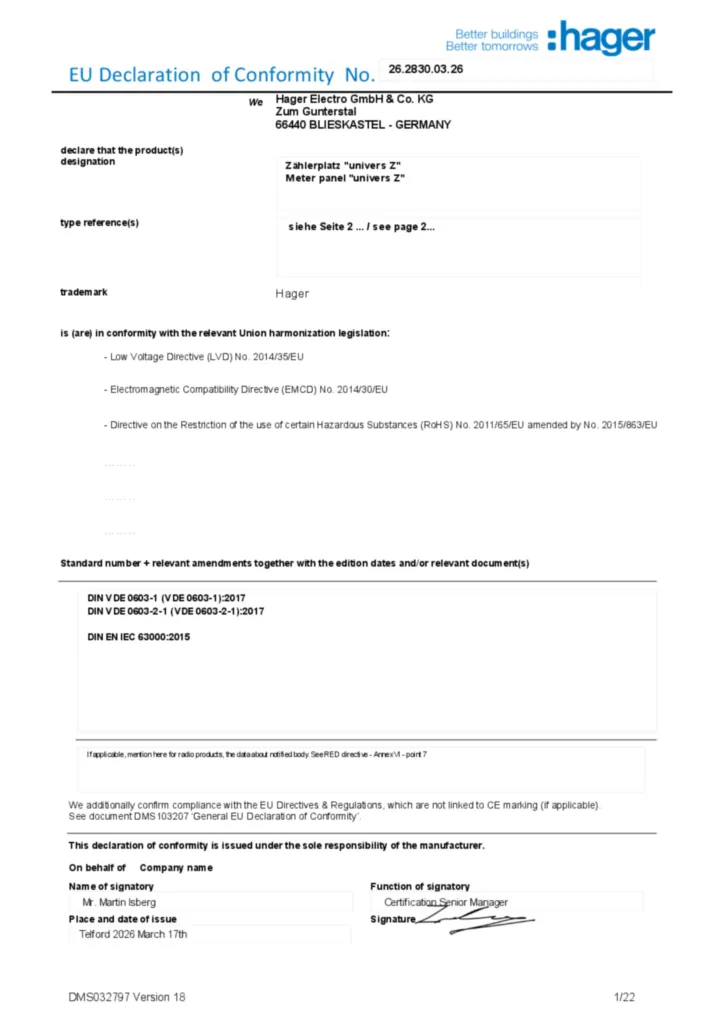

Konformitätserklärung
Konformitätserklärung en-GB 2026-08-04
PDF691,76 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU21AEinbausatz, univers Z, Höhe 900mm, 1 Zählerplatz, 1-feldig, mit HutschienePreis265,50 €/ Stück * -
2
ZU32LEinbausatz, univers Z, Höhe 1050mm, 1 Zählerplatz, 1-feldig, für SammelschienenPreis353,40 €/ Stück * -
3
ZU52AEinbausatz, univers Z, Höhe 1350mm, 2 Zählerplätze, 1-feldig, mit HutschienePreis388,30 €/ Stück * -
4
ZU52LEinbausatz, univers Z, Höhe 1350mm, 2 Zählerplätze, 1-feldig, für SammelschienenPreis437,50 €/ Stück * -
5
ZU41LEinbausatz, univers Z, Höhe 1200mm, 2 Zählerplätze, 1-feldig, für SammelschienenPreis404,60 €/ Stück *
Ausschreibungstext
Einbausatz, eHZ, Höhe 1350mm, 1-feldig, für Sammelschienen,
Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 603-1, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze.
Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig oder bestückt mit ____________ _________ ___________.
Höhe: 1350 mm
Breite: 250 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 2
Anzahl der Leerplätze: 2
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 3
Anzahl Felder: 1
Art des Zählerfelds: eHZ
Bemessungsstrom IN: 63 A
Fabrikat : Hager oder gleichwertig
Artikel : ZU54ME
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 603-1, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze.
Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig oder bestückt mit ____________ _________ ___________.
Höhe: 1350 mm
Breite: 250 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 2
Anzahl der Leerplätze: 2
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 3
Anzahl Felder: 1
Art des Zählerfelds: eHZ
Bemessungsstrom IN: 63 A
Fabrikat : Hager oder gleichwertig
Artikel : ZU54ME
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
