Komplettfeld univers Z, 2-Zählerplatz, BKE-I, 2-feldig, für eHZ. Ausgestattet mit 7-poliger Steuerklemme und 5-poliger Hauptleitungsabzweigklemme. Konform mit DIN VDE 0603-1, -2-1 und -3-1. Rast-System ermöglicht schnelle Montage. Mit Hutschienen bestückt, fingersicher nach DGUV Vorschrift 3. Integrierter Zusatzraum für Kommunikations- und Steuergeräte, plombierbar, mit Vorprägungen für 12 Platzeinheiten.

EAN

3250617624817

Marke

Hager

VPE

1 Stück

Preisgruppe

H013

Hagerplan - Der Ausschreibungstextkonfigurator Zählerplatz-Konfigurator ZPlan

Komplettfelder eHZ, 3-Punkt und unbestückt

Komplettfeld, univers Z, 2ZP, BKE-I, 2-feldig, Steuerklemme 7-pol., HLAK 5-pol. ZK3ET28

Name: ZK3ET28
Brand: Hager
SKU: ZK3ET28B1
Price: 1113.4 EUR

Preis

1.113,40 €

/ Stück *

Fachgroßhandel finden

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Abdeckstreifen/-leiste 2 Produkte verfügbar
Zu- und Abgangskabelbaum 2 Produkte verfügbar
Zubehör für Sammelschienen 2 Produkte verfügbar
Sammelschienenverbinder 2 Produkte verfügbar
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar

Technische Merkmale

Höhe

1050 mm
Breite

500 mm
Breite/Dicke Sammelschiene

5 - 5 mm
Höhe Sammelschiene

12 mm

RAL Nummer

9010

Anzahl Zählerplätze <=63 A

2
Anzahl der Leerplätze

2
Anzahl 3-Punkt-Aufnahmen für SG/TRE

0
Anzahl Reihen

0
Anzahl Felder

2
Anzahl Zählerfeld (Einbausatz)

2
Art des Zählerfelds

eHZ
Multimedia Feld Bereich

Ohne

Nennstrom

63 A

Netzform

TN-S, TT

IP-Klasse (Ingress Protection)

IP00

Art der Sammelschieneneinspeiseklemme

Ohne Sammelschieneneinspeiseklemme

Polanzahl

5

Anschlussart

Sammelschiene

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - universZ Meterplate complete (english)

PDF

3,39 MB

Hager REACH declaration ZK3ET28

PDF

Hager RoHS Report ZK3ET28

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ZK3ET28

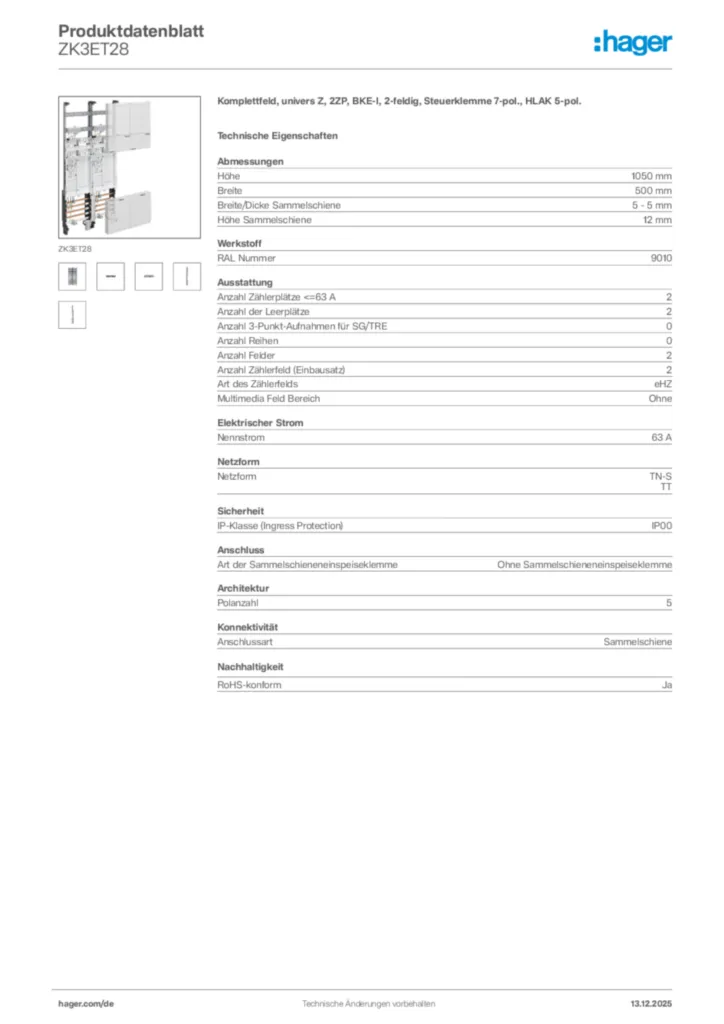

Produktdatenblatt

Hager Produktdatenblatt ZK3ET28

Komplettfeld, univers Z, 2ZP, BKE-I, 2-feldig, Steuerklemme 7-pol., HLAK 5-pol.

PDF
Bedienungsanleitung

Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)

BKE-I für eHZ

PDF

3,18 MB
Montageanleitung

Montageleitung univers Z Innenausbau

Montageanleitung International 2022-11-23

PDF

15,39 MB
Tipps

Hager Tipp 44

Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)

PDF

12,81 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Konformitätserklärung de-DE, en-GB 2025-08-12

PDF

444,52 kB

Mehr Downloads

Ausschreibungstext

Komplettfeld, univers Z, 2ZP, BKE-I, 2-feldig, Steuerklemme 7-pol., HLAK 5-pol.

Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ- Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen, bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit __________ __________ ___________ -
Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau von eHZ-Zählertragplatten gemäß DIN VDE 0603-3-2, mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzraum: 1-feldig, Höhe 150 mm mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Netzseitiger Anschlussraum: Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.

Höhe: 1050 mm
Breite: 500 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 2
Anzahl der Leerplätze: 2
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 0
Anzahl Felder: 2
Anzahl Zählerfeld (Einbausatz): 2
Art des Zählerfelds: eHZ
Nennstrom: 63 A
Netzform: TN-S
TT
Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme

Fabrikat : Hager oder gleichwertig
Artikel : ZK3ET28
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
