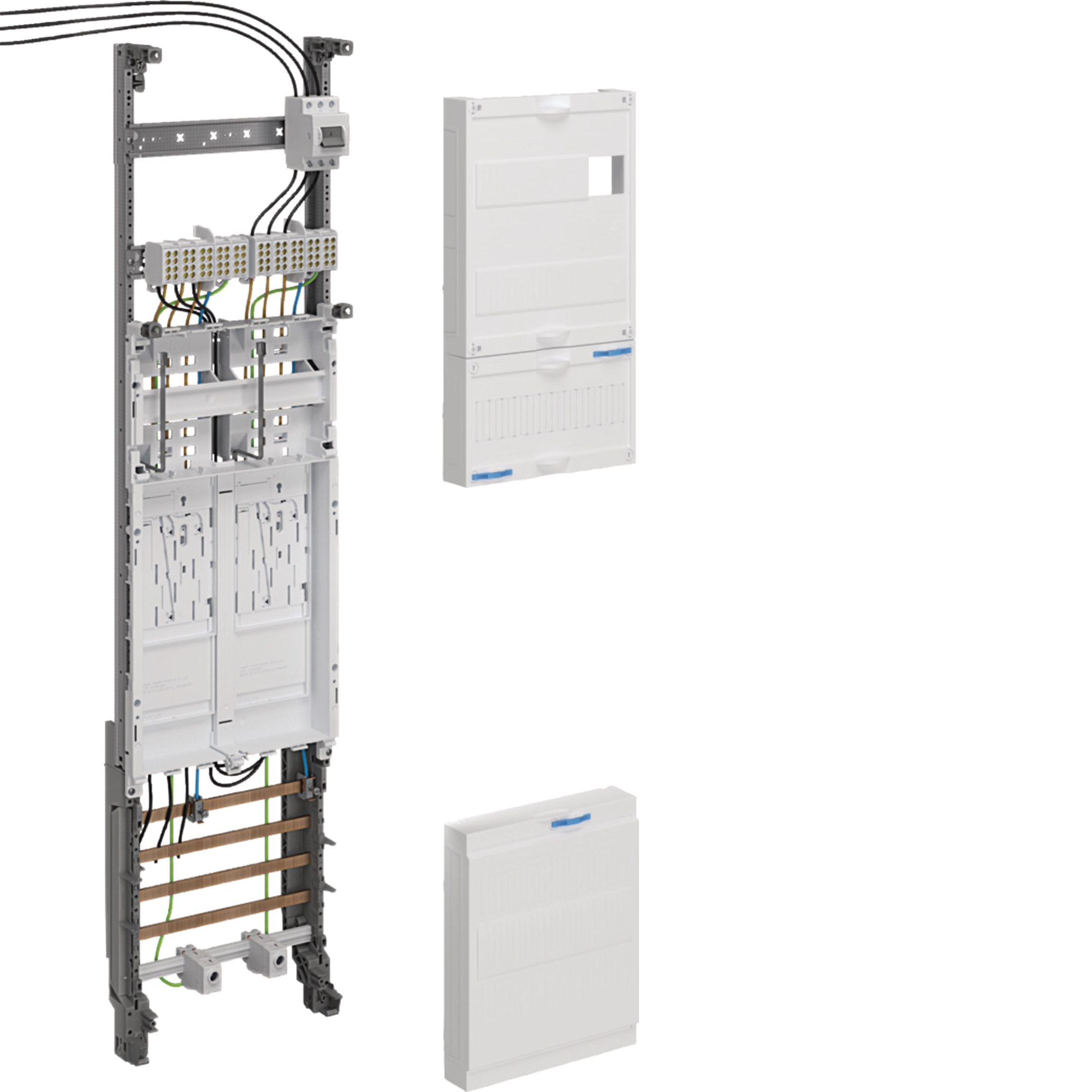

Komplettfeld univers Z, 2 ZP, BKE-I, OKK, 1050mm, 1-feldig, PV-Übersch./Kaskade

ZH3EZ12PN

ZH3EZ12PN - Komplettfeld univers Z, 2 ZP, BKE-I, OKK, 1050mm, 1-feldig, PV-Übersch./Kaskade
  • Komplett­felder eHZ, 3-Punkt und unbe­stückt

Komplettfeld univers Z, 2 ZP, BKE-I, OKK, 1050mm, 1-feldig, PV-Übersch./Kaskade ZH3EZ12PN

Das Komplettfeld univers Z mit 2 Zählerplätzen (ZP) und einer Bauhöhe von 1050mm ist für die Installation in PV-Überschusseinspeisung oder Kaskadenverdrahtung ausgelegt. Das 1-feldige Zählerfeld mit eHZ-Anschluss­kas­setten BKE-I und ist vorbereitet für BKE-I-Datenschnittstelle OKK. Ideal für effiziente Energiemanagementsysteme in Wohn- und Geschäftsgebäuden.
EAN
3250617685498
Marke
Hager
VPE
1 Stück
Preisgruppe
H013
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
  • Zählerplatz-Konfigurator ZPlan
Preis
1.136,90 €
/ Stück *
1.136,90 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.

Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte

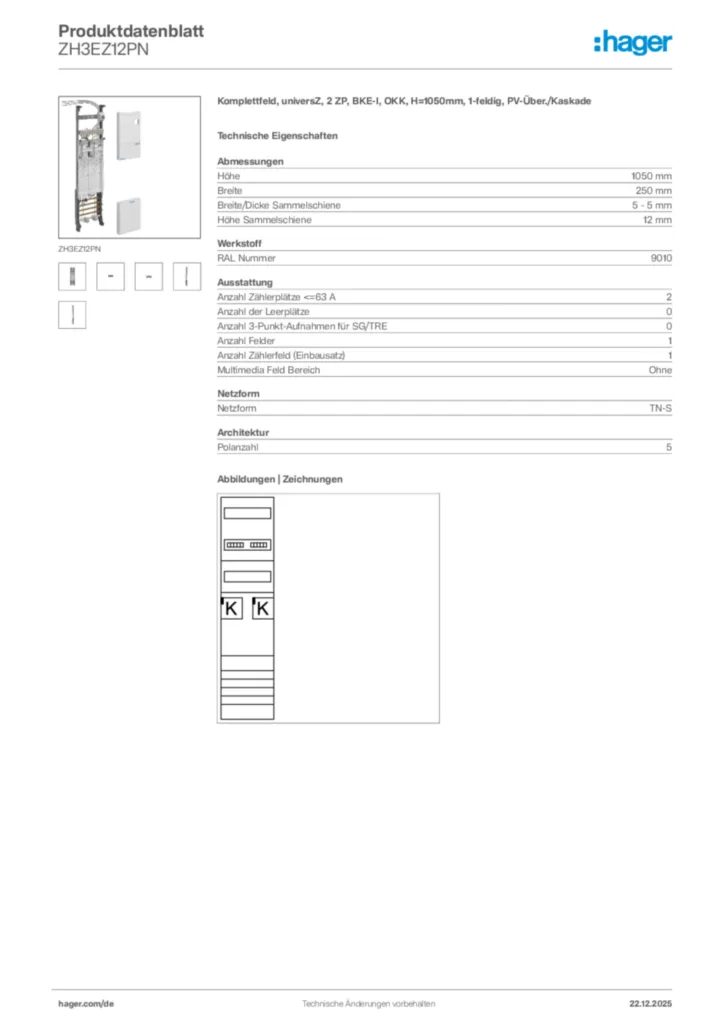

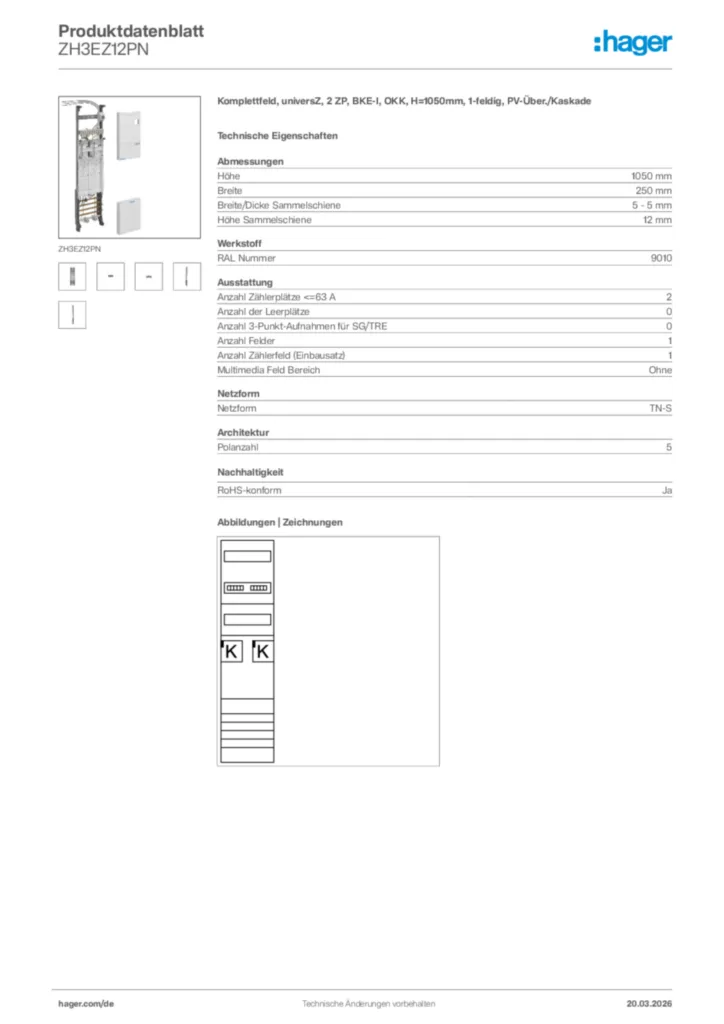

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zu- und Abgangs­ka­bel­baum 2 Produkte verfügbar
  • Zubehör für Sammelschienen 2 Produkte verfügbar
  • Abdeck­strei­fen­/-leiste 2 Produkte verfügbar
  • Sammelschie­nen­ver­binder 2 Produkte verfügbar
  • Zube­hör/Er­satz­teile für elek­tri­sche Siche­run­gen/­Si­che­rungs­halter 2 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Zu- und Abgangs­ka­bel­baum
  • Zubehör für Sammelschienen
  • Abdeck­strei­fen­/-leiste
  • Sammelschie­nen­ver­binder
  • Zube­hör/Er­satz­teile für elek­tri­sche Siche­run­gen/­Si­che­rungs­halter
  • ZY02PV

    Bestückungspaket,univers Z,10mm², PV-Über./Kaskade,ZTP 750mm bis 32A Dauerstrom
    151,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • ZY12PV

    Bestückungspaket,univers Z,16mm², PV-Über./Kaskade,ZTP 750mm bis 44A Dauerstrom
    245,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • ZY3TR

    Bestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg.mit DII
    67,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • ZY3XL

    Bestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg. mit D01
    77,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • S35V

    Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
    33,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • ZZ35S

    Abdeckstreifen,sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
    10,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • ZM15H

    Sammelschienenverbinder, univ.Z, Feld/Feld, ungl. Niveau, 5-p, CU 12x5mm, 250A
    189,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • ZM25F

    Sammelschienenverbinder, universZ, Feld/Feld, 5-polig, CU 12x10mm, 315A
    42,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KU9S10HE

    Sicherungsbox 1A, 230V, 25kA, 2-polig, steckbar auf Hutschiene
    38,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KU9S10HZ

    Sicherungsbox (10x),1A,230V,25kA,2-polig, steckbar auf Hutschiene
    386,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Abmes­sungen
  • Höhe
    1050 mm
  • Breite
    250 mm
  • Brei­te/­Dicke Sammelschiene
    5 - 5 mm
  • Höhe Sammelschiene
    12 mm
Werk­stoff
  • RAL Nummer
    9010
Ausstat­tung
  • Anzahl Zähler­plätze <=63 A
    2
  • Anzahl der Leer­plätze
    0
  • Anzahl 3-Punk­t-­Auf­nahmen für SG/TRE
    0
  • Anzahl Felder
    1
  • Anzahl Zähler­feld (Ein­bau­satz)
    1
  • Multi­media Feld Bereich
    Ohne
Netz­form
  • Netz­form
    TN-S
Archi­tektur
  • Polan­zahl
    5

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

REACH declaration ZH3EZ12PN (english)
PDF
103,10 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild ZH3EZ12PN | Hager Deutschland

    Produktbild ZH3EZ12PN

  • Bedienungsanleitung

    Bild Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016) | Hager Deutschland

    Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)

    BKE-I für eHZ

    PDF
    3,18 MB

  • Montageanleitung

    Bild Montageleitung univers Z Innenausbau | Hager Deutschland

    Montageleitung univers Z Innenausbau

    Montageanleitung International 2022-11-23

    PDF
    15,39 MB

  • Tipps

    Bild Hager Tipp 44 | Hager Deutschland

    Hager Tipp 44

    Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)

    PDF
    12,81 MB

  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
    Bild Zählerplatz-Konfigurator ZPlan | Hager Deutschland

    Zählerplatz-Konfigurator ZPlan

    Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

    URL

  • Konformitätserklärung

    Bild Konformitätserklärung de-DE 2025-02-18 | Hager Deutschland

    Konformitätserklärung de-DE 2025-02-18

    PDF
    444,52 kB
Mehr Downloads

Ersatzteil

Mehr sehen
