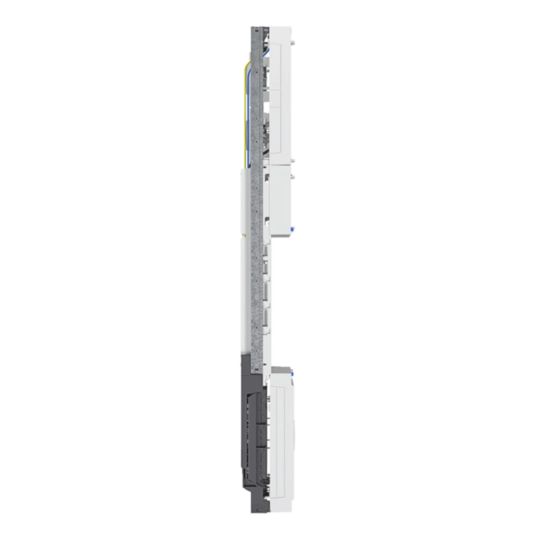

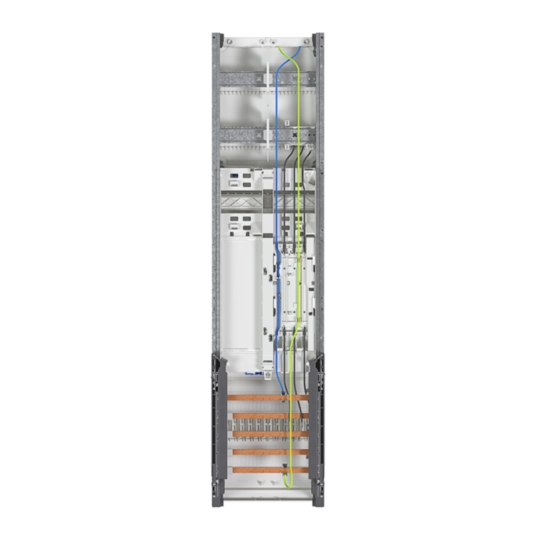

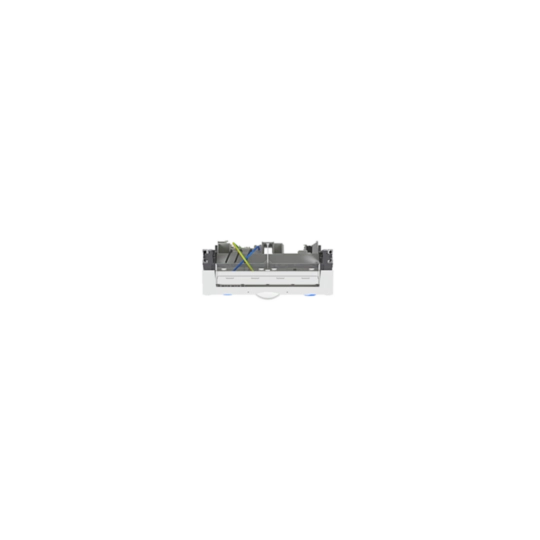

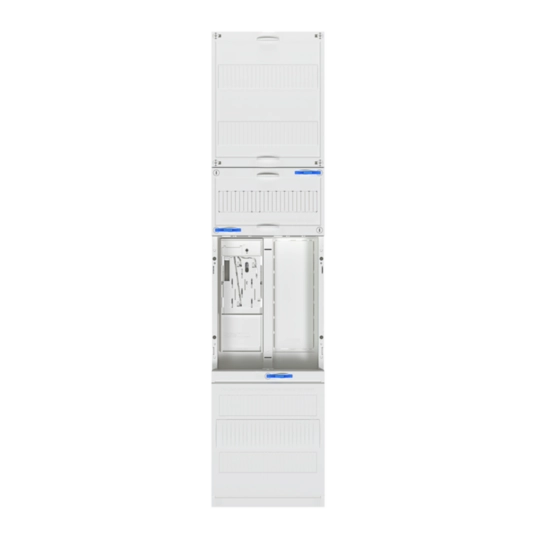

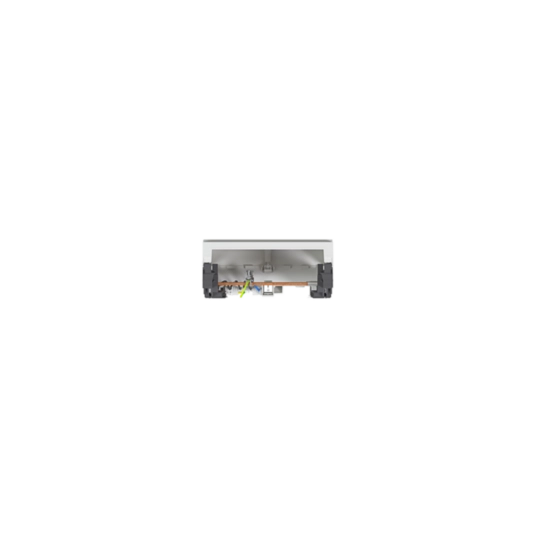

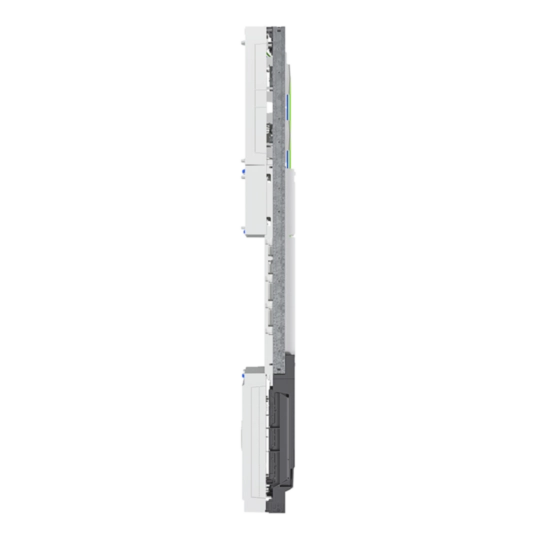

Komplettfeld, Zählerfeld, univers Z, 1 Zählerplatz, BKE-I, H=1050mm, 1-feldig ZH3EL27
Das Hager Komplettfeld univers Z, 1-feldig mit einer Höhe von 1050mm, ist ausgestattet mit einem Zählerplatz und einer BKE-I. Ideal für die Montage eines Energiezählers. Es bietet eine sichere und normgerechte Installation gemäß VDE-Vorschriften. Die robuste Konstruktion garantiert Langlebigkeit und Zuverlässigkeit in der Anwendung.
EAN
3250617685184
Marke
Hager
VPE
1 Stück
Preisgruppe
H013
Preis
593,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.
Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 10 Produkte verfügbar -
Zu- und Abgangskabelbaum 1 Produkte verfügbar -
Zubehör für Sammelschienen 2 Produkte verfügbar -
Abdeckstreifen/-leiste 2 Produkte verfügbar -
Sammelschienenverbinder 2 Produkte verfügbar -
Mehr sehen 2 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
KU9S115YE
Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
93,30 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
932,70 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
66,30 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
662,20 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
45,90 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
459,70 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
52,80 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
527,40 € / Stück* -
KU9S80YEY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
83,30 € / Stück* -
KU9S80YZY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
833,00 € / Stück*
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
33,60 € / Stück* -
ZZ35SAbdeckstreifen,sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,60 € / Stück*

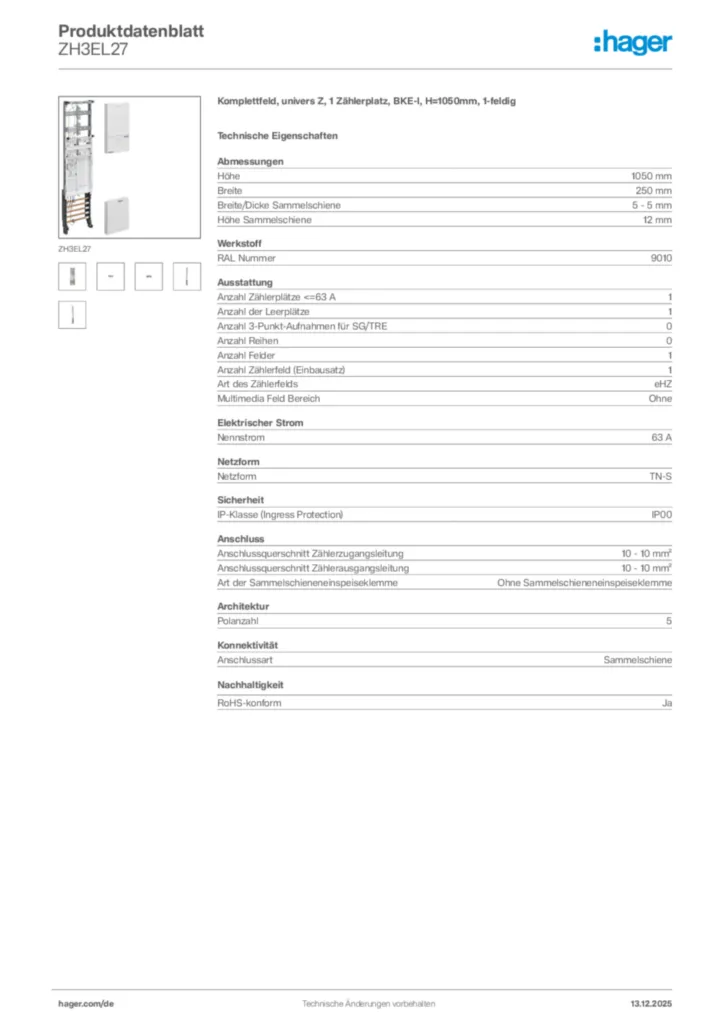

Technische Merkmale
Abmessungen
-
Höhe1050 mm
-
Breite250 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Anzahl Zählerplätze <=63 A1
-
Anzahl der Leerplätze1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Anzahl Felder1
-
Anzahl Zählerfeld (Einbausatz)1
-
Art des ZählerfeldseHZ
-
Multimedia Feld BereichOhne
Elektrischer Strom
-
Nennstrom63 A
Netzform
-
NetzformTN-S
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Art der SammelschieneneinspeiseklemmeOhne Sammelschieneneinspeiseklemme
Architektur
-
Polanzahl5
Konnektivität
-
AnschlussartSammelschiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZH3EL27
-
Bedienungsanleitung
Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)
BKE-I für eHZ
PDF3,18 MB -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE 2025-02-18
PDF444,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZH23X7Komplettfeld, universZ, 900mm, 1feld, 1ZP, NRW, SH, MV, N-sachsen, EON-MittePreis452,30 €/ Stück * -
2
ZH2EL21Komplettfeld, univers Z, 1 Zählerplatz, BKE-I, H=900mm, 1-feldigPreis486,70 €/ Stück * -
3
ZH31X7NKomplettfeld, univers Z, 1ZP, 3P., Steuerleitungsklemme, H=1050 mm, 1-feldigPreis652,80 €/ Stück * -
4
ZH32ESKomplettfeld, univers Z, 2 Reserveplätze, BKE-I, H=1050mm, 1-feldig m. SammelschienenPreis344,70 €/ Stück * -
5
ZH32P7KKomplettfeld, universZ, 1050mm, 1feld, 1Zählerplatz, Ausf. MitteldeutschlandPreis496,60 €/ Stück *
Ausschreibungstext
Komplettfeld, univers Z, 1 Zählerplatz, BKE-I, H=1050mm, 1-feldig
Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 603-1, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze.
Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig oder bestückt mit ____________ _________ ___________.
Höhe: 1050 mm
Breite: 250 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 1
Anzahl der Leerplätze: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 0
Anzahl Felder: 1
Anzahl Zählerfeld (Einbausatz): 1
Art des Zählerfelds: eHZ
Nennstrom: 63 A
Netzform: TN-S
Anschlussquerschnitt Zählerzugangsleitung: 10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung: 10 - 10 mm²
Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme
Fabrikat : Hager oder gleichwertig
Artikel : ZH3EL27
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 603-1, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze.
Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig oder bestückt mit ____________ _________ ___________.
Höhe: 1050 mm
Breite: 250 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 1
Anzahl der Leerplätze: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 0
Anzahl Felder: 1
Anzahl Zählerfeld (Einbausatz): 1
Art des Zählerfelds: eHZ
Nennstrom: 63 A
Netzform: TN-S
Anschlussquerschnitt Zählerzugangsleitung: 10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung: 10 - 10 mm²
Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme
Fabrikat : Hager oder gleichwertig
Artikel : ZH3EL27
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
