Das Komplettfeld univers Z mit zwei Zählerplätzen und einer Baukasteneinheit Interface (BKE-I) sowie einer oberen Kabelklemmkappe (OKK) bietet eine effiziente Lösung für die Energieverteilung. Mit einer Höhe von 1050mm und einfeldiger Konstruktion, ermöglicht es eine flexible Installation und Anpassung an verschiedene Anforderungen. Ideal für die Unterbringung und den Schutz von elektrischen Zählern, unterstützt es eine übersichtliche Verkabelung und einfache Wartung.
EAN
3250617685528
Marke
Hager
VPE
1 Stück
Preisgruppe
H013
Komplettfeld, univers Z, 2 Zählerplätze, BKE-I, OKK, H=1050 mm, 1-feldig ZH3EL22N
Preis
1.126,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckstreifen/-leiste 2 Produkte verfügbar -
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 10 Produkte verfügbar -
Zu- und Abgangskabelbaum 2 Produkte verfügbar -
Zubehör für Sammelschienen 2 Produkte verfügbar -
Sammelschienenverbinder 2 Produkte verfügbar -
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Optionales Zubehör
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
34,40 € / Stück* -
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,80 € / Stück*
-
KU9S115YE
Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
95,50 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
954,20 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
67,80 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
677,40 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
47,00 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
470,30 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
54,00 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
539,50 € / Stück* -
KU9S80YEY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
85,20 € / Stück* -
KU9S80YZY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
852,20 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1050 mm
-
Breite250 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Anzahl Zählerplätze <=63 A2
-
Anzahl der Leerplätze0
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Anzahl Felder1
-
Anzahl Zählerfeld (Einbausatz)1
-
Art des ZählerfeldseHZ
-
Multimedia Feld BereichOhne
Elektrischer Strom
-
Nennstrom63 A
Netzform
-
NetzformTN-S
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Art der SammelschieneneinspeiseklemmeOhne Sammelschieneneinspeiseklemme
Architektur
-
Polanzahl5
Konnektivität
-
AnschlussartSammelschiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZH3EL22N
-
Produktdatenblatt

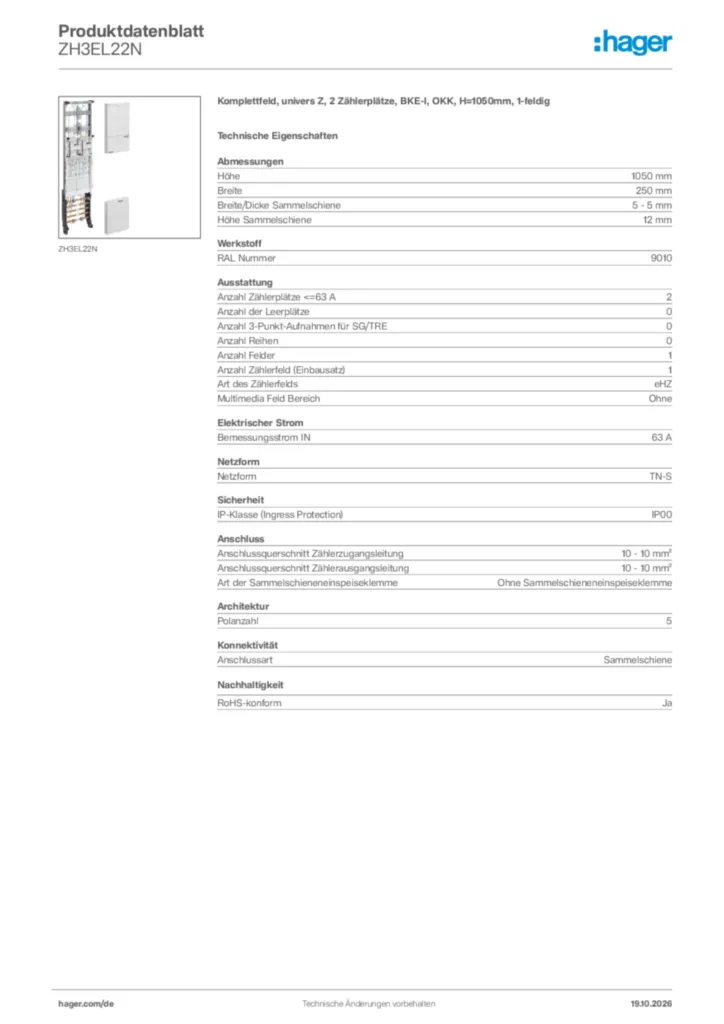

Hager Produktdatenblatt ZH3EL22N
Komplettfeld, univers Z, 2 Zählerplätze, BKE-I, OKK, H=1050mm, 1-feldig
PDF -
Bedienungsanleitung
Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)
BKE-I für eHZ
PDF3,18 MB -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
