Komplettschrank,univers Z,1 Zählerplatz,3P.,APZ,VT5,H=1100mm,2-feldig,ÜSS,ESA ZB323T15E
EAN
3250617650878
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Folgeprodukte:
Bestückung Modulargeräte:
- 2 x ZZ45ZPH6- RJ45-Buchse, IP2X, für Hutschiene
- 2 x ZZ45DS500- Isolierschlauch für Datenleitung, 500mm
- 2 x CDS440D- FI-Schalter 4P 6kA 40A 30mA Typ A QC
- 12 x MBS116- LS-Schalter 1polig 6kA B-16A 1M QC
- 2 x KDN363F- Phasenschiene 3P Gabel 10mm² 63A 12M
- 1 x KCF663L- Phasenschiene 3polig + N, 2-reihig 125mm, links, vertikal
- 4 x KZN023- Endkappe für Phasenschiene 2P und 3P
- 1 x K96ESA5- Einspeiseadapter,universZ,1-25mm²,5-pol.
- 1 x SPA301Z- Kombiableiter 4P T1+T2 30 kA TT-TNS
- 3 x K96A- Sammelschienenklemme 1,5mm²-16mm², für Sammelschienen 12x5mm, für Cu-Leiter
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 19 Produkte verfügbar -
Plantasche 6 Produkte verfügbar -
Lackstift 2 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 5 Produkte verfügbar -
Schrankverbindungen 4 Produkte verfügbar -
Tür/Bedienfeld 3 Produkte verfügbar
Optionales Zubehör
-
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
55,00 € / Stück* -
FZ518NSchließung, univers, Schwenkhebel mit Schließ-Nr. E455 mit 2 Schlüsseln, IP44/54
87,90 € / Stück* -
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54
105,80 € / Stück* -
FZ534NSchwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54
93,70 € / Stück* -
FZ533NSchließung, univers, Klinkengriff, Schließ-Nr.1333, mit 2 Schlüsseln, IP44/IP54
152,20 € / Stück* -
FZ532NSchließung, univers, Klinkengriff, für Schrank IP44/IP54
103,20 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
122,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
70,60 € / Stück* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,90 € / Stück* -
FZ455NSchließung, univers, Schließ-Nr.E012, mit 2 Schlüsseln, für Schrank IP44/54
42,20 € / Stück* -
FZ453N
Schließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,30 € / Stück* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ821NSchließung, univers, Vierkant8mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ449NSchließung, univers, Doppelbart, 3mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück*
-
FZ707
Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage
35,40 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück* -
FZ757MPlantasche magnetisch DIN A4
16,30 € / Stück* -
FZ757A5Plantasche selbstklebend DIN A5, verstärkt, mit Dehnungsfalte
14,90 € / Stück* -
FZ757A4Plantasche selbstklebend DIN A4, verstärkt, mit Dehnungsfalte
14,10 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
35,00 € / Stück*
-
FZ792N
Lack-Sprühdose, 150ml RAL 9010
42,80 € / Stück* -
FZ791NLackstift, 9ml, Farbe RAL 9010
16,80 € / Stück*
-
FZ365N
Tunnelschieber, univers, horizontal, Schrank IP44/54 zu Kabelanschlusskasten
15,50 € / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
22,00 € / Stück* -
FZ366NTunnelschieber, universZ, RfZ, horizontal, Schrank IP44/54
9,40 € / Stück* -
ZM01AAREckverbinder universZ AAR Schrank/Schrank
91,80 € / Stück* -
ZM01RFZEckverbinder universZ RfZ Schrank/Schrank
57,90 € / Stück*
-
FZ737B
Verbindungssatz, univers Z, für Schrankverbindung IP44/54 horizontal
49,90 € / Stück* -
FZ738Verbindungssatz, univers, für Schrank IP44 / IP54 auf Sockel
18,80 € / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
135,50 € / Stück* -
FZ442BVerbindungssatz, univers, vertikal, für Schrank 2-feldrig T:160/205mm
39,70 € / Stück*
-
FZ622NSockel, univers, 200x550x205mm
318,30 € / Stück* -
FZ612NSockel, univers, 100x550x205mm
240,50 € / Stück*
-
FZ412M1 x Kabeleinführungstülle, M40
1,92 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1100 mm
-
Breite550 mm
-
Tiefe205 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen5
-
NAR Zählerfeld Montage vonÜberspannungsschutz Einrichtung
-
Anzahl Sammelschienendurchführungen2
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
MontageartAufputz
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Anzahl der RJ45 Anschlüsse2
-
Anordnung PE/N-Klemme im VerteilerfeldHorizontal
-
Anschluss-/SteckertypSammelschiene, Klemme
Architektur
-
Polanzahl5
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

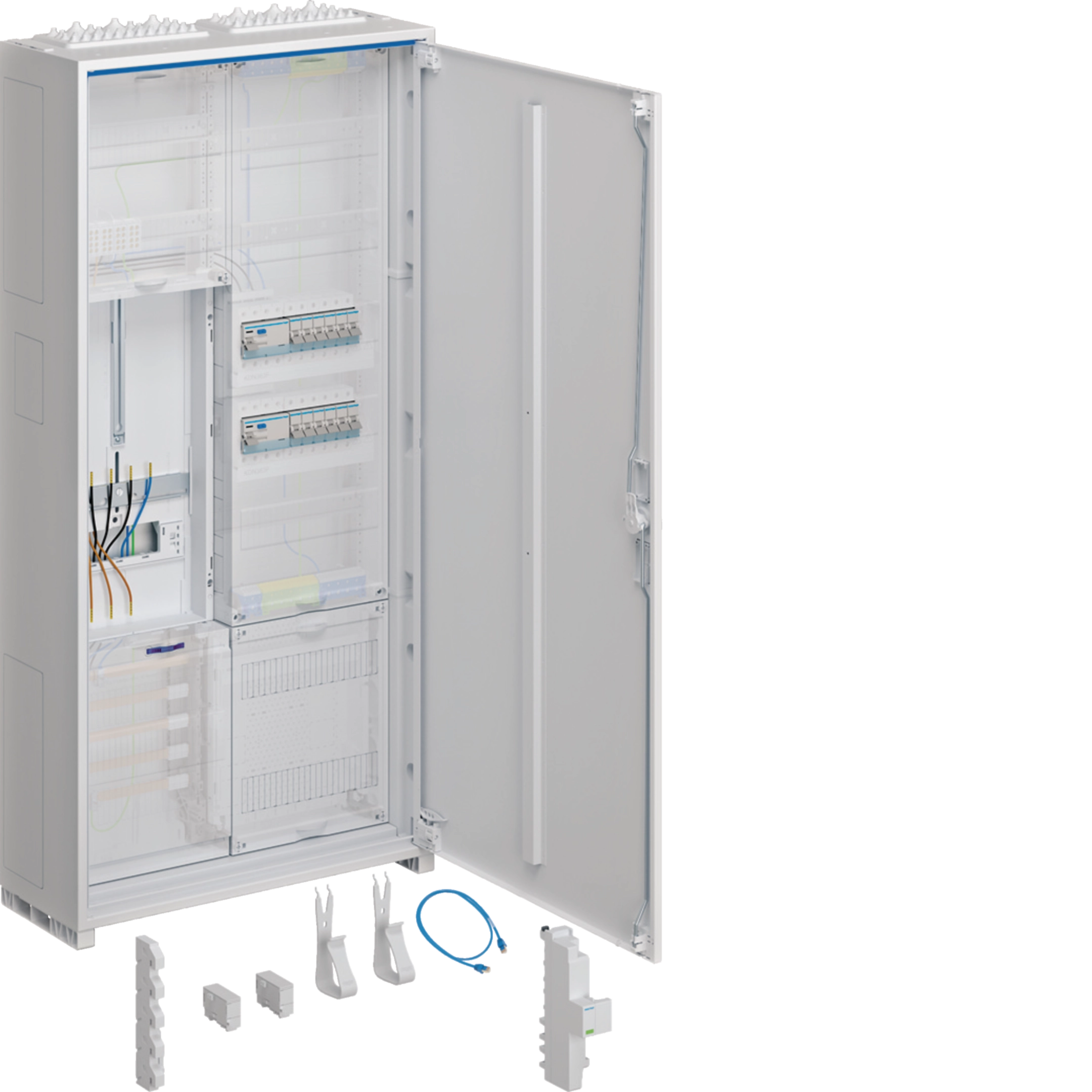

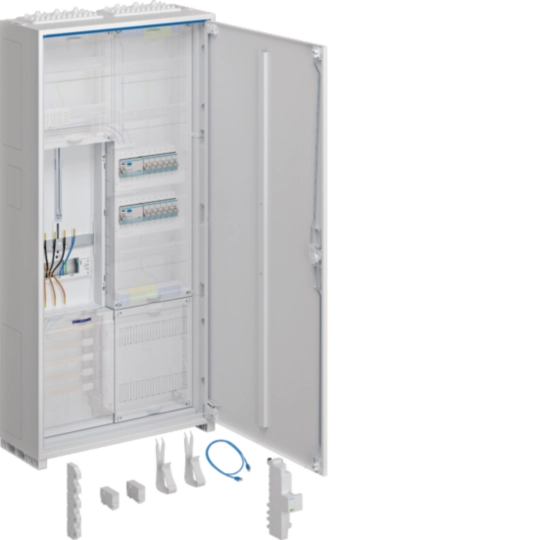

Produktbild ZB323T15E
-

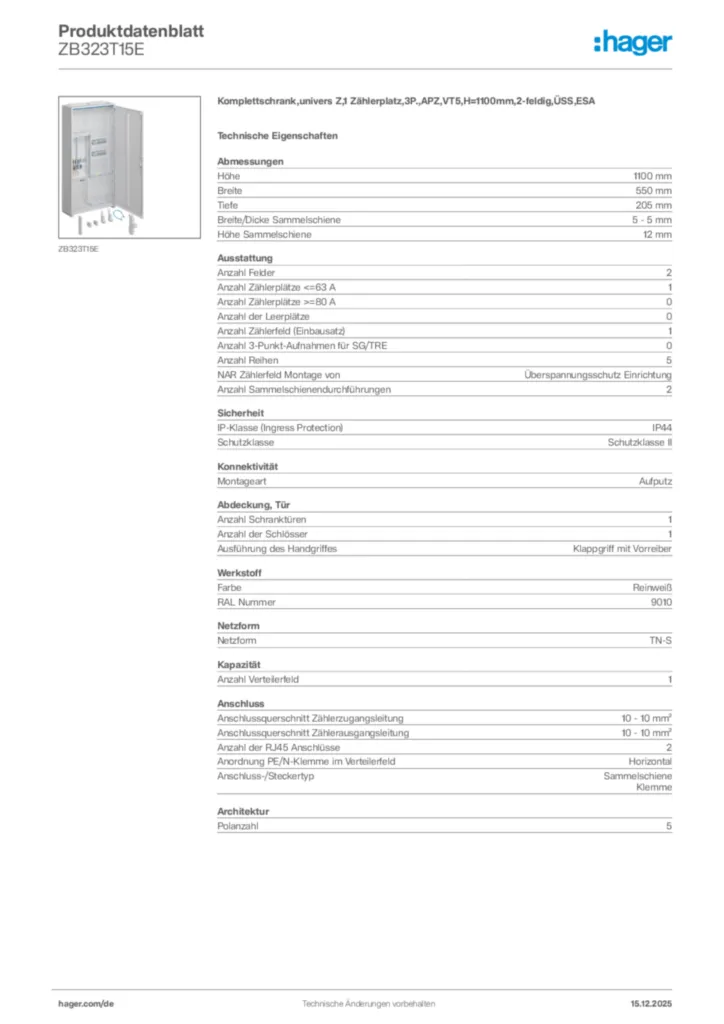

Produktdatenblatt
