Der Komplettschrank univers Z mit den Maßen 1100x550x205mm, Schutzklasse II und IP Standard 44, bietet eine sichere Unterbringung für Stromzähler. Ausgestattet mit 1 Zählerplatz, Verteilerfeld mit 5 Reihen mit Hutschienen und Abschlusspunkt Zählerplatz (APZ), eignet er sich ideal für Aufputz-Installationen in Mehrfamilienhäusern oder Gewerbegebieten. Der Schrank gewährleistet Schutz gegen Fremdkörper und Spritzwasser, was ihn besonders robust und langlebig macht.
EAN
3250617650755
Marke
Hager
VPE
1 Stück
Preisgruppe
H014
Komplettschrank univers Z 1100x550x205mm SKII IP44 1ZP/VF-5rh/APZ 2-feldig ZB323T15D
Preis
2.358,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
Bestückung Modulargeräte:
2 x CDS440D - FI-Schalter 4P 6kA 40A 30mA Typ A QC
1 x MBS316 - LS-Schalter 3polig 6kA B-16A 3M QC
9 x MBS116 - LS-Schalter 1polig 6kA B-16A 1M QC
1 x ST303N - Klingeltrafo 230V/8V 8VA m.Schalter 2PLE
1 x FZ794 - Plantasche,univers,Klarsicht,DIN A4
1 x K96ESA5 - Einspeiseadapter (ESA),1-25mm²,5-polig
https://manual.hager.com/
Bestückung Modulargeräte:
2 x CDS440D - FI-Schalter 4P 6kA 40A 30mA Typ A QC
1 x MBS316 - LS-Schalter 3polig 6kA B-16A 3M QC
9 x MBS116 - LS-Schalter 1polig 6kA B-16A 1M QC
1 x ST303N - Klingeltrafo 230V/8V 8VA m.Schalter 2PLE
1 x FZ794 - Plantasche,univers,Klarsicht,DIN A4
1 x K96ESA5 - Einspeiseadapter (ESA),1-25mm²,5-polig
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelrückhalteklammer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Verdrahtungskanal 8 Produkte verfügbar -
Zubehör für Sammelschienen 3 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Optionales Zubehör
-
KU9K43HES
Komplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,80 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
130,50 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,70 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
171,40 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,40 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
224,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,70 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
264,60 € / Stück*
-
Y12ST
Bestückungspaket, universZ, für SG-Platz, für Sa.-schienen, Spg.-versorgung mit LS
90,80 € / Stück* -
ZY3TRBestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg.mit DII
68,60 € / Stück* -
ZY3XLBestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg. mit D01
79,70 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1100 mm
-
Breite550 mm
-
Tiefe205 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen5
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen2
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
MontageartAufputz
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Art der SammelschieneneinspeiseklemmeESA 5-polig 1 - 25 mm²
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Anzahl der RJ45 Anschlüsse2
-
Anordnung PE/N-Klemme im VerteilerfeldWaagerecht
-
Anschluss-/SteckertypSammelschiene, Klemme
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZB323T15D
-

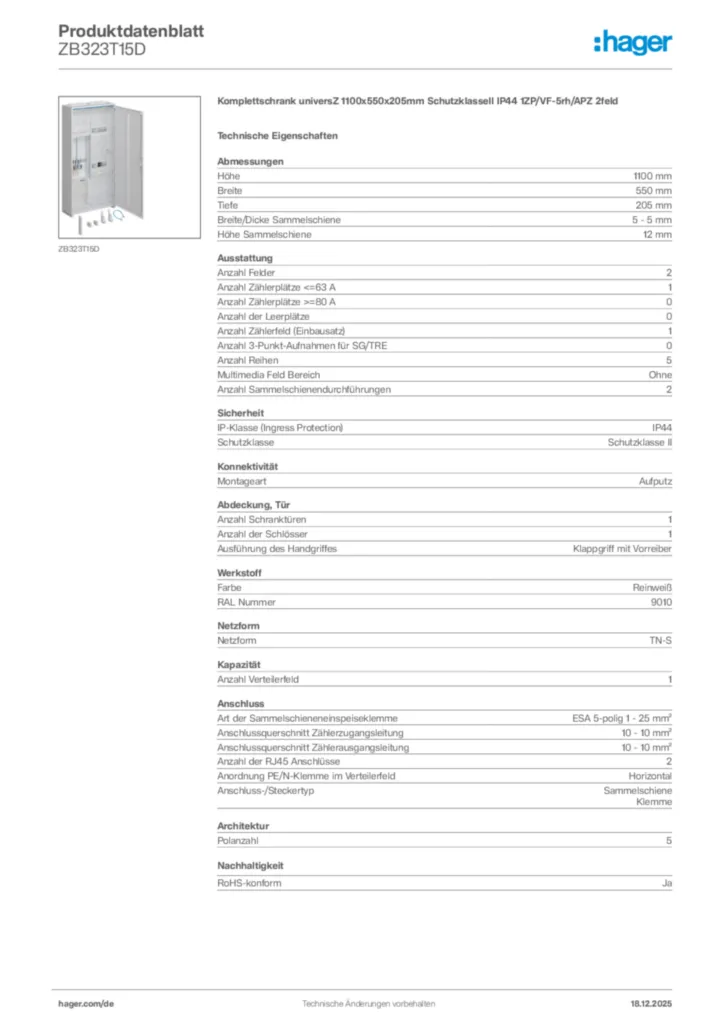

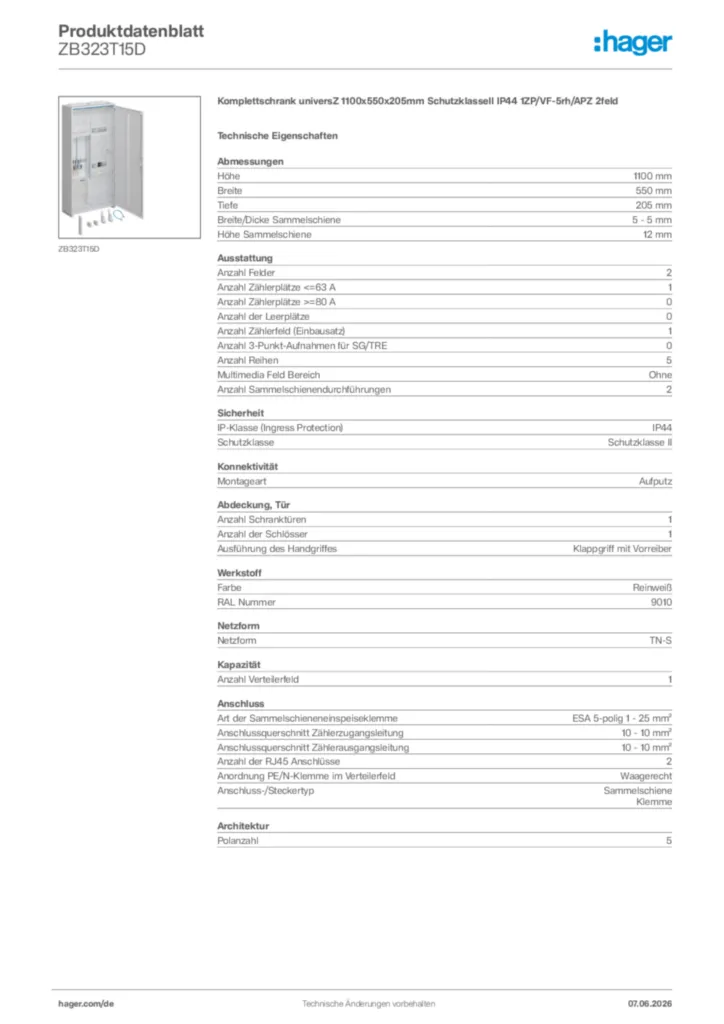

Produktdatenblatt
Hager Produktdatenblatt ZB323T15D
Komplettschrank universZ 1100x550x205mm SchutzklasseII IP44 1ZP/VF-5rh/APZ 2feld
PDF -
Montageanleitung
Montageanleitung für FZ4xx, ZBxx - Schränke, Zubehör
Montageanleitung International 2009-12-16
PDF632,98 kB
Montageanleitung univers Z Schrank
Montageanleitung International 2020-01-01
PDF2,28 MB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
Mehr Downloads
