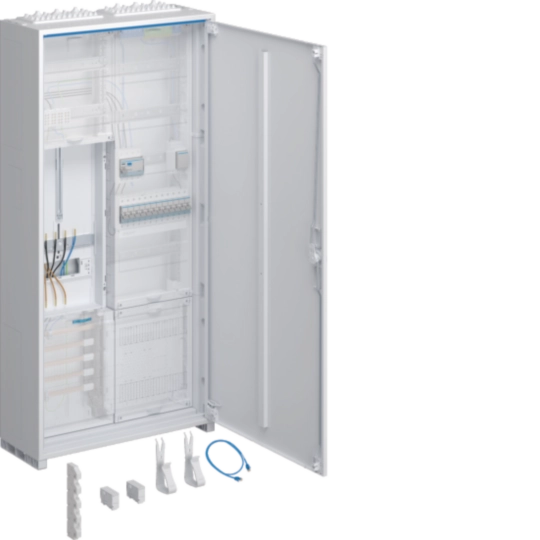

Komplettschrank univers Z 1100x550x205mm SKII IP44 1ZP/VF-5rh/APZ 2-feldig ZB323T15C
Der Zähler-Komplettschrank univers Z, Maße 1100x550x205mm, bietet mit Schutzklasse II und IP Standard 44 optimalen Schutz in rauen Umgebungen. Ausgestattet mit einem Zählerplatz und fünf Reihen in der Abschlusspunkt Zählerplatz (APZ), eignet sich dieser Aufputz-Stromzählerschrank hervorragend für den Einsatz in Mehrfamilienhäusern oder Gewerbegebieten. Seine robuste Konstruktion gewährleistet eine sichere und langlebige Installation.
EAN
3250617650748
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Ähnliche Produkte:
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
Bestückung Modulargeräte:
1 x CDS440D - FI-Schalter 4P 6kA 40A 30mA Typ A QC
12 x MBS116 - LS-Schalter 1polig 6kA B-16A 1M QC
1 x ST303N - Klingeltrafo 230V/8V 8VA m.Schalter 2PLE
1 x K96ESA5 - Einspeiseadapter (ESA),1-25mm²,5-polig
1 x ZZ45ZPH6 - RJ45-Buchse, IP2X, für Hutschiene
https://manual.hager.com/
Bestückung Modulargeräte:
1 x CDS440D - FI-Schalter 4P 6kA 40A 30mA Typ A QC
12 x MBS116 - LS-Schalter 1polig 6kA B-16A 1M QC
1 x ST303N - Klingeltrafo 230V/8V 8VA m.Schalter 2PLE
1 x K96ESA5 - Einspeiseadapter (ESA),1-25mm²,5-polig
1 x ZZ45ZPH6 - RJ45-Buchse, IP2X, für Hutschiene
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelrückhalteklammer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Verdrahtungskanal 8 Produkte verfügbar -
Zubehör für Sammelschienen 3 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Optionales Zubehör
-
KU9K43HES
Komplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,80 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
130,50 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,70 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
171,40 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,40 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
224,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,70 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
264,60 € / Stück*
-
Y12ST
Bestückungspaket, universZ, für SG-Platz, für Sa.-schienen, Spg.-versorgung mit LS
90,80 € / Stück* -
ZY3TRBestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg.mit DII
68,60 € / Stück* -
ZY3XLBestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg. mit D01
79,70 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1100 mm
-
Breite550 mm
-
Tiefe205 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen5
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen2
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
MontageartAufputz
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Art der SammelschieneneinspeiseklemmeESA 5-polig 1 - 25 mm²
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Anzahl der RJ45 Anschlüsse2
-
Anordnung PE/N-Klemme im VerteilerfeldHorizontal
-
Anschluss-/SteckertypSammelschiene, Klemme
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

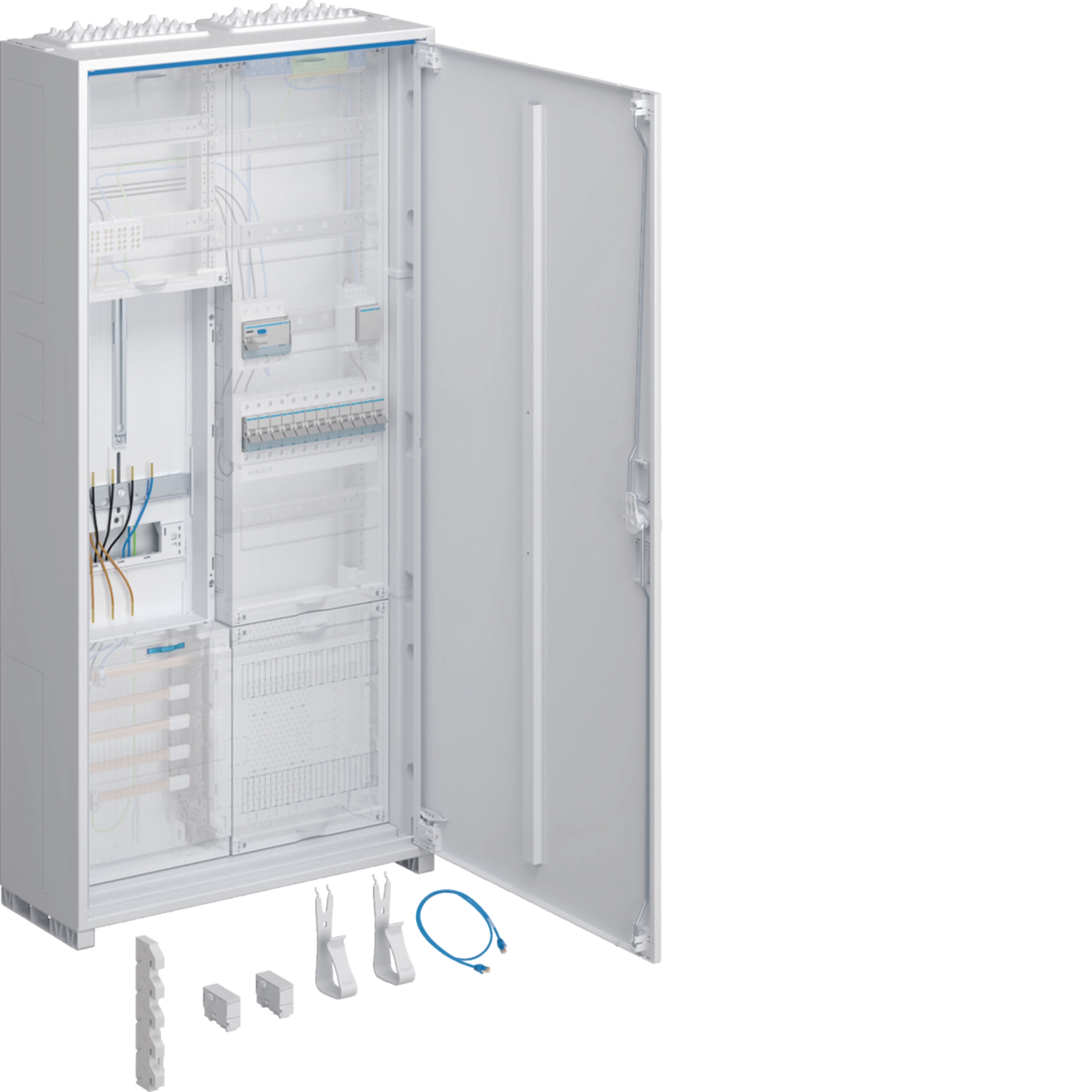

Produktbild ZB323T15C
-

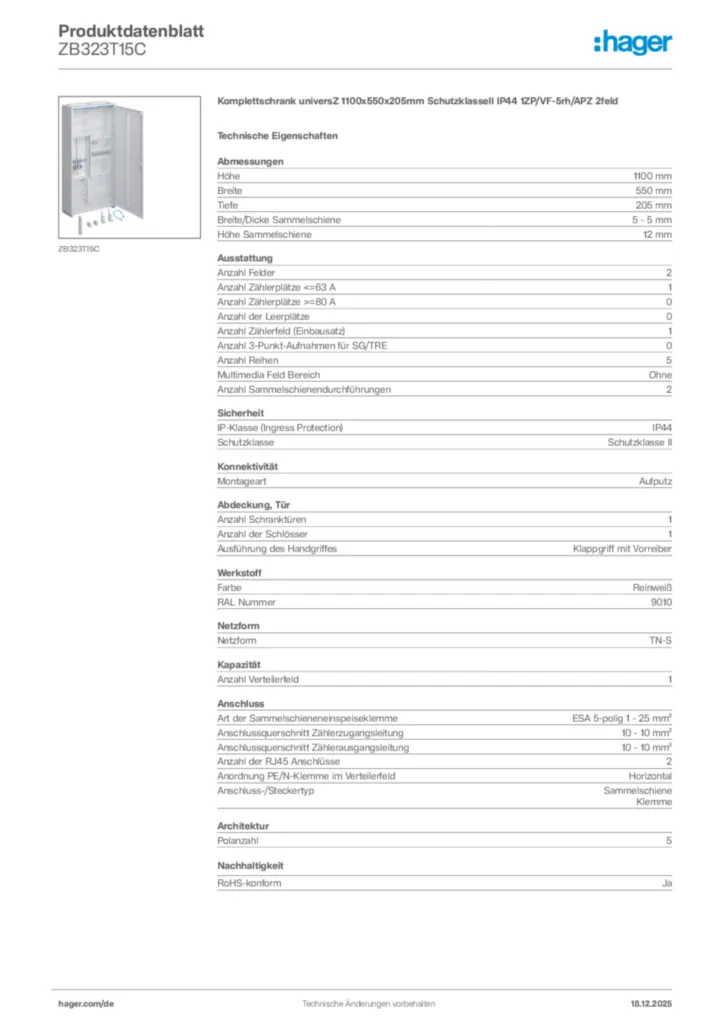

Produktdatenblatt
