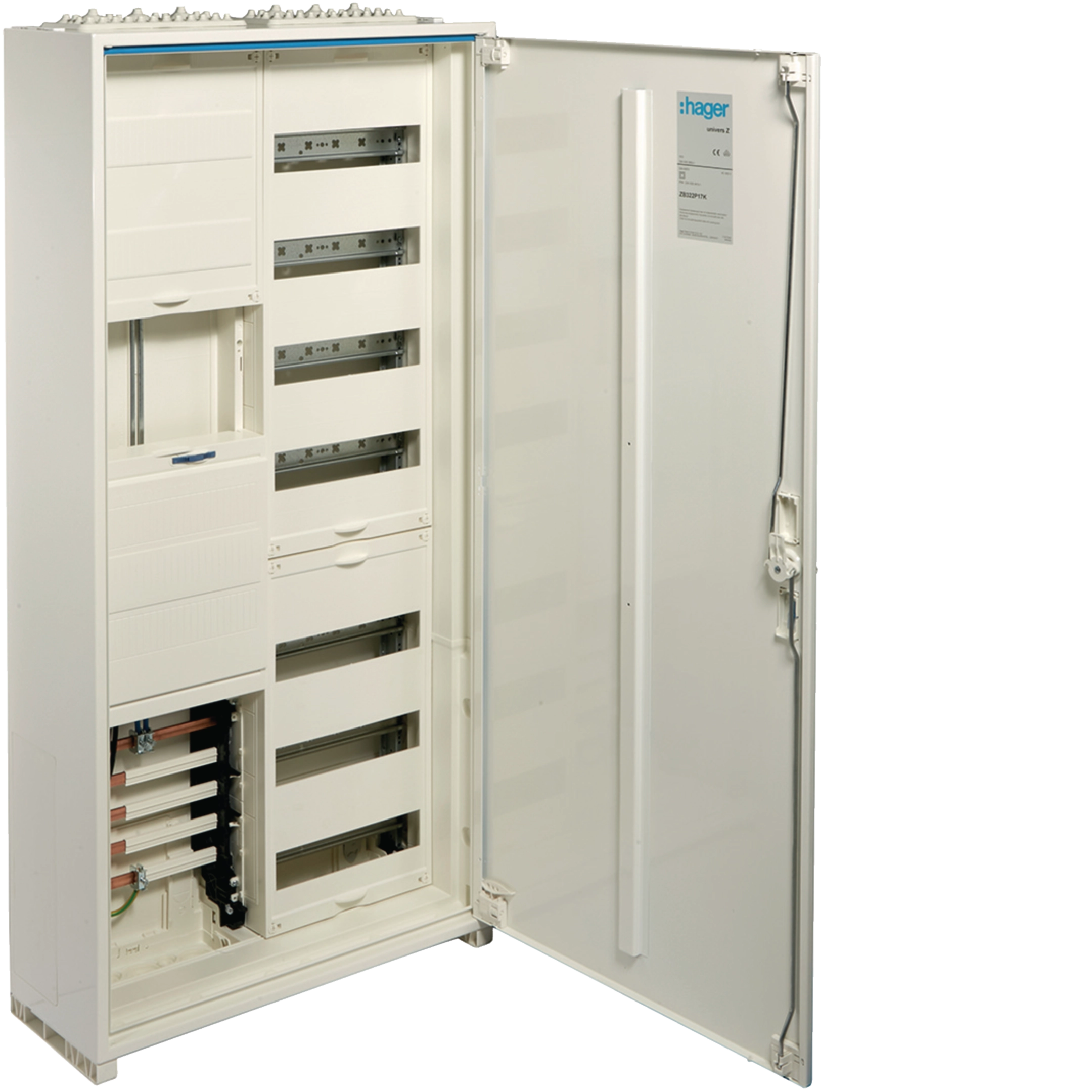

Komplettschrank,univers Z,1 Zählerplatz,3P.,VT7,H=1100mm,2-feldig ZB322P17K
EAN
3250617625159
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar.
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.ZB322P15
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.ZB322P15
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Tür/Bedienfeld 3 Produkte verfügbar -
Schließsystem 19 Produkte verfügbar -
Durchführungstülle 1 Produkte verfügbar -
Sockelleisten 2 Produkte verfügbar -
Lackstift 2 Produkte verfügbar -
Mehr sehen 24 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ226
Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,60 € / Stück* -
FZ449NSchließung, univers, Doppelbart, 3mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ450NSchließung, univers,Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ451NSchließung, univers,Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ455NSchließung, univers, Schließ-Nr.E012, mit 2 Schlüsseln, für Schrank IP44/54
41,60 € / Stück* -
FZ518NSchließung, univers, Schwenkhebel mit Schließ-Nr. E455 mit 2 Schlüsseln, IP44/54
86,60 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
69,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
120,40 € / Stück* -
FZ532NSchließung, univers, Klinkengriff, für Schrank IP44/IP54
101,70 € / Stück* -
FZ533NSchließung, univers, Klinkengriff, Schließ-Nr.1333, mit 2 Schlüsseln, IP44/IP54
149,90 € / Stück* -
FZ534NSchwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54
92,30 € / Stück* -
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54
104,20 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,30 € / Stück* -
FZ821NSchließung,univers,Vierkant8mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
32,60 € / Stück* -
FZ822NSchließung,univers,Vierkant7mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
32,60 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,00 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
54,20 € / Stück*
-
FZ412M
1 x Kabeleinführungstülle, M40
1,90 € / Stück*
-
FZ612N
Sockel, univers, 100x550x205mm
234,80 € / Stück* -
FZ622NSockel, univers, 200x550x205mm
310,80 € / Stück*
-
FZ791N
Lackstift, 9ml, Farbe RAL 9010
16,50 € / Stück* -
FZ792NLack-Sprühdose, 150ml RAL 9010
42,20 € / Stück*
-
FZ365NTunnelschieber, univers, horizontal, Schrank IP44/54 zu Kabelanschlusskasten
15,30 € / Stück* -
FZ366NTunnelschieber,universZ,RfZ, horizontal, Schrank IP44/54
9,30 € / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
21,70 € / Stück* -
ZM01AAREckverbinder universZ AAR Schrank/Schrank
89,70 € / Stück* -
ZM01RFZEckverbinder universZ RfZ Schrank/Schrank
56,60 € / Stück*
-
FZ707Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage
34,90 € / Stück* -
FZ757A4Plantasche selbstklebend DIN A4, verstärkt, mit Dehnungsfalte
13,90 € / Stück* -
FZ757A5Plantasche selbstklebend DIN A5, verstärkt, mit Dehnungsfalte
14,70 € / Stück* -
FZ757MPlantasche magnetisch DIN A4
16,10 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,40 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
34,50 € / Stück*
-
FZ442BVerbindungssatz, univers, vertikal, für Schrank 2-feldrig T:160/205mm
39,10 € / Stück* -
FZ737BVerbindungssatz, univers Z, für Schrankverbindung IP44/54 horizontal
49,20 € / Stück* -
FZ738Verbindungssatz, univers, für Schrank IP44 / IP54 auf Sockel
18,50 € / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
133,50 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
34,90 € / Stück*

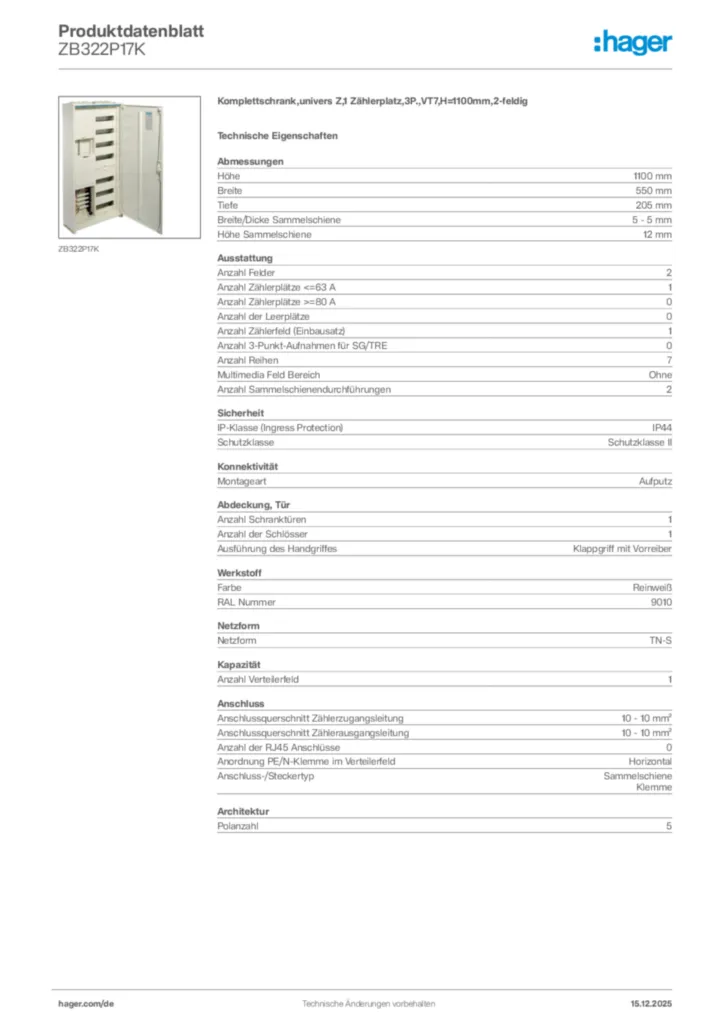

Technische Merkmale
Abmessungen
-
Höhe1100 mm
-
Breite550 mm
-
Tiefe205 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen7
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen2
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
MontageartAufputz
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Anzahl der RJ45 Anschlüsse0
-
Anordnung PE/N-Klemme im VerteilerfeldHorizontal
-
Anschluss-/SteckertypSammelschiene, Klemme
Architektur
-
Polanzahl5
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

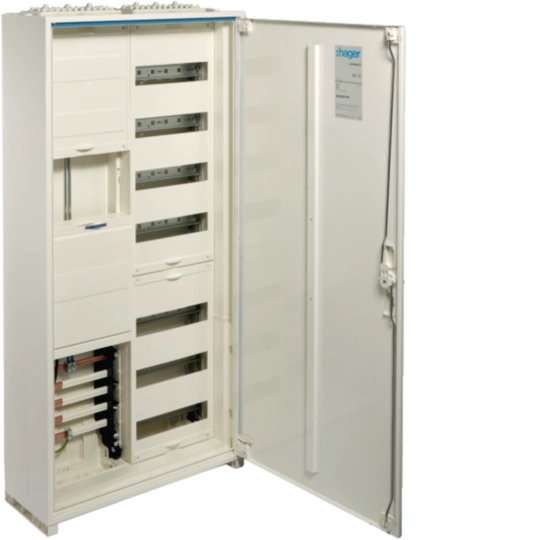

Produktbild ZB322P17K
-
