Festplatzsäule rund, Baureihe 135, m. Stecktür u. Festplatzausschnitt ZAF135M
EAN
3250611069898
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
2.829,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
ZAY95075
Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der Schwitzwasserbildung
43,80 €/ Stück
Optionales Zubehör
-
Sockelleisten 1 Produkte verfügbar -
Oberteil/Dach für Gehäuse 1 Produkte verfügbar -
Zubehör 5 Produkte verfügbar -
Montageplatte für Verteilergehäuse 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ZAY90267
Bodenrost, Zubehör, aus Stahlblech, für Baureihe 115/135
149,40 € / Stück*
-
U84T
Isolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,30 € / Stück* -
ZAY95000Satz V-Klemmen für HAK K12, Set aus 5 V-Klemmen
53,00 € / Stück* -
ZAY95029Satz Doppel-V-Klemmen für HAK K12, Set aus 4 Doppel-V-Klemmen
90,20 € / Stück* -
ZAY95148Zugangsklemmen für HAK K3/K4, Set aus 4 V-Klemmen
38,10 € / Stück* -
ZAY95183Abgangsklemmen für HAK K3/K4, Set aus 6 Flachrahmenklemmen
49,40 € / Stück*
-
ZAY19M
Montageplatte, KVS, für Steckdosenkombination, Kunststoff
96,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe904 mm
-
Breite360 mm
-
Tiefe360 mm
Frequenz
-
Frequenz50 - 50 Hz
Konnektivität
-
MontageartAufputz
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
Installation, Montage
-
Geeignet für AußenbereichJa
Werkstoff
-
RAL Nummer7035
-
FarbeLichtgrau
-
WerkstoffGlasfaserverstärkter Kunststoff
Ausstattung
-
Mit MontageplatteNein
-
Mit SammelschieneNein
-
Mit StandfußNein
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchließungstypSchloss mit Schlüssel
-
Stoßfestigkeit IKIK10
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

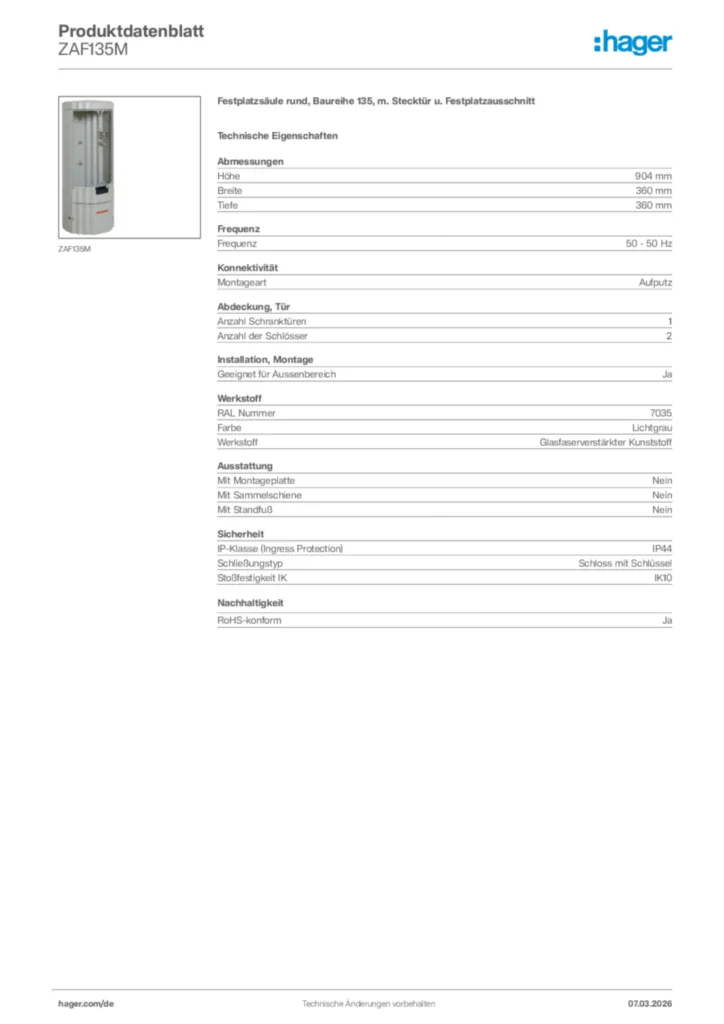

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAF135M
-
Bedienungsanleitung
Montageanleitung für ZAFxx, ZAKxx, ZALxx, ZAN1xx, ZASxx - Verteilerschränke, Verteilersäulen (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2020-01-01
PDF9,15 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Katalog
Strom im Freien
Katalogauszug Februar 2022 (22DE0048)
PDF22,53 MB -
Technische Beilage (single-product)
Technischer Anhang - Strom im Freien
Lizenznehmer: Hager Vertriebsgesellschaft mbH & Co. KG,
uneingeschr��nkt lizenzfreiPDF1,74 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAF101AFestplatzverteilerschrank Gr.1, ortsfest, 1-türig, mit SaS 30x6mm, 5-poligPreis2.190,60 €/ Stück * -
2
ZAF102AFestplatzverteilerschrank Gr.2, ortsfest, 1-türig, mit SaS 30x8mm, 5-poligPreis2.836,10 €/ Stück * -
3
ZAF102BF8Festplatzverteilerschrank, KVS, Größe 2, ortsfest, bis 80A, mit ZählerplatzPreis6.445,70 €/ Stück * -
4
ZAY300AZählerfeldabdeckung, Zubehör, IP54, 300 mm, Klarsicht, mit Tür, für EHZ + TSGPreis157,40 €/ Stück * -
5
ZAY450ATZählerfeldabdeckung, Zubehör, IP54, 450 mm, Klarsicht, mit Tür, für 3.HZPreis228,40 €/ Stück *
Ausschreibungstext
Festplatzsäule rund, Baureihe 135, m. Stecktür u. Festplatzausschnitt
Mobile Stromverteilersäule rund für Festplatzsäulen und Markplatzsäulen, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Die DIN VDE 0100 Teil 722 regelt die Installation für fliegende Bauten, Wagen und Wohnwagen nach Schaustellerart. Stromverteilersäule mit Festplatzausschnitt zum Einbau von individueller Bestückung. Profiliertes Gehäuse im Rippendesign, aushängbare Stecktüren und Einfachschließung mit Profilhalbzylindern. Mit Anschlussleitung 5 x 16 qmm und Stecker, 5-polig, 63 A, IP 67, für den Stromanschluss. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Hinweis: Stromverteilersäule kann mit einem Elektrant fest montiert werden.
Höhe: 904 mm
Breite: 360 mm
Tiefe: 360 mm
Frequenz: 50 - 50 Hz
Montageart: Aufputz
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Geeignet für Außenbereich: Ja
RAL Nummer: 7035
Farbe: Lichtgrau
Werkstoff: Glasfaserverstärkter Kunststoff
Mit Montageplatte: Nein
Mit Sammelschiene: Nein
Mit Standfuß: Nein
Schutzart IP: IP44
Schließungstyp: Schloss mit Schlüssel
Stoßfestigkeit IK: IK10
Fabrikat : Hager oder gleichwertig
Artikel : ZAF135M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Mobile Stromverteilersäule rund für Festplatzsäulen und Markplatzsäulen, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Die DIN VDE 0100 Teil 722 regelt die Installation für fliegende Bauten, Wagen und Wohnwagen nach Schaustellerart. Stromverteilersäule mit Festplatzausschnitt zum Einbau von individueller Bestückung. Profiliertes Gehäuse im Rippendesign, aushängbare Stecktüren und Einfachschließung mit Profilhalbzylindern. Mit Anschlussleitung 5 x 16 qmm und Stecker, 5-polig, 63 A, IP 67, für den Stromanschluss. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Hinweis: Stromverteilersäule kann mit einem Elektrant fest montiert werden.
Höhe: 904 mm
Breite: 360 mm
Tiefe: 360 mm
Frequenz: 50 - 50 Hz
Montageart: Aufputz
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Geeignet für Außenbereich: Ja
RAL Nummer: 7035
Farbe: Lichtgrau
Werkstoff: Glasfaserverstärkter Kunststoff
Mit Montageplatte: Nein
Mit Sammelschiene: Nein
Mit Standfuß: Nein
Schutzart IP: IP44
Schließungstyp: Schloss mit Schlüssel
Stoßfestigkeit IK: IK10
Fabrikat : Hager oder gleichwertig
Artikel : ZAF135M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
