  • Home
  • Katalog
  • ZAF101B

Festplatzverteilerschrank, KVS, Größe 1, mobil, mit Sammelschienensystem ZAF101B

EAN
3250611069850
Marke
Hager
VPE
1 Stück
Preis
Preis auf Anfrage

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Festplatzverteilerschrank, KVS, Größe 1, mobil, mit Sammelschienensystem

ZAF101B

  • Zubehör
  • Technische Merkmale
  • Downloads
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (16)
    • Zubehör 5 Produkte verfügbar
    • Türzu­behör 1 Produkte verfügbar
    • Ober­teil/Dach für Gehäuse 1 Produkte verfügbar
    • Plan­ta­sche 1 Produkte verfügbar
    • Zube­hör/Er­satz­teile für Sammelschienen 2 Produkte verfügbar
    • Sockel­leisten 1 Produkte verfügbar

    Optionales Zubehör

    • Zubehör
    • Türzu­behör
    • Ober­teil/Dach für Gehäuse
    • Plan­ta­sche
    • Zube­hör/Er­satz­teile für Sammelschienen
    • Sockel­leisten
    • CEE-­Steck­do­sen­-­Kom­bi­na­tion 125 A
    • ZAY55517

      Schaltschrankheizung, Zubehör, 120 - 240 VAC, 50 W, thermostatisch gesteuert

      259,70 €  / Stück*
    • ZAY44630

      Schalenklemme, Zubehör, mit Anschlusschraube M12 x 55

      18,50 €  / Stück*
    • ZAY44631

      Doppel-Schalenklemme mit Anschlussschraube M12x55

      25,20 €  / Stück*
    • ZAY69993

      Direktanschluss V-Klemme 240qmm se für AL + CU-Leiter 35-185qmm sm

      29,30 €  / Stück*
    • ZAY98536

      Schaltschrankheizung, Zubehör, 120-240VAC, 50W, mit Thermostat und Vorsicherung

      461,80 €  / Stück*
    • ZAY69846

      Türöffnungsbegrenzer, Zubehör

      60,70 €  / Stück*
    • ZAY90271

      Bodenrost, Zubehör, aus Stahlblech, für Kabelverteilerschrank Größe 1

      259,70 €  / Stück*
    • FZ818

      Plantasche, Kunststoff, DIN A4, selbstklebend

      35,00 €  / Stück*
    • ZAY47930

      Berührschutzabdeckung, Zubehör, über Sammelschienen, 560 x 102 mm

      41,70 €  / Stück*
    • ZAY60138

      Berührschutzabdeckung, Zubehör, über Sammelschienen, 750 x 100 mm

      92,00 €  / Stück*
    • ZAY47901

      Abdeckung Kabelauslass, Zubehör, Festplatzsockel Größe 1

      194,70 €  / Stück*
    • ZAH001L

      Steckdosenleiste, KVS, 2 x CEE 32A, 5-polig

      1.382,20 €  / Stück*
    • ZAH002L

      Steckdosenleiste, KVS, 2 x CEE 16A, 5-polig

      1.219,60 €  / Stück*
    • ZAH005L

      Steckdosenleiste, KVS, 4 x Steckdose mit Schutzkontakt

      1.329,30 €  / Stück*
    • ZAH014L

      Steckdosenleiste, KVS, CEE 32A 5p, CEE 16 A 5p, 1 x D02-Sicherungssockel

      1.313,30 €  / Stück*
    • ZAH013L

      Verteilerleiste, KVS, 3 Hutschienen à 4.5 TE, 1 x D02-Sicherungssockel 3-polig

      601,80 €  / Stück*

    Technische Merkmale

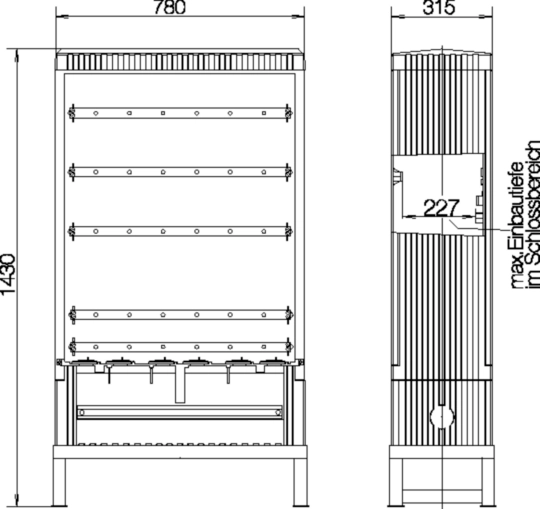

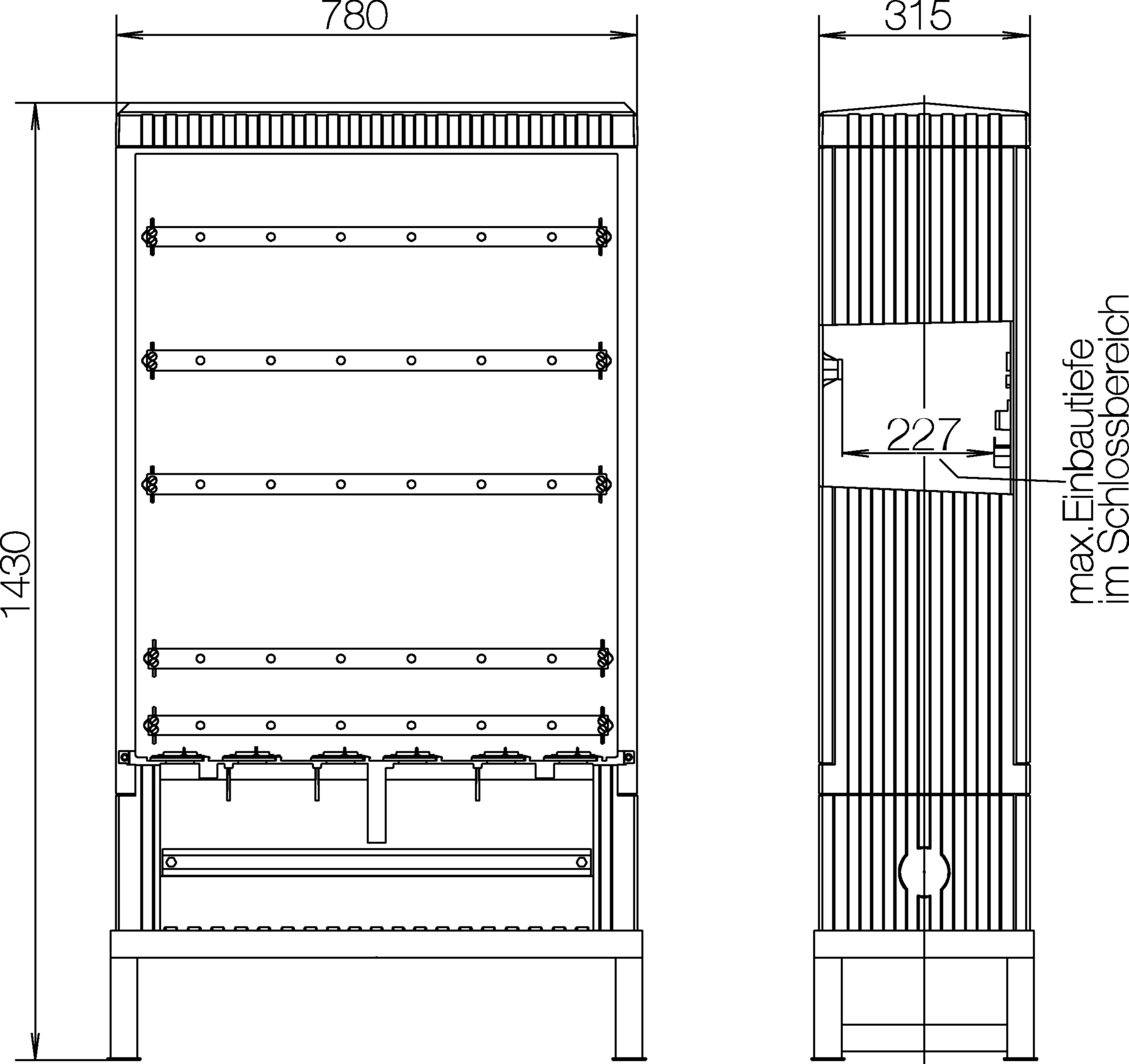

    Abmes­sungen
    • Höhe
      1430 mm
    • Breite
      780 mm
    • Tiefe
      315 mm
    Frequenz
    • Frequenz
      50 - 50 Hz
    Instal­la­tion, Montage
    • Geeignet für Aussen­be­reich
      Ja
    Ausstat­tung
    • Mit Monta­ge­platte
      Nein
    • Mit Sammelschiene
      Ja
    • Mit Standfuß
      Ja
    Werk­stoff
    • RAL Nummer
      7035
    • Werk­stoff
      Glas­fa­ser­ver­stärkter Kunststoff
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP44
    • Schutz­klasse
      Schutz­klasse II
    Abde­ckung, Tür
    • Ausfüh­rung des Hand­griffes
      Schwenkhe­bel­griff
    • Anzahl Schrank­türen
      1
    • Anzahl der Schlösser
      2
    Konnek­ti­vität
    • Monta­geart
      teil­ver­senkt
    Archi­tektur
    • Polan­zahl
      5
    Span­nung
    • Nenn­span­nung
      230 - 400 V

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild ZAF101B | Hager Deutschland

      Produktbild ZAF101B

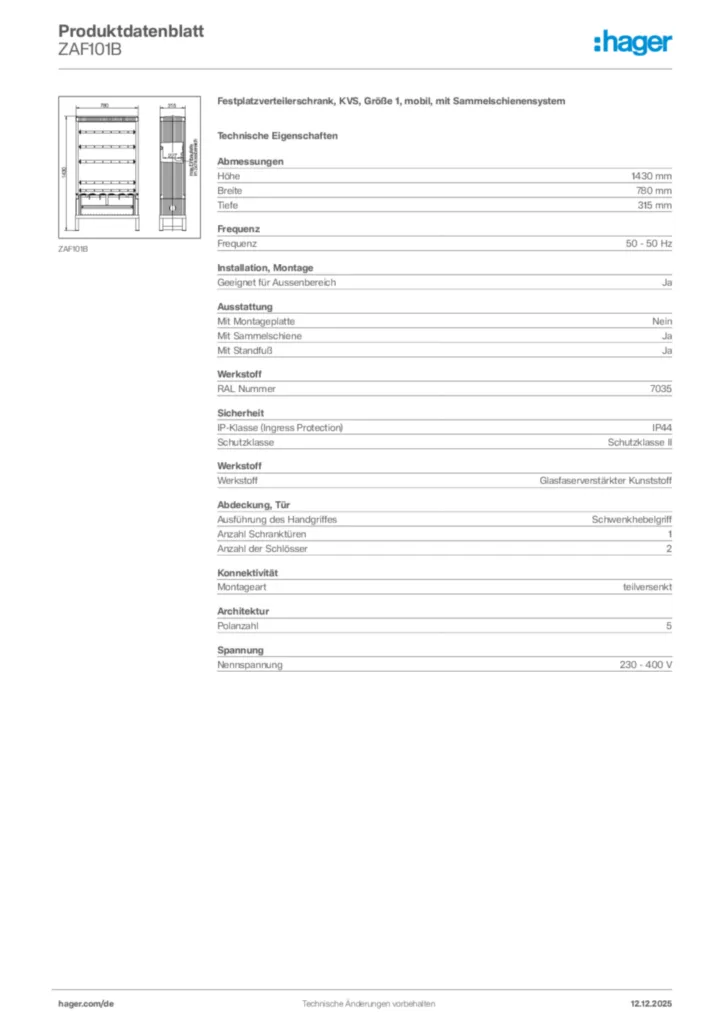

    • Produktdatenblatt

      Bild Hager Produktdatenblatt ZAF101B | Hager Deutschland

      Hager Produktdatenblatt ZAF101B

      Festplatzverteilerschrank, KVS, Größe 1, mobil, mit Sammelschienensystem

      PDF
    • Bedienungsanleitung

      Bild Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder | Hager Deutschland

      Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder

      Bedienungsanleitung de-DE 2016-04-25

      PDF
      192,95 kB
      Bild Montageanleitung für ZABxx, ZAF1xx, ZAKxx, ZALxx, ZASxx, ZAY7xx - Schränke, Anschlusssäulen (DE, Stand: 04.2016) | Hager Deutschland

      Montageanleitung für ZABxx, ZAF1xx, ZAKxx, ZALxx, ZASxx, ZAY7xx - Schränke, Anschlusssäulen (DE, Stand: 04.2016)

      Bedienungsanleitung de-DE 2016-04-05

      PDF
      92,25 kB
      Bild Montageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015) | Hager Deutschland

      Montageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015)

      Bedienungsanleitung de-DE 2015-11-05

      PDF
      97,85 kB
      Bild Montageanleitung für ZAF100A, ZAY69846 - Festplatzverteilerschrank, KVS, mit Sammelschienensystem, Zubehör (DE, Stand: 11.2015) | Hager Deutschland

      Montageanleitung für ZAF100A, ZAY69846 - Festplatzverteilerschrank, KVS, mit Sammelschienensystem, Zubehör (DE, Stand: 11.2015)

      Bedienungsanleitung de-DE 2015-11-06

      PDF
      775,25 kB
      Bild Montageanleitung für ZAFxx, ZAKxx, ZALxx, ZAN1xx, ZASxx - Verteilerschränke, Verteilersäulen (DE, Stand: 11.2015) | Hager Deutschland

      Montageanleitung für ZAFxx, ZAKxx, ZALxx, ZAN1xx, ZASxx - Verteilerschränke, Verteilersäulen (DE, Stand: 11.2015)

      Bedienungsanleitung de-DE 2020-01-01

      PDF
      9,15 kB
      Bild Montageanleitung für ZAX008 - Festplatzsockel, KVS (DE, Stand: 11.2015) | Hager Deutschland

      Montageanleitung für ZAX008 - Festplatzsockel, KVS (DE, Stand: 11.2015)

      Bedienungsanleitung International 2020-01-01

      PDF
      288,53 kB
      Bild Montageanleitung für ZAY95075 - Sockelfüller, Zubehör | Hager Deutschland

      Montageanleitung für ZAY95075 - Sockelfüller, Zubehör

      Bedienungsanleitung de-DE 2022-02-01

      PDF
      150,99 kB
    • Montageanleitung

      Bild Montageanleitung für Türgriff KVS/ZAS | Hager Deutschland

      Montageanleitung für Türgriff KVS/ZAS

      Montageanleitung International 2020-01-01

      PDF
      628,68 kB
    Mehr Downloads

    Ersatzteil

    Mehr sehen
    Bild Technische Fragen? | Hager Deutschland

    Technische Fragen?

    Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

    06842 945-9701
