Ladestation witty plus Ladekabel 22kW 6,5m MID OCPP inkl. flow Energiemanager XVL122CFL
Die Wallbox witty plus mit fest integriertem Typ-2-Ladekabel ist die ideale Ladestation für Mehrfamilienhäuser und Gewerbebetriebe. Diese innovative Wallbox ermöglicht das effiziente Laden von Elektrofahrzeugen mit Solarstrom aus der eigenen Photovoltaikanlage. Dank des flow Energiemanagement-Controllers lässt sich ein Speichersystem nahtlos integrieren, um überschüssige Energie optimal zu nutzen. Die zukunftssichere Ladelösung sorgt für maximale Effizienz und nachhaltige Energieverwertung.
EAN
3250610087862
Marke
Hager
VPE
1 Stück
Preisgruppe
X021
Preis
1.496,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für E-Mobility 3 Produkte verfügbar
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Optionales Zubehör
-
XEVA410
Ladest. Zubehör Set 3 RFID Karten für Administrator
35,00 € / Stück* -
XVA130Sockel für eine Ladestation witty one
363,00 € / Stück* -
XVA135Sockel für zwei witty one Ladestationen
419,00 € / Stück*
Technische Merkmale
Leistung
-
Leistung pro Ladepunkte22 kW
-
Anschlussleistung0,1 - 22 kW
Frequenz
-
Frequenz50 - 60 Hz
Spannungsversorgung
-
Anzahl der Phasen für Einspeisung1, 3
Elektrischer Strom
-
Nennstrom32 A
Konnektivität
-
Anzahl der Ladepunkte1
Funktionen
-
Mit LastmanagementJa
Ausstattung
-
Anzahl der Steckdosen0
-
Mit LeitungsschutzschalterNein
-
Notentriegelung bei StromausfallJa
Anschluss
-
Anschluss-/SteckertypTyp 2; Typ 2
Abmessungen
-
Höhe370 mm
-
Breite250 mm
-
Tiefe150 mm
Installation, Montage
-
Montage aufWandbefestigung
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
-
Stoßfestigkeit IKIK10
Einsatzbedingungen
-
Betriebstemperatur-25 - 50 °C
Spannung
-
Nennspannung230-240 V
Werkstoff
-
WerkstoffKunststoff
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild XVL122CFL
-

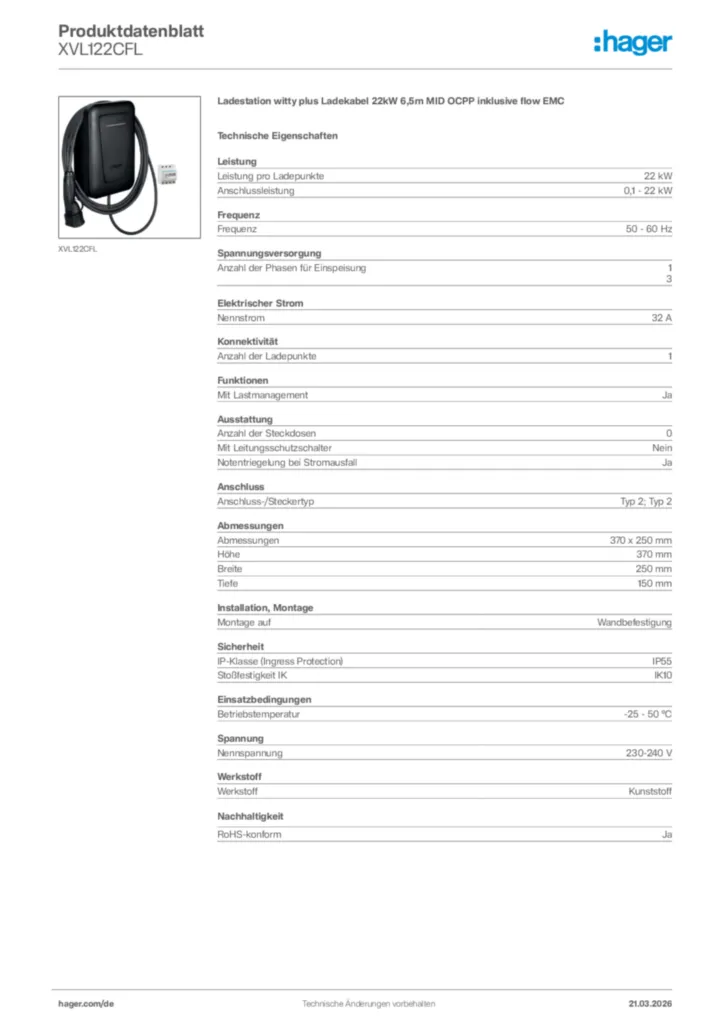

Produktdatenblatt
Hager Produktdatenblatt XVL122CFL
Ladestation witty plus Ladekabel 22kW 6,5m MID OCPP inklusive flow EMC
PDF -
Bedienungsanleitung
Bedienungsanleitung fr-FR, de-DE, en-GB, nl-NL, sv-SE, it-IT, es-ES, pt-PT, pl-PL, el-GR 2024-11-18
PDF15,13 MB -
Montageanleitung
Montageanleitung en-GB, en-US 2025-05-16
PDF14,70 MB -
Handbuch
Handbuch de-AT, de-DE, de-IT, de-CH 2025-06-16
PDF15,16 MB -
Broschüre
Ladeinfrastruktur war nie einfacher als mit witty
So gelingt Wohnbau innovativ und kundenorientiert (25DE0025-02)
PDF23,52 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-04-17
PDF396,00 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
3
-
1
XVL122CLadestation witty plus Ladekabel 22kW 6, 5m MID OCPP Dienstwagen PV-ÜberschussPreis917,00 €/ Stück * -
2
XVL122SLadestation witty plus Ladesteckdose 22kW MID OCPP Dienstwagen PV-ÜberschussPreis889,00 €/ Stück * -
3
XVL122SFLLadestation witty plus Ladesteckdose 22kW MID OCPP inklusive flow EMCPreis1.469,00 €/ Stück *
Ausschreibungstext
Ladestation witty plus Ladekabel 22kW 6,5m MID OCPP inklusive flow EMC
Wallbox Ladestation für Ein-/Zweifamilienhaus, Mehrfamilienhaus mit fester Stellplatzzuordnung und Fuhrparks mit bis zu sieben Ladestationen, optional mit Photovoltaikanlagen, zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach DIN EN IEC 61851-1 (VDE 0122-1) mit Mode 3 Ladekabel 6,5 m. Abgesichert über die Zuleitung der Ladestation 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich. Freie Nutzung oder Zugangsberechtigung via RFID-Authentifizierung.
Bestehend aus UV-beständigem Kunststoffgehäuse (Farbe anthrazit), Kabeleinführung zur Netzwerk- und Spannungsversorgung, Bluetooth Schnittstelle für die HagerCharge App, RFID-Lesegerät und LED-Statusanzeige. Die Betriebsart (1- oder 3-phasig) und der Ladestrom (10 - 32 A) werden im integrierten Ladecontroller eingestellt.
Mit dem integrierten Energiemanagement Controller erfolgt die Integration der Ladestation in das intelligente, häusliche Energienetzwerk. Diese Anbindung ermöglicht die automatische Steuerung der maximalen Ladeleistung (Blackout Schutz), das koordiniertes Laden ggf. mit flexiblen Stromtarifen (wenn verfügbar) und kostenoptimierte intelligente Laden mit verschiedenen Lade Modi (Boost-Modus, rein PV-Überschussladen, Budgetladung, Zeitabhängige Budgetladung). Zusätzlich informiert der Energiemanagement Controller über alle Strom-Zuflüsse/-verbräuche im Haus.
Die Ladestation hat einen integrierten MID-Zähler der nach Ablauf der Eichfrist ersetzt werden kann. Zudem kann die Ladestation über eine OCPP-Schnittstelle an ein Abrechnungssystem angebunden werden. Dadurch eignet sich die Ladestation zur Dienstwagenabrechnung.
Der Datenaustausch erfolgt über den Kommunikationsstandard Modbus TCP für das Energiemanagement, bzw. OCPP 1.6J für Abrechnungssysteme. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis erfolgen. Der Anschluss mehrerer Ladestationen an denselben Stromkreis ist nicht erlaubt.
Jede Ladestation ist mit einem kombinierten Fehlerstrom- und Leitungsschutzschalter (RCBO) Typ A oder separat mit einem FI-Schutzschalter (RCD) Typ A und einem Leitungsschutzschalter (MCB) abzusichern. Ein FI-Schutzschalter Typ B ist nicht notwendig, da eine 6 mA DC Fehlerstromerkennung integriert ist.
Die Ladestation ist eine steuerbare Last nach § 14a EnWG (Energiewirtschaftsgesetz).
Hinweis: RFID Karten und Standfüße für den freistehenden Aufbau sind optional erhältlich.
Leistung pro Ladepunkte: 22 kW
Frequenz: 50 - 60 Hz
Anzahl der Phasen für Einspeisung: 1
3
Nennstrom: 32 A
Anzahl der Ladepunkte: 1
Mit Lastmanagement: Ja
Anzahl der Steckdosen: 0
Mit Leitungsschutzschalter: Nein
Notentriegelung bei Stromausfall: Ja
Anschluss-/Steckertyp: Typ 2; Typ 2
Höhe: 370 mm
Breite: 250 mm
Tiefe: 150 mm
Montage auf: Wandbefestigung
IP-Klasse (Ingress Protection): IP55
Stoßfestigkeit IK: IK10
Fabrikat : Hager oder gleichwertig
Artikel : XVL122CFL
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wallbox Ladestation für Ein-/Zweifamilienhaus, Mehrfamilienhaus mit fester Stellplatzzuordnung und Fuhrparks mit bis zu sieben Ladestationen, optional mit Photovoltaikanlagen, zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach DIN EN IEC 61851-1 (VDE 0122-1) mit Mode 3 Ladekabel 6,5 m. Abgesichert über die Zuleitung der Ladestation 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich. Freie Nutzung oder Zugangsberechtigung via RFID-Authentifizierung.
Bestehend aus UV-beständigem Kunststoffgehäuse (Farbe anthrazit), Kabeleinführung zur Netzwerk- und Spannungsversorgung, Bluetooth Schnittstelle für die HagerCharge App, RFID-Lesegerät und LED-Statusanzeige. Die Betriebsart (1- oder 3-phasig) und der Ladestrom (10 - 32 A) werden im integrierten Ladecontroller eingestellt.
Mit dem integrierten Energiemanagement Controller erfolgt die Integration der Ladestation in das intelligente, häusliche Energienetzwerk. Diese Anbindung ermöglicht die automatische Steuerung der maximalen Ladeleistung (Blackout Schutz), das koordiniertes Laden ggf. mit flexiblen Stromtarifen (wenn verfügbar) und kostenoptimierte intelligente Laden mit verschiedenen Lade Modi (Boost-Modus, rein PV-Überschussladen, Budgetladung, Zeitabhängige Budgetladung). Zusätzlich informiert der Energiemanagement Controller über alle Strom-Zuflüsse/-verbräuche im Haus.
Die Ladestation hat einen integrierten MID-Zähler der nach Ablauf der Eichfrist ersetzt werden kann. Zudem kann die Ladestation über eine OCPP-Schnittstelle an ein Abrechnungssystem angebunden werden. Dadurch eignet sich die Ladestation zur Dienstwagenabrechnung.
Der Datenaustausch erfolgt über den Kommunikationsstandard Modbus TCP für das Energiemanagement, bzw. OCPP 1.6J für Abrechnungssysteme. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis erfolgen. Der Anschluss mehrerer Ladestationen an denselben Stromkreis ist nicht erlaubt.
Jede Ladestation ist mit einem kombinierten Fehlerstrom- und Leitungsschutzschalter (RCBO) Typ A oder separat mit einem FI-Schutzschalter (RCD) Typ A und einem Leitungsschutzschalter (MCB) abzusichern. Ein FI-Schutzschalter Typ B ist nicht notwendig, da eine 6 mA DC Fehlerstromerkennung integriert ist.
Die Ladestation ist eine steuerbare Last nach § 14a EnWG (Energiewirtschaftsgesetz).
Hinweis: RFID Karten und Standfüße für den freistehenden Aufbau sind optional erhältlich.
