Die witty plus Wallbox mit integrierter Typ-2-Ladesteckdose bietet eine zukunftssichere und effiziente Ladelösung für Elektrofahrzeuge in Mehrfamilienhäusern und Gewerbebetrieben. Sie unterstützt das Laden mit Solarstrom aus der eigenen Photovoltaikanlage und ermöglicht dank des intelligenten flow Energiemanagement-Controllers die Integration eines Speichersystems. So wird überschüssige Energie optimal genutzt und nachhaltige Elektromobilität gefördert.

EAN

3250610094792

Marke

Hager

VPE

1 Stück

Preisgruppe

X021

Ladestation witty plus Ladesteckdose 22kW MID OCPP inkl. flow Energiemanager XVL122SFL

Name: XVL122SFL
Brand: Hager
SKU: XVL122SFL
Price: 1469 EUR

Preis

1.469,00 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Zubehör/Ersatzteile für E-Mobility 6 Produkte verfügbar
Zubehör/Ersatzteile für Batterie/Akku/Ladegerät 2 Produkte verfügbar

Technische Merkmale

Leistung pro Ladepunkte

22 kW
Anschlussleistung

0,1 - 22 kW

Frequenz

50 - 60 Hz

Anzahl der Phasen für Einspeisung

1, 3

Nennstrom

32 A

Anzahl der Ladepunkte

1

Mit Lastmanagement

Ja

Anzahl der Steckdosen

0
Mit Leitungsschutzschalter

Nein
Notentriegelung bei Stromausfall

Ja

Anschluss-/Steckertyp

Typ 2S

Höhe

370 mm
Breite

250 mm
Tiefe

150 mm

Montage auf

Wandbefestigung

IP-Klasse (Ingress Protection)

IP55
Stoßfestigkeit IK

IK10

Betriebstemperatur

-25 - 50 °C

Nennspannung

230-240 V

Werkstoff

Kunststoff

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-10-23

PDF

665,49 kB

Hager REACH declaration XVL122SFL

PDF

Hager RoHS Report XVL122SFL

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild XVL122SFL

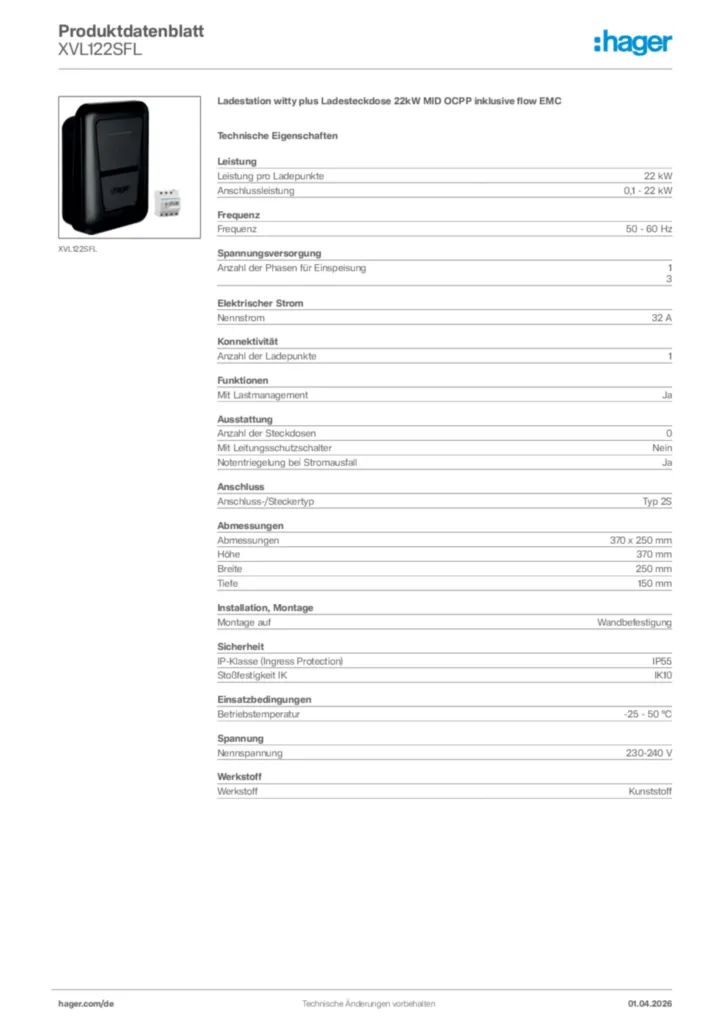

Produktdatenblatt

Hager Produktdatenblatt XVL122SFL

Ladestation witty plus Ladesteckdose 22kW MID OCPP inklusive flow EMC

PDF
Bedienungsanleitung

Bedienungsanleitung fr-FR, de-DE, en-GB, nl-NL, sv-SE, it-IT, es-ES, pt-PT, pl-PL, el-GR 2024-11-14

PDF

13,40 MB
Montageanleitung

Montageanleitung de-AT, de-DE, de-IT, de-CH 2025-06-16

PDF

19,69 MB

Montageanleitung en-GB, en-US 2025-05-16

PDF

19,24 MB
Broschüre

Ladeinfrastruktur war nie einfacher als mit witty

So gelingt Wohnbau innovativ und kundenorientiert (25DE0025-02)

PDF

23,52 MB
BIM Revit Objekte

BIM Revit Objekte de-DE 2026-02-11

RFA

696,00 kB

BIM Revit Objekte de-DE 2026-02-11

RFA

624,00 kB
Konformitätserklärung

Konformitätserklärung en-GB 2025-04-17

PDF

396,00 kB

Mehr Downloads

Ausschreibungstext

Ladestation witty plus Ladesteckdose 22kW MID OCPP inklusive flow EMC

Wallbox Ladestation für Ein-/Zweifamilienhaus, Mehrfamilienhaus mit fester Stellplatzzuordnung und Fuhrparks mit bis zu sieben Ladestationen, zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach DIN EN IEC 61851-1 (VDE 0122-1) mit Mode 3 Steckdose Typ 2S. Abgesichert über die Zuleitung der Ladestation 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich. Freie Nutzung oder Zugangsberechtigung via RFID-Authentifizierung.
Bestehend aus UV-beständigem Kunststoffgehäuse (Farbe anthrazit), Kabeleinführung zur Netzwerk- und Spannungsversorgung, Bluetooth Schnittstelle für die HagerCharge App, RFID-Lesegerät und LED-Statusanzeige. Die Betriebsart (1- oder 3-phasig) und der Ladestrom (10 - 32 A) werden im integrierten Ladecontroller eingestellt.
Mit dem integrierten Energiemanagement Controller erfolgt die Integration der Ladestation in das intelligente, häusliche Energienetzwerk. Diese Anbindung ermöglicht die automatische Steuerung der maximalen Ladeleistung (Blackout Schutz), das koordiniertes Laden ggf. mit flexiblen Stromtarifen (wenn verfügbar) und kostenoptimierte intelligente Laden mit verschiedenen Lade Modi (Boost-Modus, rein PV-Überschussladen, Budgetladung, Zeitabhängige Budgetladung). Zusätzlich informiert der Energiemanagement Controller über alle Strom-Zuflüsse/-verbräuche im Haus.
Die Ladestation hat einen integrierten MID-Zähler der nach Ablauf der Eichfrist ersetzt werden kann. Zudem kann die Ladestation über eine OCPP-Schnittstelle an ein Abrechnungssystem angebunden werden. Dadurch eignet sich die Ladestation zur Dienstwagenabrechnung.
Der Datenaustausch erfolgt über den Kommunikationsstandard Modbus TCP für das Energiemanagement, bzw. OCPP 1.6J für Abrechnungssysteme. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis erfolgen. Der Anschluss mehrerer Ladestationen an denselben Stromkreis ist nicht erlaubt.
Jede Ladestation ist mit einem kombinierten Fehlerstrom- und Leitungsschutzschalter (RCBO) Typ A oder separat mit einem FI-Schutzschalter (RCD) Typ A und einem Leitungsschutzschalter (MCB) abzusichern. Ein FI-Schutzschalter Typ B ist nicht notwendig, da eine 6 mA DC Fehlerstromerkennung integriert ist.
Die Ladestation ist eine steuerbare Last nach § 14a EnWG (Energiewirtschaftsgesetz).
Hinweis: RFID Karten und Standfüße für den freistehenden Aufbau sind optional erhältlich.

Leistung pro Ladepunkte: 22 kW
Frequenz: 50 - 60 Hz
Anzahl der Phasen für Einspeisung: 1
3
Nennstrom: 32 A
Anzahl der Ladepunkte: 1
Mit Lastmanagement: Ja
Anzahl der Steckdosen: 0
Mit Leitungsschutzschalter: Nein
Notentriegelung bei Stromausfall: Ja
Anschluss-/Steckertyp: Typ 2S
Höhe: 370 mm
Breite: 250 mm
Tiefe: 150 mm
Montage auf: Wandbefestigung
IP-Klasse (Ingress Protection): IP55
Stoßfestigkeit IK: IK10

Fabrikat : Hager oder gleichwertig
Artikel : XVL122SFL
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
