volta Kleinverteiler, Aufputz, 5x12PLE, IP30, QuickConnect VA60CN
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-

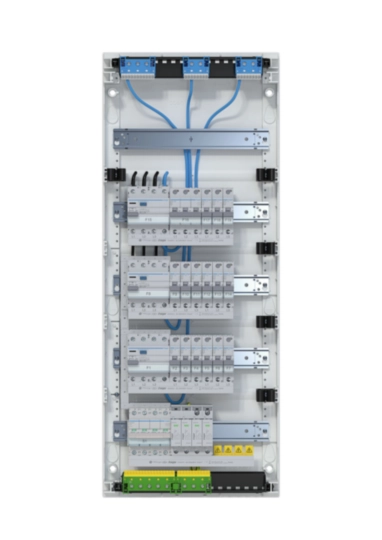

Installationskleinverteiler bestückt 1 Produkte verfügbar
-
Einführungsflansch für Gehäuse 1 Produkte verfügbar
-
Berührungsschutzabdeckung 1 Produkte verfügbar
-
Tür/Bedienfeld 4 Produkte verfügbar
-
Patchpanel 2 Produkte verfügbar
-
Mehr sehen 23 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Nennspannung400 - 400 V
-
Geeignet für AußenbereichNein
-
Montage aufAufputz
-
Nennstrom63 A
-
Anzahl der Schienen5
-
Anzahl Reihen5
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
-
Anzahl Module60
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene120
-
Mit LeitungseinführungJa
-
Höhe765 mm
-
Breite305 mm
-
Tiefe96,50 mm
-
Breite in Teilungseinheiten12
-
Anzahl Schranktüren0
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
-
MontageartSchraubbefestigung
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
Ultraviolettstrahlen beständigNein
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

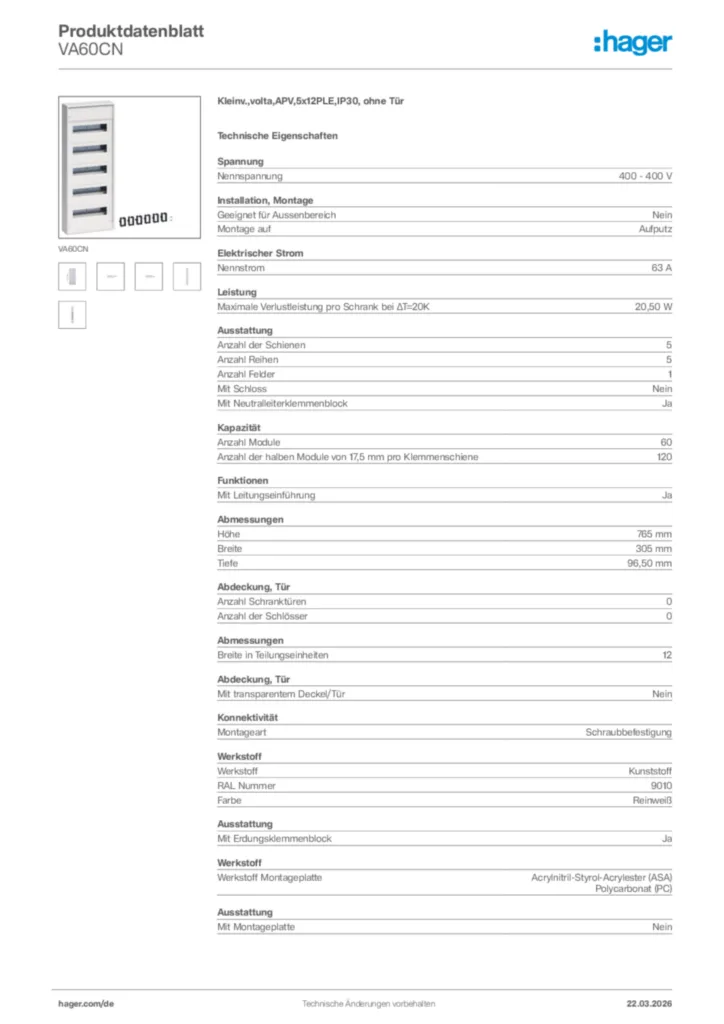

Produktbild VA60CN
-
Montageanleitung
6LE007709A volta AP Energieverteiler
Montageanleitung International 2022-07-07
PDF4,90 MB -
Broschüre
Hager Markteinführungen
News Oktober 2023 (23DE0120)
PDF12,39 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Ausschreibungstext
Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit max. 70 mm Einbautiefe nach Maßnorm DIN 43880.
Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Geräteträger aus verzinktem Stahlblech und DIN Hutschiene zum Einbau von Modulargeräten nach DIN 43880. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise.
Hinweis: Tür aus Stahlblech ist nicht enthalten (Zubehör).
Montage auf: Aufputz
Anzahl der Schienen: 5
Anzahl Reihen: 5
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
Höhe: 765 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 0
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA60CN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
