Kleinverteiler volta, Aufputz, 3x12 PLE, IP30, Schutzklasse II, ohne Tür VA36CN
Kleinverteiler volta für Aufputz-Montage bietet Platz für 3x12 Platzeinheiten. IP30 garantiert Schutz gegen Fremdkörper und Berührung. Ideal als Installationsverteiler, bietet dieser Verteilerkasten effiziente Raumnutzung und einfache Installation für elektrische Schaltkreise in Wohn- und Geschäftsbereichen.
EAN
3250616411258
Marke
Hager
VPE
1 Stück
Preisgruppe
H120
Preis
135,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Plantasche 1 Produkte verfügbar -
Quick-Connect Klemme 20 Produkte verfügbar -
Ein- und mehrpolige Klemme 2 Produkte verfügbar -
Tür/Bedienfeld 2 Produkte verfügbar -
Montageschiene 1 Produkte verfügbar -
Abdeckstreifen/-leiste 3 Produkte verfügbar
Optionales Zubehör
-
VZ407
Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,31 € / Stück*
-
KN10EKlemmen QuickConnect PE 10Klemmstellen
6,81 € / Stück* -
KN06PKlemmen QC L 6Klemmstellen
6,01 € / Stück* -
KN10PKlemmen QuickConnect L 10Klemmstellen
6,81 € / Stück* -
KN14PKlemmen QuickConnect L 14Klemmstellen
7,81 € / Stück* -
KN18PKlemmen QuickConnect L 18Klemmstellen
9,11 € / Stück* -
KN22PKlemmen QuickConnect L 22Klemmstellen
13,10 € / Stück* -
KN26PKlemmen QuickConnect L 26Klemmstellen
15,90 € / Stück* -
KN99PKlemmen, QuickConnect, L, Steckbrücken, 1 Satz=10 Stück
35,90 € / Stück* -
KN06EKlemmen QC PE 6Klemmstellen
6,01 € / Stück* -
KN06NKlemmen QC N 6Klemmstellen
6,01 € / Stück* -
KN99E
Klemmen, QuickConnect, PE, Steckbrücken, 1 Satz=10 Stück
35,90 € / Stück* -
KN10NKlemmen QuickConnect N 10Klemmstellen
6,81 € / Stück* -
KN14EKlemmen QuickConnect PE 14Klemmstellen
7,81 € / Stück* -
KN14NKlemmen QuickConnect N 14Klemmstellen
7,81 € / Stück* -
KN18EKlemmen QuickConnect PE 18Klemmstellen
9,11 € / Stück* -
KN18NKlemmen QuickConnect N 18Klemmstellen
9,11 € / Stück* -
KN22EKlemmen QuickConnect PE 22Klemmstellen
13,10 € / Stück* -
KN22NKlemmen QuickConnect N 22Klemmstellen
13,10 € / Stück* -
KN26EKlemmen QuickConnect PE 26Klemmstellen
15,90 € / Stück* -
KN26NKlemmen QuickConnect N 26Klemmstellen
15,90 € / Stück*
-
VA36K
Tür, volta, APV, 3-reihig, klarsicht, mit Türschild
72,40 € / Stück* -
VA36TTür, volta, APV, 3-reihig, Stahlbech, mit Türschild
45,00 € / Stück*
-
VZ406
Hutschiene, Volta, abgesenkt, für Mauerkasten
5,21 € / Stück*
-
VZ602Beschriftungsfolie/-streifen, Volta, 10 Stück
13,10 € / Stück*
-
VZ711Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
6,21 € / Stück* -
KN00AKlemmenträger QC Universaladapter
4,91 € / Stück* -
VZ524PE/N-Klemmenträger, Volta, mit 25 Messing-Klemmstellen
37,70 € / Stück* -
VZ713Adapter 1 Modul. Quick Connect in volta APV, 10 Stück
19,60 € / Stück*
-
VZ412Rangierkanal, volta, APV
42,60 € / Stück*
-
VZ698Kabelhalter, volta, APV, 6 Stück
6,81 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
0,89 € / Stück*
-

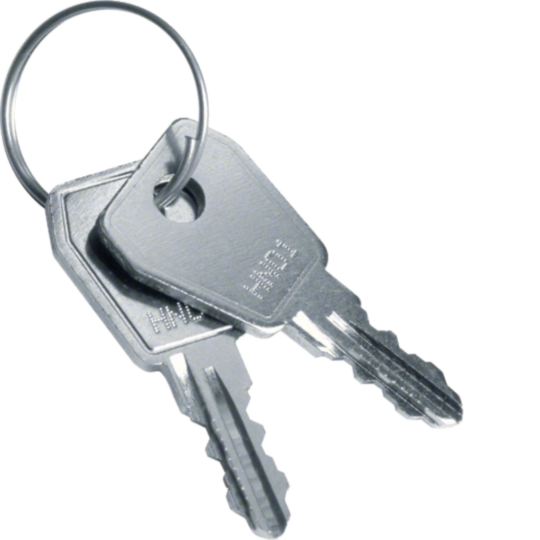

VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
40,60 € / Stück* -
VZ302N01Schliessung, Volta, mit Sonderschlüssel HN01
40,60 € / Stück* -
VZ302N02Schliessung, Volta, mit Sonderschlüssel HN02
40,60 € / Stück* -
VZ302N03Schliessung, Volta, mit Sonderschlüssel HN03
40,60 € / Stück* -
VZ302N04Schliessung, Volta, mit Sonderschlüssel HN04
40,60 € / Stück* -
VZ302N05Schliessung, Volta, mit Sonderschlüssel HN05
40,60 € / Stück* -
VZ302N06Schliessung, Volta, mit Sonderschlüssel HN06
40,60 € / Stück* -
VZ302N07Schliessung, Volta, mit Sonderschlüssel HN07
40,60 € / Stück* -
VZ302N08Schliessung, Volta, mit Sonderschlüssel HN08
40,60 € / Stück* -
VZ302N09Schliessung, Volta, mit Sonderschlüssel HN09
40,60 € / Stück* -
VZ302N10Schliessung, Volta, mit Sonderschlüssel HN10
40,60 € / Stück*
-
KN99NKlemmen, QuickConnect, N, Steckbrücken, 1 Satz=10 Stück
35,90 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom63 A
Leistung
-
Maximale Verlustleistung pro Schrank bei ΔT=20K17 W
Ausstattung
-
Anzahl der Schienen3
-
Anzahl Reihen3
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module36
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene72
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe515 mm
-
Breite305 mm
-
Tiefe96,50 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren0
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
-
Glühdrahttest750 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VA36CN
-

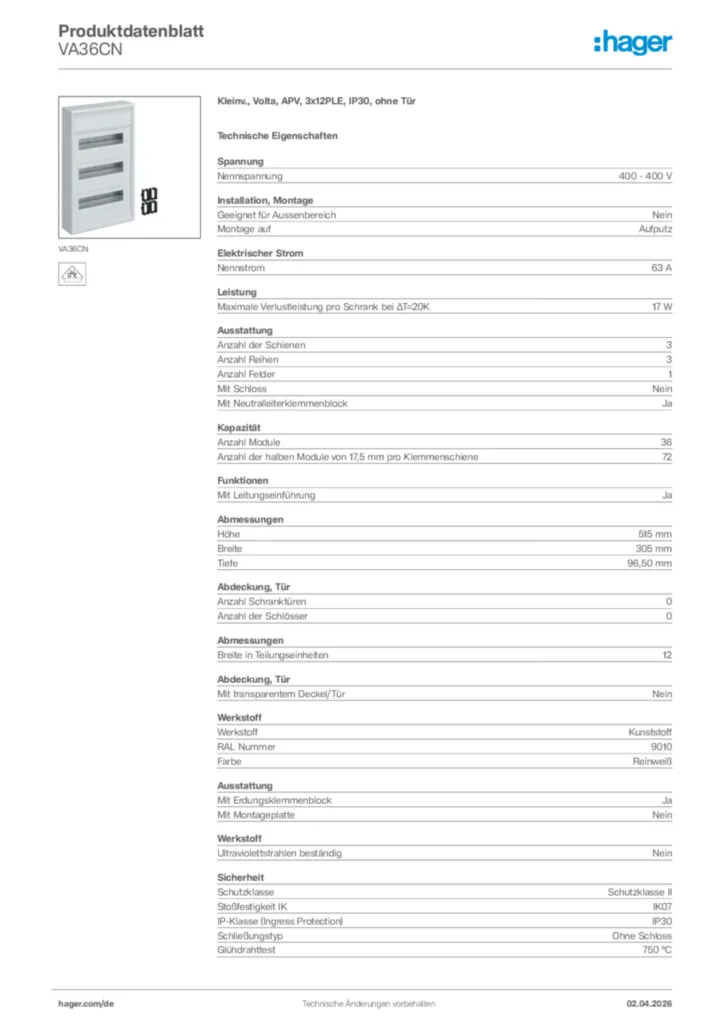

Produktdatenblatt
Hager Produktdatenblatt VA36CN
Kleinv., Volta, APV, 3x12PLE, IP30, ohne Tür
PDF -
Montageanleitung
6LE007709A volta AP Energieverteiler
Montageanleitung International 2022-07-07
PDF4,90 MB -
BIM Revit Objekte
Serie: Volta. Aufputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,26 MB
Serie: Volta. Aufputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,25 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
S30NAbdeckclip (Satz), 10x18mm/2x9mm, RAL9010, zum Verschließen der GeräteschlitzePreis12,00 €/ Stück *
-
2
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 €/ Stück * -
3
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbarPreis5,30 €/ Stück * -
4
VZ324BSBezeichnungsstreifen, 24PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis26,60 €/ Stück * -
5
VZ312BSBezeichnungsstreifen, 12PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis13,10 €/ Stück *
Ausschreibungstext
Kleinv., Volta, APV, 3x12PLE, IP30, ohne Tür
Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit max. 70 mm Einbautiefe nach Maßnorm DIN 43880.
Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Geräteträger aus verzinktem Stahlblech und DIN Hutschiene zum Einbau von Modulargeräten nach DIN 43880. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise.
Hinweis: Tür aus Stahlblech ist nicht enthalten (Zubehör).
Montage auf: Aufputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 515 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 0
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA36CN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit max. 70 mm Einbautiefe nach Maßnorm DIN 43880.
Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Geräteträger aus verzinktem Stahlblech und DIN Hutschiene zum Einbau von Modulargeräten nach DIN 43880. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise.
Hinweis: Tür aus Stahlblech ist nicht enthalten (Zubehör).
Montage auf: Aufputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 515 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 0
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA36CN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
